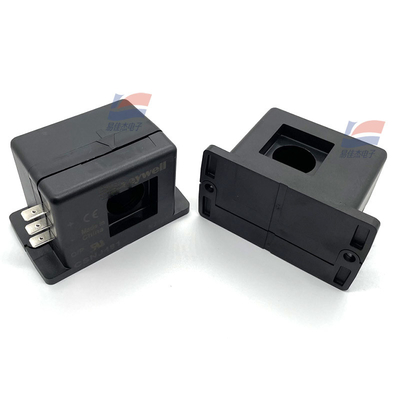

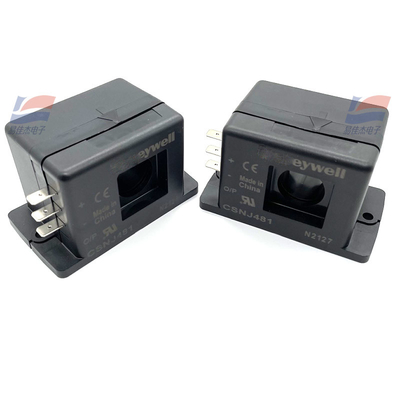

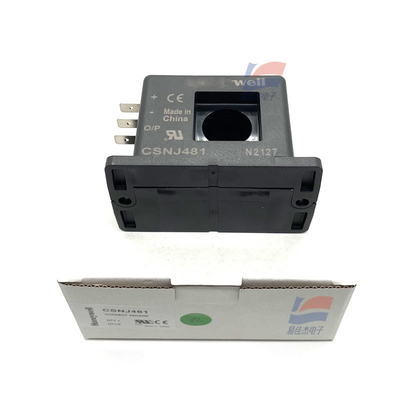

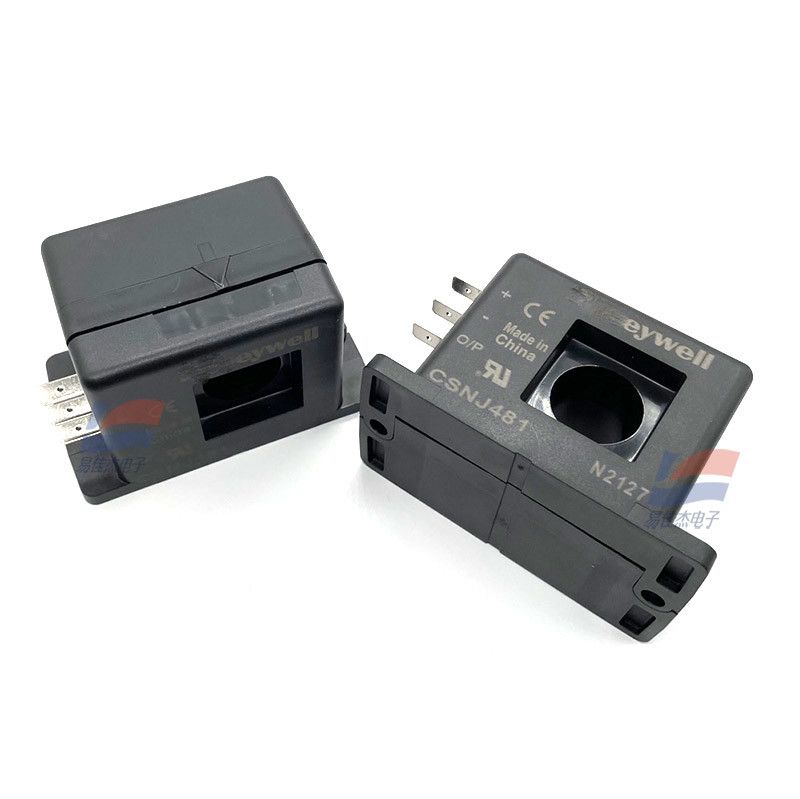

CSNJ481 100A Sensores de corrente montados em placa Impulso montado em placa série CSN

CSNJ481 100A Sensores de Corrente de Montagem em Placa Sensores de Corrente da Série CSN Montados em Placa de Impulso

SENSORES DE CIRCUITO FECHADO
Sensores de corrente de circuito fechado medem correntes AC, DC e de impulso em faixas de 0-25, 0-50, 0-100, 0-600 e 0-1200 Ampères. A Série CSN é baseada nos princípios do efeito Hall e do método de equilíbrio nulo ou fluxo magnético zero (sistema de feedback). O fluxo magnético no núcleo do sensor
é constantemente controlado em zero. A quantidade de corrente necessária para equilibrar o fluxo zero é a medida da corrente primária que flui através do condutor, multiplicada pela razão entre os enrolamentos primário e secundário. Esta corrente de circuito fechado é a saída do dispositivo e apresenta uma imagem da corrente primária reduzida pelo número de espiras secundárias a qualquer momento. Esta corrente pode ser expressa como uma tensão, passando-a por um resistor.

CARACTERÍSTICAS
1 Detecção de corrente de até 1200 amperes
1 Mede correntes AC, DC e de impulso
1 Relação custo/desempenho mais baixa
1 Resposta rápida, sem overshoot
1 Alta capacidade de sobrecarga
1 Alto nível de isolamento elétrico
entre os circuitos primário e secundário
1 Tamanho e peso reduzidos
Temperatura máxima de operação
+ 85 C
