Detalhes do produto:
|
| Histerese da pressão (5) (kPa 0 a 50): | ±0.1 — %VFSS | Histerese da temperatura (5) (- 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Efeito de temperatura no período completo (5): | TCVFSS -1,0 - 1.0% VFSS | Efeito de temperatura no offset (5): | TCVoff -1,0 - 1,0 milivolt |
| Impedância entrada: | Ω de Zin 1000 - 2500 | Impedância da saída: | Ω de Zout 1400 - 3000 |
| Tempo de resposta (6) (10% a 90%): | tR — 1,0 — Senhora | ||
| Destacar: | Sensor de pressão da função de calibração |
||
Descrição do produto:

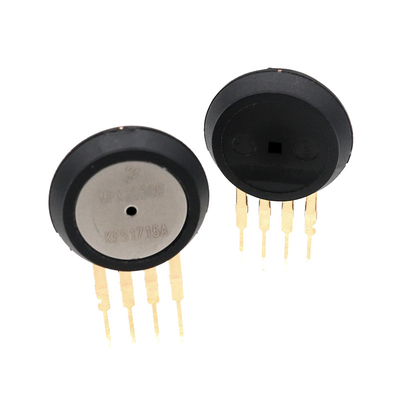

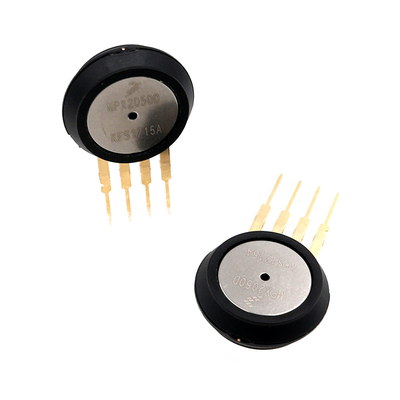

Compensação de temperatura incorporado do kpa de MPX2050D 0-50 (0-7.25PSi) e sensor da pressão da função da calibração
Características:
Os dispositivos da série MPX2050 são sensores piezoresistentes da pressão do silicone
fornecendo uma saída altamente exata e linear da tensão, diretamente proporcional ao
pressão aplicada. O sensor é um único, diafragma monolítico do silicone com
calibre de tensão e uma em-microplaqueta integrada do resistor rede de fita fina. A microplaqueta é laser
aparado para a compensação precisa do período e da calibração e de temperatura do offset.
• Temperatura compensada sobre 0°C a +85°C
• Esforço de tesoura original do silicone - calibre de tensão
• Chip Carrier Package Options fácil de usar
• Ratiometric à tensão de fonte
• Opções do diferencial e do calibre
• Linearidades de ±0.25%
Saída da tensão contra pressão diferencial aplicada
A saída diferencial da tensão do sensor está diretamente
proporcional à pressão diferencial aplicou-se.
A tensão da saída do sensor do diferencial ou do calibre
aumentos com a pressão crescente aplicada à pressão
lado (P1) relativo ao lado do vácuo (P2). Similarmente, saída
os aumentos da tensão como o vácuo crescente são aplicados ao
lado do vácuo (P2) relativo ao lado da pressão (P1).
Especificações:
| Amplitude da pressão diferencial (1) | POP 0 — kPa 50 |
| Tensão de fonte (2) | CONTRA — 10 16 VDC |
| Fonte atual | Io — 6,0 — mAdc |
| Período completo (3) | VFSS 38,5 40 41,5 milivolt |
| Desloque (4) | Voff -1,0 — 1,0 milivolt |
| Sensibilidade | 0,8 — mV/kPa |
| Linearidades | -0,25 — 0.25% VFSS |
