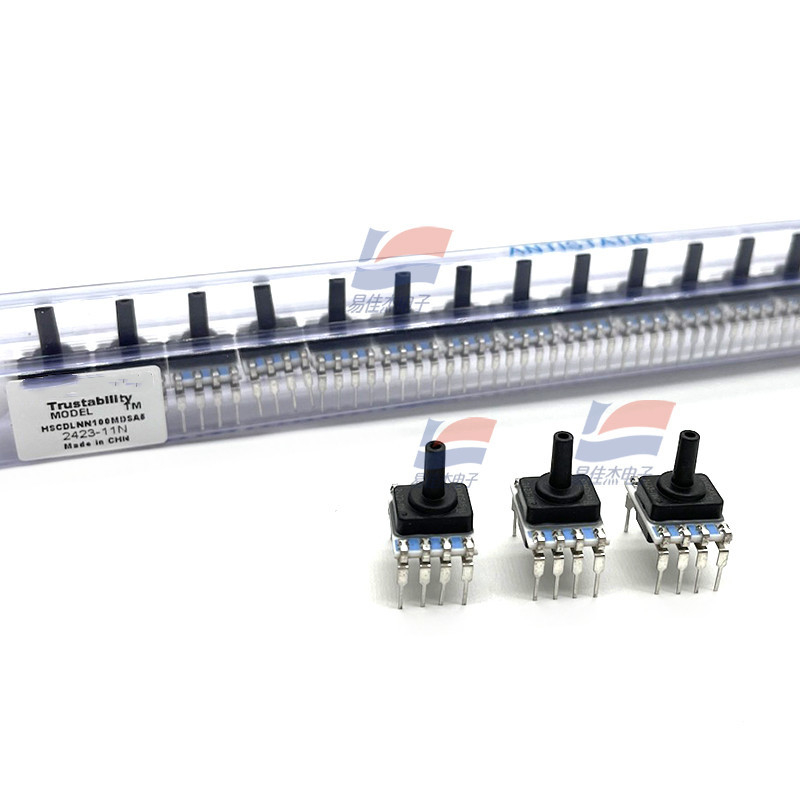

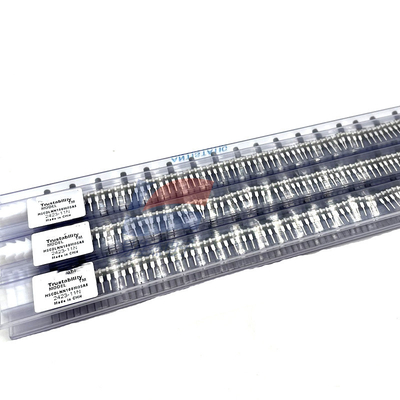

Sensor digital de pressão piezoresistivo de silício 10Kpa HSCDLNN100MDSA5

Descrição do produto:

Sensor de pressão digital piezoresistivo de silício HSCDLNN100MDSA5 10Kpa

Características:

Compensação da série TruStability™ HSC do sensor de pressão integrado.TEB (banda de erro total): ±1% FSS a ±3% FSS.(pressão diferencial, pressão manométrica), baixa (pressão absoluta, pressão diferencial, pressão manométrica).Saída digital ou analógica.DIP, SIP, SMT

Faixa de pressão

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH20 a ±150 psi

A série Silicon Ceramic (HSC) é um sensor de pressão de silício piezoresistivo que fornece uma saída analógica ou digital proporcional para fornecer leituras de pressão em uma faixa de pressão e temperatura em escala real.A série HSC pode realizar calibração e compensação de temperatura para a posição zero do sensor, sensibilidade, coeficiente de temperatura e não linearidade usando o circuito integrado (ASIC) na placa de circuito.As saídas analógicas e digitais calibradas são atualizadas a uma taxa de cerca de 1 kHz e 2 kHz, respectivamente.

A série HSC é calibrada na faixa de temperatura de 0°C a 50°C [32°F a 122°F].O sensor possui uma única fonte de alimentação de 3,3Vdc ou 5,0Vdc.

Esses sensores podem medir pressão absoluta, manométrica ou diferencial.O sensor de pressão absoluta usa a pressão de vácuo como valor de referência interna e seu valor de saída é proporcional à pressão absoluta.O sensor de pressão manométrica toma a pressão atmosférica como referência e fornece um valor de saída proporcional à diferença na pressão atmosférica.O sensor de pressão diferencial pode medir a pressão entre duas portas de pressão.

Os sensores de pressão TruStability® são projetados para funcionar com gases não corrosivos e não iônicos, como ar e outros gases secos.Uma variedade de opções estende o desempenho desses sensores para faixas de pressão superiores a 40 mbar, 4 kPa e 20 inH2O.

Sespecificações:
