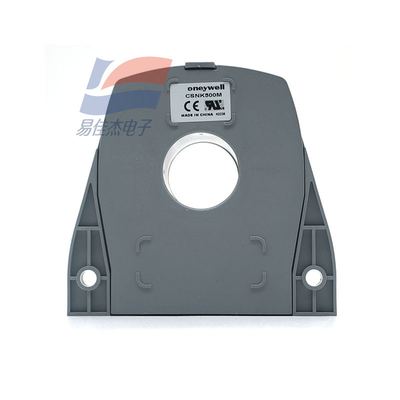

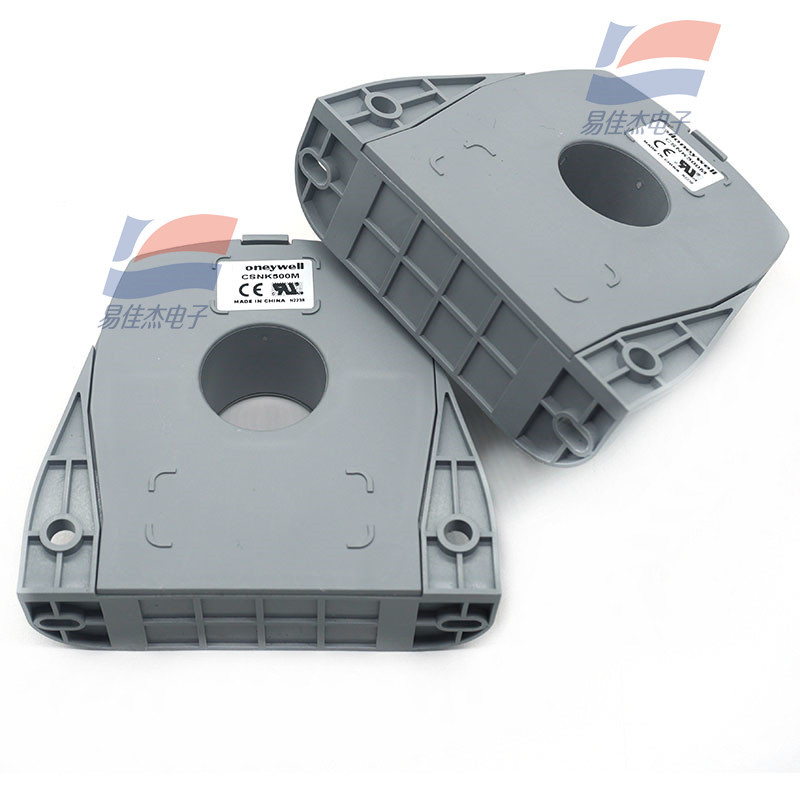

CSNK500M Electronic Measuring Instrument detecta o sensor atual do circuito fechado de ±1200A

Características:

Sensor atual do circuito fechado de CSNK500M baseado no princípio magnético da compensação. A borda elétrica entre os circuitos preliminares e secundários pode medir a corrente da C.C., da C.A. e do pulso.

1. Parâmetros elétricos

Corrente avaliado: 500A.t rms (avaliado)

Escala de medição: 0~±1200A.t (corrente contínua)

: 0~±127 ** .t (corrente máxima da C.A.)

Medida da resistência (em 70°C): Rm mínimo do Rm máximo

With±15V, at±500A.t máximo: 0ohm 75ohm

at±1000A.t máximo: 0ohm 10ohm

With±18V, at±500A.t máximo: 0ohm 100ohm

at±127 ** .t máximo: 0ohm 5ohm

Corrente de saída análoga (em 500A): 100mA

Relação das voltas: 1/5000

** * (25°C): melhor do que ±0.50%ln

Tensão de fonte: ±15~18VDC (±5%)

Borda secundária preliminar: 6KVrms/50KHz/1min

2. parâmetros Sexo-dinâmicos

Corrente zero do offset (25°C): melhor do que ±0.20mA

Tração atual da temperatura do desequilíbrio (0~70°C): melhor do que ±0.30mA

Linearidades: melhor de ±0.10%

Tempo de resposta: Melhor do que 1μs

Largura de banda: DC~100 quilohertz

dl/dT segue: Melhor do que 100A/μs

3. Indicadores técnicos

Variação da temperatura de funcionamento: -40~85°C

Variação da temperatura do armazenamento: -40~90°C

Corrente do consumo de potência: 20mA mais a corrente de saída

Resistência interna secundária (+70°C): 50Ω

Alojamento do sensor: alojamento plástico com borda

Formulário da instalação: conector de pino 4
