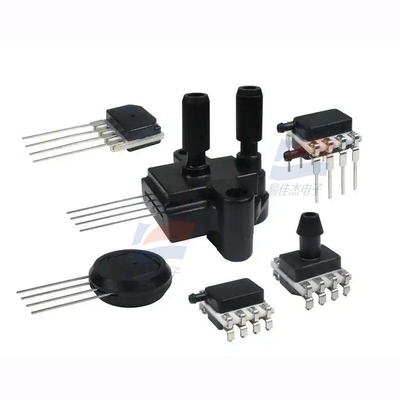

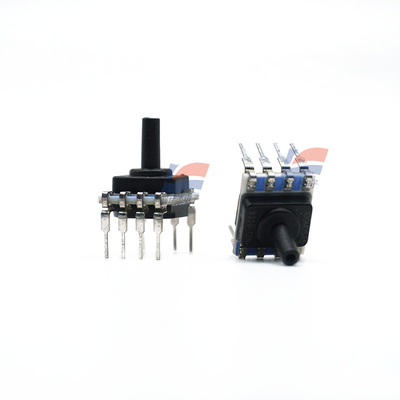

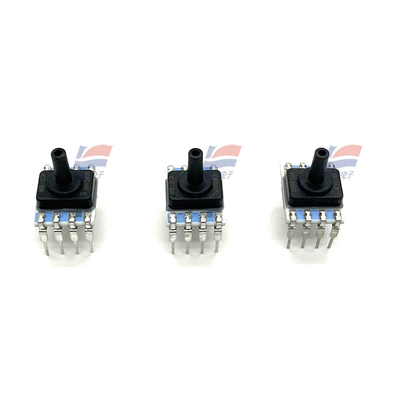

YJJ ABPDANN010BGAA5 Sensor de pressão 10bar Tipo básico de placa Instalação de interface digital Frequência de relógio 100 50 -400 800 kHz

Descrição do produto:

ABPDANN010BGAA5 Aplicação para vários cenários Tipo básico de placa Sensor de pressão de instalação 10bar

Características:

• Medidas de medição e diferencial

pressões

• Faixa de erro total (ver figura 1): ±1,5% FSS

• Opção de meios líquidos: permite umidade/

Função em estado úmido em dispositivos com duas portas

• Estabilidade a longo prazo líder no sector:

± 0,25 % FSS

• Precisão líder na indústria: ± 0,25 % FSS

BFSL

• Ampla gama de pressões: 60 mbar a 10 bar

6 kPa a 1 MPa 1 psi a 150 psi

• Tão pequeno quanto 8 mm x 7 mm

• Altas pressões de ruptura (ver Quadro 7)

• Calibrado no intervalo de temperatura de 0°C

a 50°C [32°F a 122°F]

• Funciona a partir de uma única fonte de alimentação de

3,3 Vdc ou 5,0 Vdc

• Saída: Análogo ratiométrico ou I2C- ou

Digitais de 12 bits compatíveis com SPI

• Consumo de energia: 2 uA típico quando

Utilizando a opção do modo de sono

• Cumprir o IPC/JEDEC J-STD-020D.1

Nível de sensibilidade à umidade 1

requisitos

• Compatível com os regulamentos REACH e RoHS

• Opções: Função de diagnóstico interno,

Medios líquidos, modo de repouso, temperatura

produção

Figura 1. TABELHA DE BANDAS DE ERROR TOTAL 1. MÁXIMAS NATURALES ABSOLUTAS1 MIN. MAX. UNIDADE Tensão de alimentação (Vsupply) -0,3 6,0 Vdc Tensão em qualquer pin -0,3 Vsupply + 0.Frequência de relógio da interface digital de 3 V: I2 C SPI 100 50 400 800 kHz susceptibilidade ESD (modelo do corpo humano) 2 ¢ kV Temperatura de armazenamento -40 [-40] 85 [185] °C [°F] Tempo e temperatura de solda:Temperatura da solda a chumbo (DIP) temperatura máxima de refluxo (SMT sem chumbo), SMT) 4 s max. a 250°C [482°F] 15 s max. a 250°C [482°F] 1 Os valores máximos absolutos são os limites extremos que o dispositivo suportará sem danos.Especificações ambientais Parâmetro característico Umidade: todas as superfícies externas superfícies internas do meio líquido Opção (T, V, F, G) superfícies internas dos gases secos Opção (N, D) 0 %RH a 95%RH, não condensante 0 %RH a 100 %RH, condensante 0 %RH a 95%RH,Vibração não condensante 15 g, 10 Hz a 2 kHz Choque 100 g, duração de 6 ms Vida útil1 1 milhão de ciclos de pressão mínimo Refluxo de solda J-STD-020-D.1 Nível de sensibilidade à humidade 1 (vida útil ilimitada quando armazenado a

SEspecificações:
