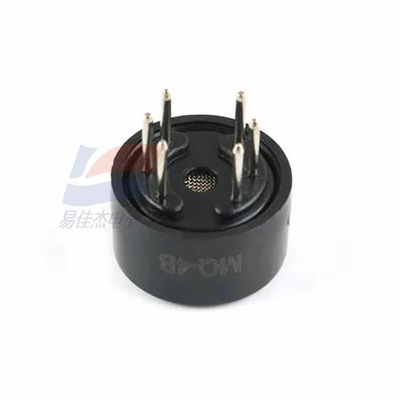

Sensor de detecção de gás natural MQ-4 MQ-4B para detecção precisa de gás combustível Circuito de teste padrão Vc 5.0V±0.1V

Descrição do Produto:

Sensor de Detecção de Gás Natural YJJ MQ-4 MQ-4B Sensor de Detecção de Gás Combustível

Características:

Sensor de detecção de gás natural MQ-4

O material sensível ao gás usado no sensor de gás natural MQ-4 (sensor de gás) é o dióxido de estanho (SnO2), que possui uma condutividade elétrica relativamente baixa em ar limpo. Quando há gases inflamáveis no ambiente onde o sensor de gás natural está localizado, a condutividade elétrica do sensor de gás natural aumenta com o aumento da concentração de gases inflamáveis no ar. Um circuito simples pode ser usado para converter a mudança na condutividade elétrica em um sinal de saída correspondente à concentração do gás. O sensor de gás natural MQ-4 tem alta sensibilidade ao metano e forte capacidade anti-interferência contra álcool e alguns outros gases interferentes.
Aplicação principal
Alarme de vazamento de gás doméstico, alarme de gás combustível industrial, detector de gás portátil
Modelo do produto MQ-4
Tipo de produto: Sensor de gás semicondutor

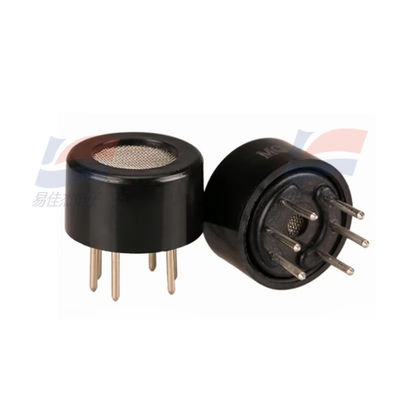

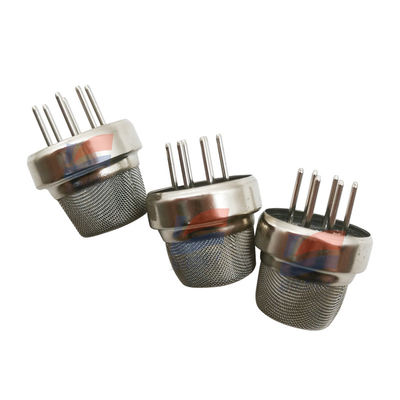

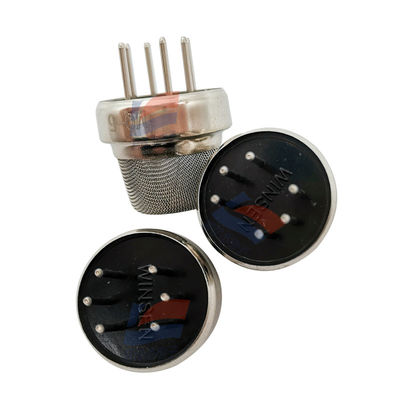

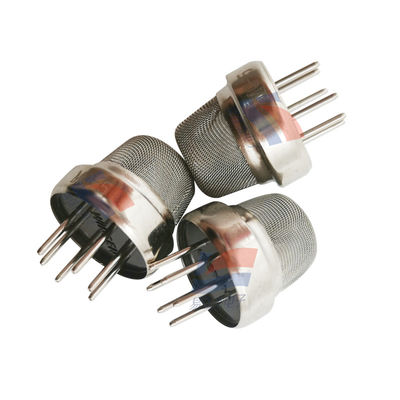

Baquelite de encapsulamento padrão e capas de metal
Detectar o gás metano
Concentração de detecção: 300-10.000 PPM (metano)
Tensão do circuito padrão Vc 5.0V±0.1V DC
Tensão de aquecimento VH: 5.0V±0.1V AC ou DC
A resistência de carga RL é ajustável
As características do elemento sensível ao gás sob condições de teste padrão: resistência de aquecimento RH 28Ω±3Ω (à temperatura ambiente)
O consumo de energia de aquecimento PH é ≤1W
Sensibilidade
S Rs(no ar)/Rs(em 5000 PPM metano)≥5
Tensão de saída Vs 2.5V - 4.0V (em 5000ppm CH4)
Declive de concentração α ≤0.6(R5000ppm/R1000ppm CH4)
As condições de teste padrão são temperatura e umidade: 20℃±2℃. 55%±5%RH
Circuito de teste padrão Vc:5.0V±0.1V O VH: 5.0 V + / - 0.1 V
O tempo de pré-aquecimento não deve ser inferior a 48 horas
Conteúdo de oxigênio: 21%(não inferior a 18%). A concentração de oxigênio afetará o valor inicial, a sensibilidade e a repetibilidade do sensor. Consulte para uso ao usar em baixa concentração de oxigênio.
Vida útil: 10 anos
