Detalhes do produto:
|
| Tamanho da porta: | 5,08 milímetros | Materiais para a habitação: | Silício |
|---|---|---|---|
| Temperatura máxima de funcionamento: | + 85 C | Temperatura mínima de funcionamento: | -25 C |
| Destacar: | Sensor de fluxo maciço do ar AWM3000,Sensor de fluxo maciço AMW3303V do ar,Sensor de fluxo do gás do N2 |
||

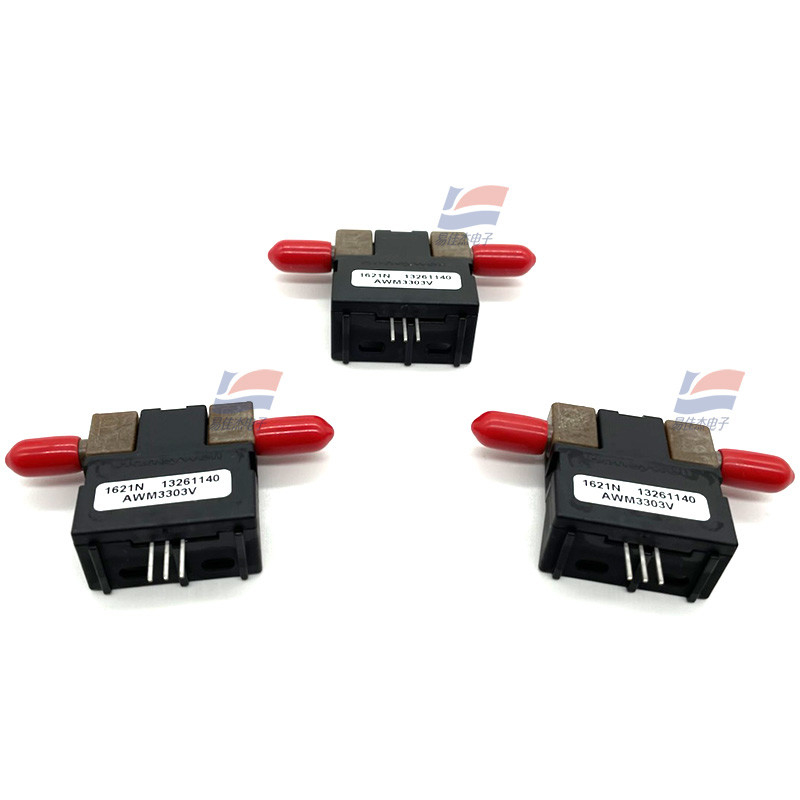

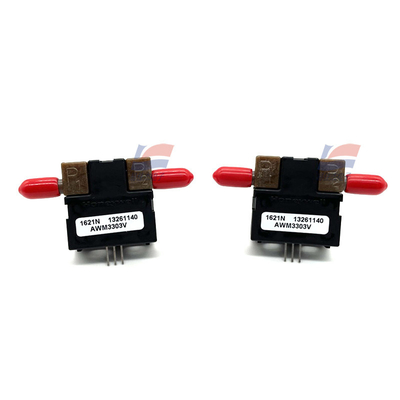

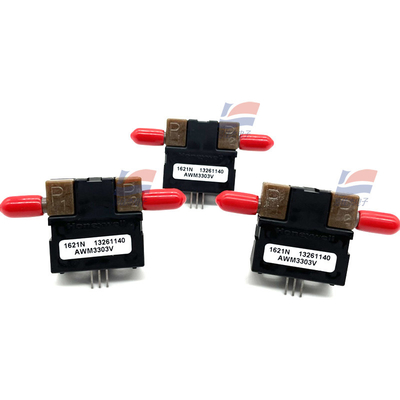

AMW3303V Sensor de fluxo de ar de massa de gás 3 pines Circuito de controlo do aquecedor
Características
* Laser recortado para melhor intercambiabilidade dos sensores * Sensor de fluxo até 1,0 SLPM * Sensor de baixa pressão diferencial
Como a série AWM2000, as pontes duplas Wheatstone controlam a medição do fluxo de ar.pode ser usado para aumentar o ganho e introduzir compensações de tensão na saída do sensorO esquema na Figura 3 mostra os circuitos de amplificação a bordo do sensor.O circuito de controlo do aquecedor (ver figura 1) e o circuito de alimentação da ponte de detecção (ver figura 2) estão a bordo do pacote.
Ficha de dados:
| Categoria de produtos | Sensor de fluxo |
| Tipo | Sensor de fluxo de ar de massa |
| Utilizado para | Gás seco |
| Distância | +/- 1 L/min |
| Precisão | 1% |
| Tensão de alimentação de funcionamento | 8 V a 15 V |
Notas:
1O tempo de aquecimento inicial para os circuitos condicionados de sinal é de 1 minuto no máximo.
2A tensão de saída é raciométrica para a tensão de alimentação.
3As mudanças de temperatura quando se detecta a pressão diferencial correlacionam-se com a mudança de densidade do gás em relação à temperatura.
4. Carga de saída ligada da VOUT à GND (currente de afundamento).
5Taxa máxima de alteração de caudal para evitar danos: 5,0 SLPM/1,0 sec.
* Os sensores de pressão diferencial devem ser equipados com um filtro de 5 μm.
