Detalhes do produto:
|
| Histerese da pressão (5) (kPa 0 a 100): | ±0.1 — %VFSS | Histerese da temperatura (5) (– 40°C a +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Efeito de temperatura no período completo (5): | TCVFSS – 1,0 — 1.0% VFSS | Efeito de temperatura no offset (5): | TCVoff – 1,0 — 1,0 milivolt |
| Impedância entrada: | Zin 1000 — 2500 W | Impedância da saída: | Zout 1400 — 3000 W |
| Destacar: | MPX2100A Sensor de pressão,Sensor de pressão compensatório,14Sensor de pressão de 0 |
||
Descrição do produto:

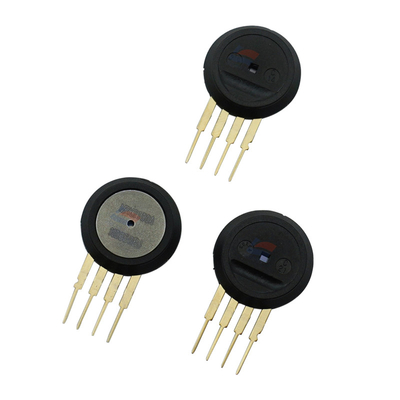

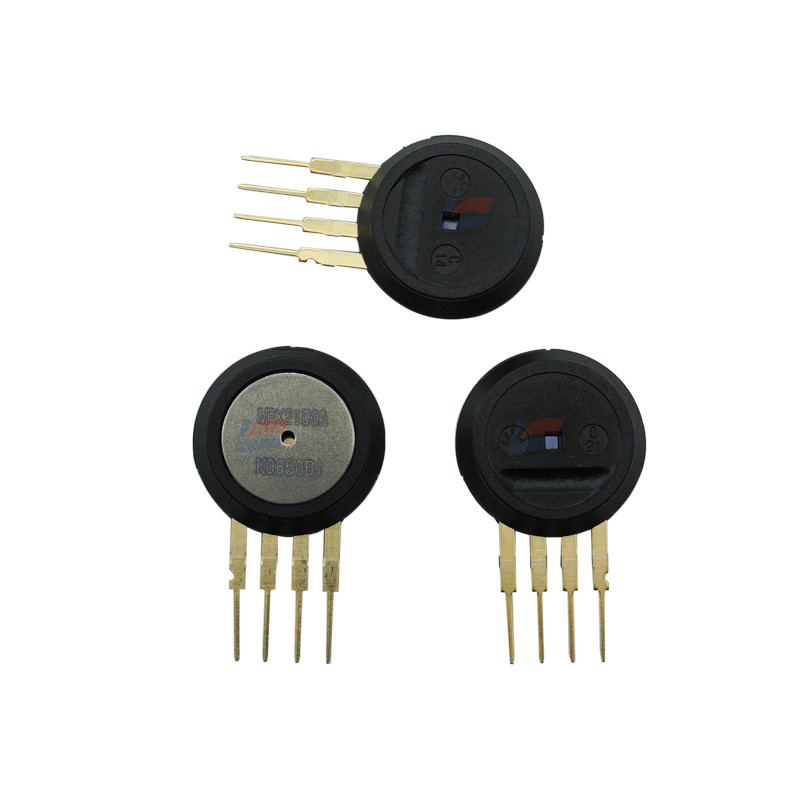

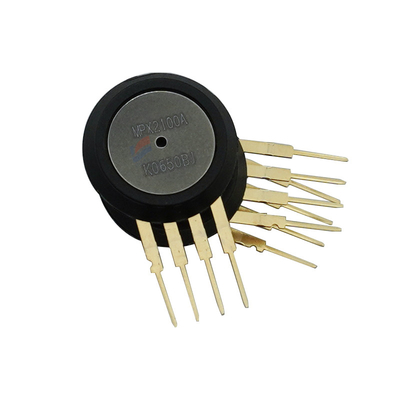

MPX2100A 0-100 Kpa (0-14.5Psi) com o sensor compensatório da pressão
Características:
O dispositivo da série MPX2100 é um fornecimento piezoresistente dos sensores da pressão do silicone
saída altamente exata e linear da tensão — diretamente proporcional à pressão aplicada.
O sensor é um único, diafragma monolítico do silicone com o calibre de tensão e um de fita fina
em-microplaqueta integrada rede do resistor. A microplaqueta é laser aparado para o período preciso e o offset
compensação da calibração e de temperatura.
Temperatura do compensada sobre 0°C a +85°C
Esforço de tesoura original do silicone do - calibre de tensão
Chip Carrier Package Options fácil de usar
disponível em absoluto, no diferencial e nas configurações do calibre
Ratiometric à tensão de fonte
linearidades do ±0.25% (MPX2100D)
Exemplos de aplicação
Controladores da bomba/motor do
Robótica do
Indicadores de nível do
Diagnósticos médicos do
Interruptor da pressão do
Barômetros do
Altímetros do
Figura 1 ilustra um diagrama de bloco dos circuitos internos no autônomo
microplaqueta do sensor da pressão.
Especificações:
| Sobrepressão (8) (P1 > P2) | KPa de Pmax 200 |
| Pressão estourada (8) (P1 > P2) | KPa 1000 de Pburst |
| Temperatura de armazenamento | Tstg – °C 40 a +125 |
| Temperatura de funcionamento | Ta – °C 40 a +125 |
| Amplitude da pressão (1) | POP 0 — kPa 100 |
| Tensão de fonte (2) | CONTRA — 10 16 VDC |
| Fonte atual | Io — 6,0 — mAdc |
| Período completo (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 milivolt |
