Detalhes do produto:
|
| Pressão máxima (P1 - P2): | KPa de Pmax 400 | Temperatura de armazenamento: | Tstg – 40° ao °C de +125° |
|---|---|---|---|
| Temperatura de funcionamento: | Ta – 40° ao °C de +125° | Amplitude da pressão: | POP 15 — kPa 115 |
| Tensão de fonte (1): | CONTRA 4,85 5,1 5,35 VDC | ||
| Destacar: | Sensor de pressão absoluta de múltiplos automotivos |
||
Descrição do produto:

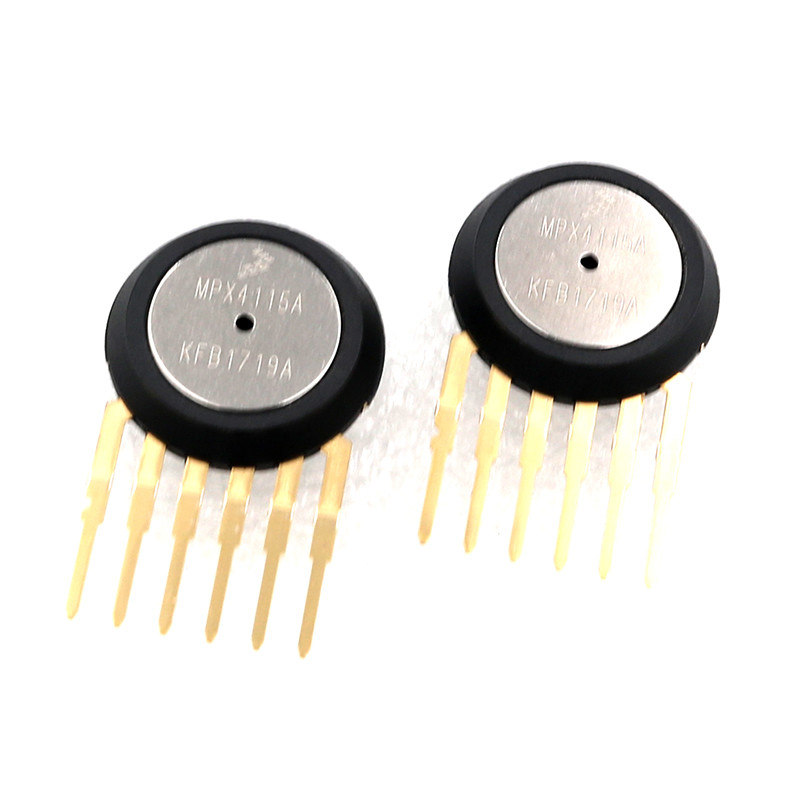

Sensor múltiplo automotivo da pressão absoluta de MPX4115A 0-105kpa
Características:
O sensor da série do MPX4115A/MPXA4115A de Motorola integra a em-microplaqueta, ampère op bipolar
redes do resistor dos circuitos e de filme fino para fornecer um sinal e uma temperatura a rendimento elevado
compensação. O fatora de formulários pequeno e a confiança alta da integração da em-microplaqueta fazem
Sensor da pressão de Motorola uma escolha lógica e econômica para o desenhista de sistema.
O transdutor piezoresistente da série de MPX4115A/MPXA4115A é um último modelo,
monolítico, sinal condicionado, sensor da pressão do silicone. Este sensor combina avançado
técnicas micromachining, metalização do filme fino, e semicondutor bipolar que processa a
forneça um sinal de saída análoga exato, de nível elevado que seja proporcional a pressão aplicada.
Figura 1 mostra um diagrama de bloco dos circuitos internos integrados em uma pressão
microplaqueta do sensor.
1,5% erro máximo sobre 0° a 85°C
Serido idealmente para o microprocessador ou o microcontrolador
Sistemas baseados
Temperatura compensada – de 40° a +125°C
Elemento de Unibody da cola Epoxy ou termoplástico durável
(PPS) pacote de superfície da montagem
Exemplos de aplicação
Altímetros da aviação
Controles industriais
Controle de motor
Estações meteorológicas e dispositivos de informação do tempo
Especificações:
| Fonte atual | Io — mAdc 7,0 10 |
|
Offset mínimo da pressão (2) (0 a 85°C) @ CONTRA = 5,1 volts |
Voff 0,135 0,204 0,273 VDC |
|
Saída completa (3) (0 a 85°C) @ CONTRA = 5,1 volts |
VFSO 4,725 4,794 4,863 VDC |
|
Período completo (4) (0 a 85°C) @ CONTRA = 5,1 volts |
VFSS 4,521 4,590 4,659 VDC |
| Precisão (5) (0 a 85°C) | ± 1.5% VFSS |
