Detalhes do produto:
|
| Tensão de fonte (2): | CONTRA — 10 16 VDC | Fonte atual: | Io — 6,0 — mAdc |
|---|---|---|---|
| Período completo (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 milivolt | Sensibilidade: | 0,4 — mV/kPa |
| Histerese da pressão (5) (kPa 0 a 100): | ±0.1 — %VFSS | ||
| Destacar: | 14Sensor de pressão de 0,5 psi |
||
Descrição do produto:

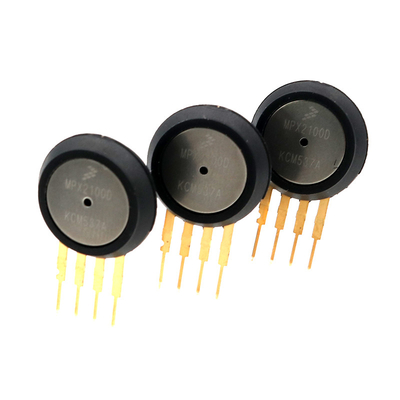

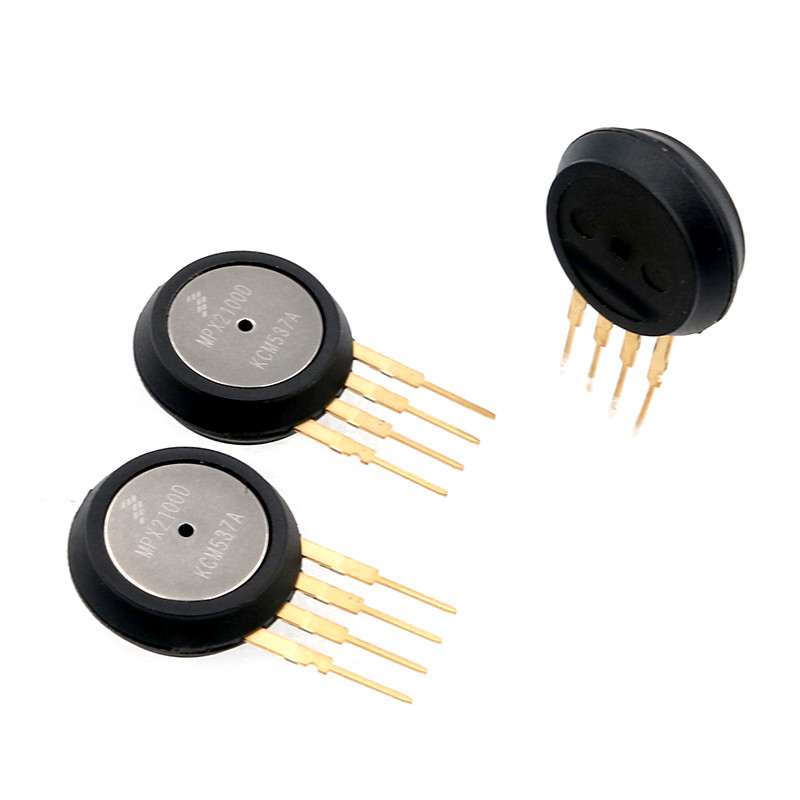

Kpa de MPX2100D 0-100 (0-14.5PSi) com o sensor compensatório da pressão
Características:
O dispositivo da série MPX2100 é um fornecimento piezoresistente dos sensores da pressão do silicone
saída altamente exata e linear da tensão — diretamente proporcional à pressão aplicada.
O sensor é um único, diafragma monolítico do silicone com o calibre de tensão e um de fita fina
em-microplaqueta integrada rede do resistor. A microplaqueta é laser aparado para o período preciso e o offset
compensação da calibração e de temperatura.
Temperatura compensada sobre 0°C a +85°C
Esforço de tesoura original do silicone - calibre de tensão
Chip Carrier Package Options fácil de usar
Disponível em absoluto, no diferencial e nas configurações do calibre
Ratiometric à tensão de fonte
Linearidades de ±0.25% (MPX2100D)
Exemplos de aplicação
Controladores da bomba/motor
Robótica
Indicadores de nível
Diagnósticos médicos
Interruptor da pressão
Barômetros
Altímetros
Figura 1 ilustra um diagrama de bloco dos circuitos internos no autônomo
microplaqueta do sensor da pressão.
Especificações:
| Sobrepressão (8) (P1 > P2) | KPa de Pmax 200 |
| Pressão estourada (8) (P1 > P2) | KPa 1000 de Pburst |
| Temperatura de armazenamento | Tstg – °C 40 a +125 |
| Temperatura de funcionamento | Ta – °C 40 a +125 |
| Amplitude da pressão (1) | POP 0 — kPa 100 |
