Detalhes do produto:
|
| Período completo (3): | VFSS 45 60 90 milivolt | Desloque (4): | Voff 0 20 35 milivolt |
|---|---|---|---|
| Sensibilidade: | 1,2 — mV/kPa | Linearidades (5): | – 0,6 — 0.4% VFSS |
| Histerese da pressão (5) (kPa 0 a 50): | ± 0,1 — %VFSS | ||
| Destacar: | MPX53D Sensor de pressão de silício |
||
Descrição do produto:

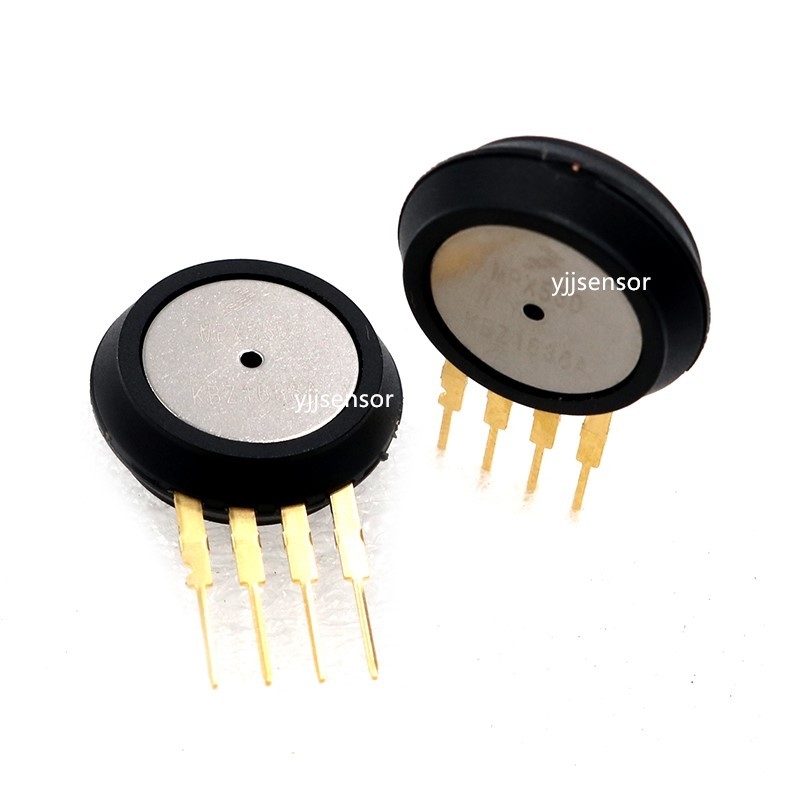

Sensor Uncompensated da pressão do silicone de MPX53D 0-50 Kpa (0-7.25PSi)
Características:
O sensor piezoresistente da pressão do silicone MPX53 fornece um muito exato e linear
saída da tensão — diretamente proporcional à pressão aplicada. Este padrão, baixo custo,
o sensor uncompensated permite fabricantes projetar e adicionar seu próprio externo
redes do acondicionamento da compesação e de sinal da temperatura. Técnicas da compensação
são simplificados devido à previsibilidade calibre de tensão do elemento de Motorola do único
projeto.
Baixo custo
Esforço de tesoura patenteado do silicone - projeto do calibre de tensão
Ratiometric à tensão de fonte
Chip Carrier Package Options fácil de usar
período de 60 milivolt (tipo)
Opções do diferencial e do calibre
Exemplos de aplicação
Controle do movimento de ar
Sistemas de controlo ambientais
Indicadores de nível
Detecção de escape
Instrumentação médica
Controles industriais
Sistemas de controlo pneumáticos
Robótica
Figura 1 mostra um diagrama esquemático dos circuitos internos
na microplaqueta autônoma do sensor da pressão.
Especificações:
| Sobrepressão (8) (P1 > P2) | KPa de Pmax 200 |
| Pressão estourada (8) (P1 > P2) | KPa de Pburst 500 |
| Temperatura de armazenamento | Tstg – °C 40 a +125 |
| Temperatura de funcionamento | Ta – °C 40 a +125 |
| Amplitude da pressão (1) | POP 0 — kPa 50 |
| Tensão de fonte (2) | CONTRA — 3,0 6,0 VDC |
| Fonte atual | Io — 6,0 — mAdc |
