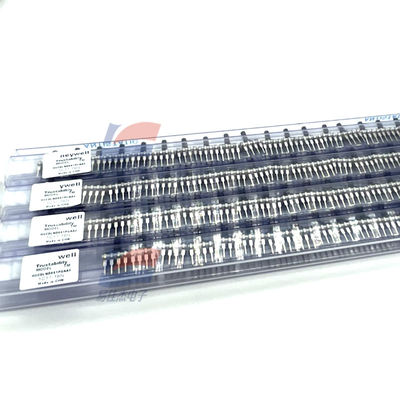

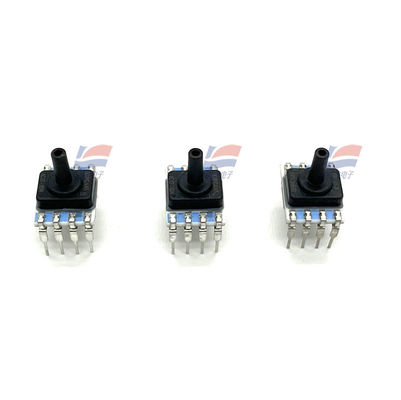

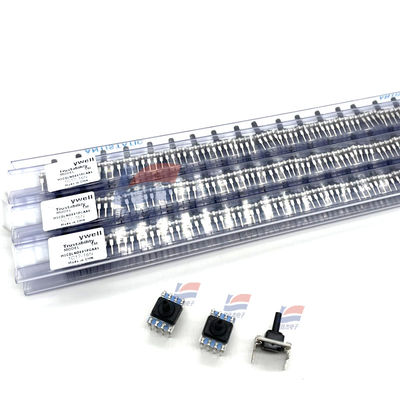

HSCDLND001PGAA5 Sensor de pressão manométrica Substrato cerâmico de alumina 1psi Saída I2C SPI

Descrição do Produto:

Sensor de pressão de 1 psi com substrato de cerâmica de alumina HSCDLND001PGAA5

Características:

Compensação do sensor de pressão TruStability™ série HSC integrado. TEB (banda de erro total): ±1% FSS a ±3% FSS. (pressão diferencial, pressão manométrica), baixa (pressão absoluta, pressão diferencial, pressão manométrica). Saída digital ou analógica. DIP, SIP, SMT

Faixa de pressão

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH2O a ±150 psi

A série Silicon Ceramic (HSC) é um sensor de pressão de silício piezoresistivo que fornece uma saída analógica ou digital proporcional para fornecer leituras de pressão em toda a faixa de pressão em escala total e faixa de temperatura. A série HSC pode realizar calibração e compensação de temperatura para a posição zero do sensor, sensibilidade, coeficiente de temperatura e não linearidade usando o circuito integrado (ASIC) na placa de circuito. As saídas analógicas e digitais calibradas são atualizadas a uma taxa de cerca de 1 kHz e 2 kHz, respectivamente.

A série HSC é calibrada na faixa de temperatura de 0°C a 50°C [32°F a 122°F]. O sensor possui uma única fonte de alimentação de 3,3 Vcc ou 5,0 Vcc.

Esses sensores podem medir pressão absoluta, manométrica ou diferencial. O sensor de pressão absoluta usa a pressão de vácuo como o valor de referência interno, e seu valor de saída é proporcional à pressão absoluta. O sensor de pressão manométrica toma a pressão atmosférica como referência e fornece um valor de saída proporcional à diferença na pressão atmosférica. O sensor de pressão diferencial pode medir a pressão entre duas portas de pressão.

Os sensores de pressão TruStability® são projetados para funcionar com gases não corrosivos e não iônicos, como ar e outros gases secos. Uma riqueza de opções estende o desempenho desses sensores a faixas de pressão superiores a 40 mbar, 4 kPa e 20 inH2O.
