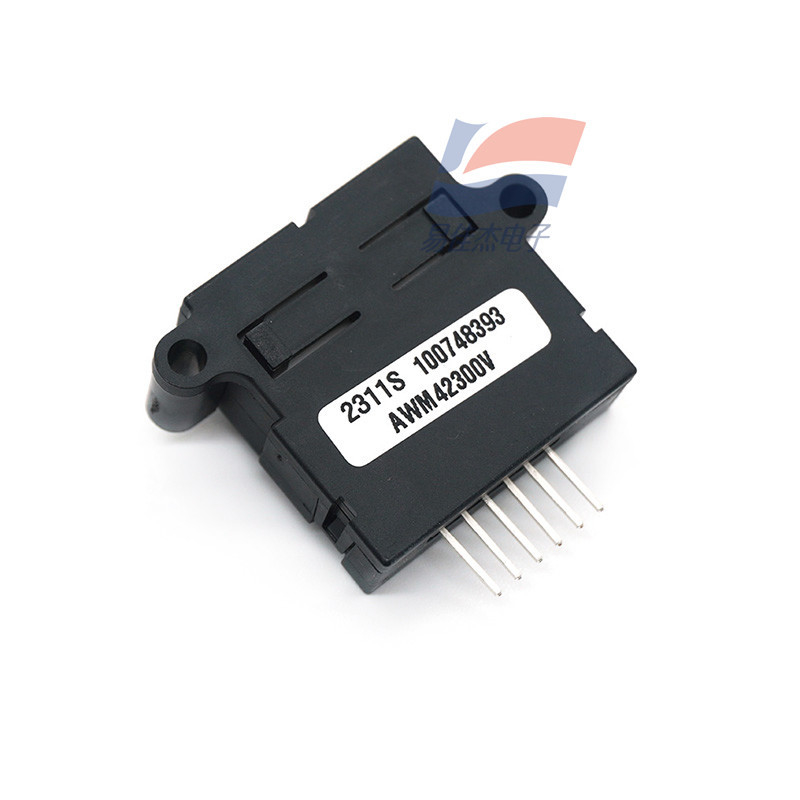

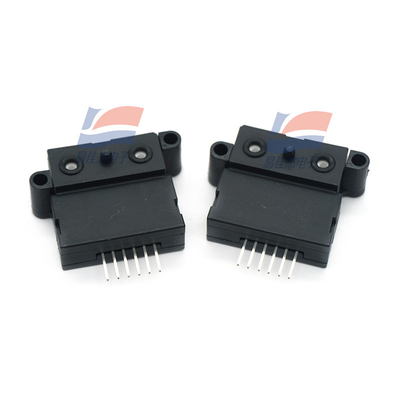

AWM42300V Sensor de fluxo do medidor de massa de gás ±1000sccm Micro Bridge

AWM42300V Sensor de fluxo do medidor de massa de gás ±1000sccm Micro Bridge

Características:

O sensor de fluxo de massa de gás Microbridge utiliza uma resistência térmica envolta em uma fina película de nitreto de silício..O chip é colocado no canal de fluxo de ar de melhor especificação para fornecer resposta de fluxo repetível.O aquecedor e a resistência de detecção alcançam um isolamento térmico eficienteO pequeno tamanho e a função de isolamento térmico do sensor de fluxo de massa de gás de micro-ponte permitem uma resposta rápida e uma elevada sensibilidade ao fluxo de ar.

Medição do fluxo de ar de controlo de ponte gêmea Wheatstone - uma fornece controlo de aquecimento de circuito fechado, a outra contém elementos de detecção duplos.O circuito de aquecimento reduz a variação de saída devido à variação da temperatura ambiente, fornecendo uma saída proporcional ao caudal de massaEste circuito mantém a temperatura do aquecedor numa diferença de temperatura constante acima da temperatura ambiente (160 °C), medida pela resistência térmica do chip.A saída do dispositivo é proporcional à tensão de alimentação e também corresponde à tensão diferencial do circuito ponte Wheatstone.

SEspecificações:
