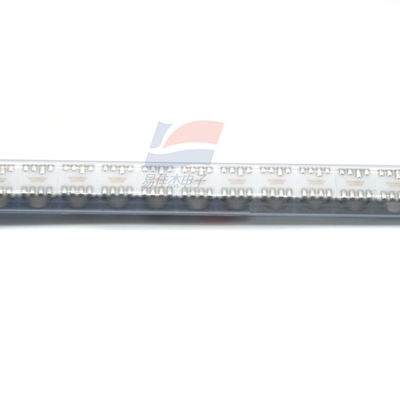

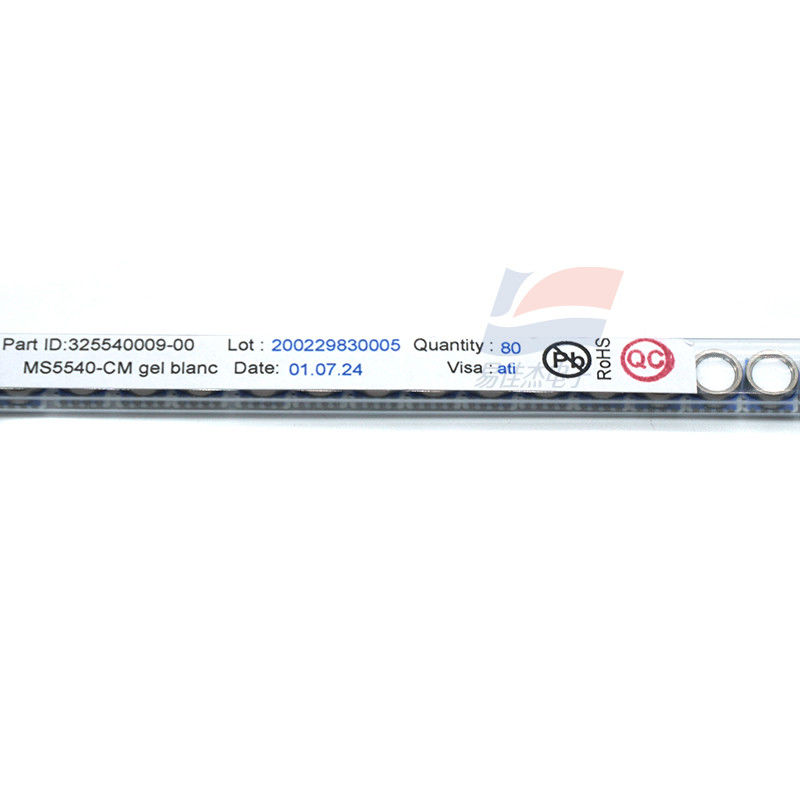

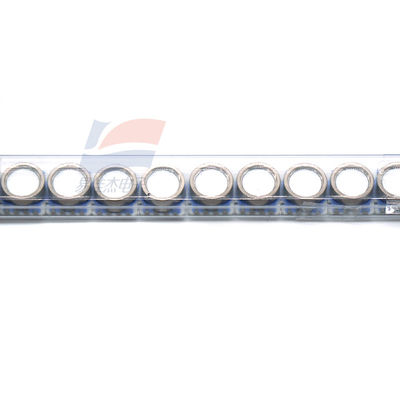

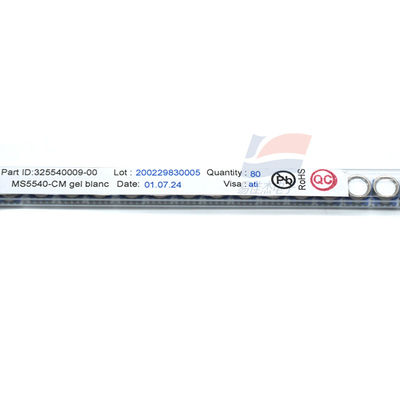

MS5540CM Sensor de pressão Módulo de barómetro em miniatura Dispositivo híbrido SMD

Módulo Barômetro Miniatura MS5540CM Sensor de Pressão Dispositivo Híbrido SMD

O MS5540C é um dispositivo híbrido SMD que inclui um sensor de pressão piezoresistivo de precisão e um CI de interface ADC. O
MS5540C HE é a versão de alta resistência do sensor MS5540C. É uma versão miniatura do barômetro/altímetro MS5534C
módulo e fornece uma palavra de dados de 16 bits a partir de uma tensão dependente da pressão e da temperatura. O MS5540C é um dispositivo de baixa potência e baixa
tensão com comutação automática de desligamento (ON/OFF). Uma interface de 3 fios é usada para todas as comunicações com um microcontrolador.
Em comparação com o MS5534A, a faixa de pressão (medição até 10 mbar) foi aprimorada. O MS5540C é totalmente compatível com o software
compatível com o MS5534C e versões anteriores do MS5540. Além disso, o MS5540C é compatível em suas dimensões externas com
a série MS54XX de sensores de pressão. Em comparação com a versão anterior, o nível de sensibilidade ESD foi aprimorado para
4kV em todos os pinos. A proteção de gel do sensor oferece uma proteção contra água suficiente para relógios à prova d'água de 100 m sem qualquer
proteção adicional.

CARACTERÍSTICAS
* Faixa de pressão absoluta de 10 - 1100 mbar
* 6 coeficientes para compensação de software armazenados no chip
* Sensor micromecânico de silício piezoresistivo
* Sensor de pressão miniatura integrado 6,2 x 6,4 mm
* ADC de 16 bits
* Interface serial de 3 fios
* 1 linha de clock do sistema (32,768 kHz)
* Baixa tensão e baixo consumo de energia
* Alta resistência (versão HE)

Especificação:
