YJJ LOX-02 Sensor de Oxigénio Fluorescente 0-25% O2 Estações Meteorológicas Ambientais

Descrição do produto:

YJJ LOX-02 Sensor de Oxigénio Fluorescente 0-25% O2 Estações Meteorológicas Ambientais

Características:

Método óptico de apagamento por fluorescência

Série de submodelos:

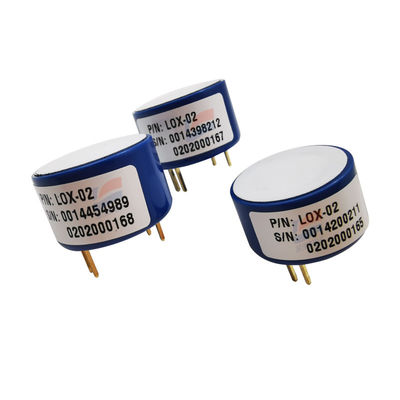

LOX-02: Modelo padrão de difusão (PCB de inserção direta)

LOX-02-S: Modelo com baixo consumo de energia e longa duração da bateria

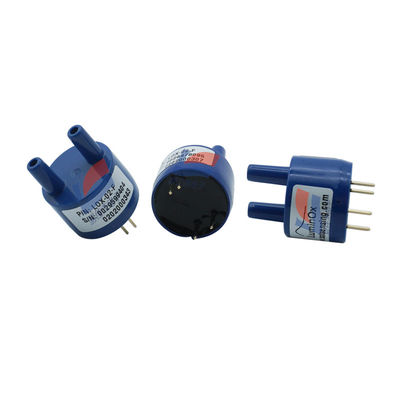

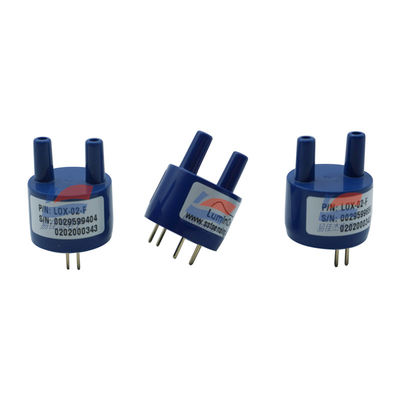

LOX-02-F: Modelo do caminho do gás do tipo de fluxo, adequado para tubos / fermentação biológica

II. Parâmetros de desempenho de medição essenciais

Intervalo de oxigénio

Concentração em volume: 0-25% de O2

Pressão parcial de oxigénio ppO2: 0 - 300 mbar

Precisão e resolução

Precisão do intervalo total de ppO2: < 2% FS

Resolução da concentração de O2: 0,01% de O2

Resolução ppO2: 0,1 mbar

Detecção de pressão de ar integrada: precisão ±5 mbar, resolução 1 mbar

Saída de temperatura integrada: apenas exibição, resolução 0,1°C

Precisão percentual do O2: calculada combinando a pressão parcial do oxigénio + a precisão da pressão do ar

Velocidade de resposta

Tempo de resposta típico T90: < 30 s (a temperatura e pressão normais)

Tempo de pré-aquecimento: < 60 s

Período de amostragem por defeito: 1 Hz (1 vez/segundo)

Vida útil contínua: > 5 anos, sem necessidade de calibragem frequente

III. Parâmetros elétricos

Tensão de alimentação: 4,5 - 5,5 VDC (típica 5V)

Corrente de funcionamento:

Amostragem contínua (1 Hz): < 7,5 mA

Corrente instantânea máxima: < 20 mA

Saída de sinal: nível TTL de 3,3 V UART/RS232, compatível com microcontroladores de 5 V, sem necessidade de condicionamento operacional, ligação direta à MCU

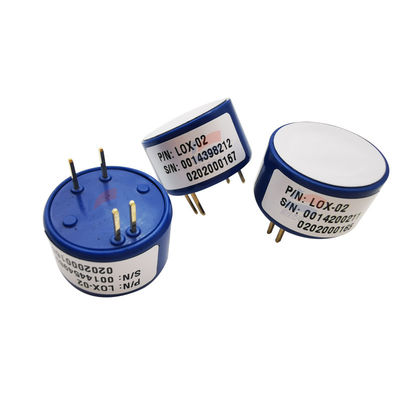

Pins: 4 pinos revestidos de ouro, pads de PCB padronizados com um espaçamento de 2,54 mm

IV. Especificações de tolerância ambiental Temperatura

Temperatura de funcionamento: -30°C +60°C

Temperatura de armazenagem: -30°C +60°C

Umidade: 0 ∼99% RH (a condensação é proibida, uma vez que pode contaminar o filme fluorescente)

Pressão ambiental: 500-1200 mbar

Conformidade: RoHS, REACH, sem substâncias nocivas, sem chumbo, sem mercúrio

V. Dimensões mecânicas

Forma: cilíndrica

Diâmetro máximo: 20 mm

Altura: 12,5 mm

Método de instalação: soldadura de tomadas de PCB, sem lavagem com água de toda a máquina (o filme fluorescente tem medo da erosão do solvente)

VI. Principais vantagens do produto

Princípio óptico não tem eletrólito, não vai secar, vazamento, ou corroer e o volume de manutenção é extremamente baixo em comparação com sensores de oxigênio eletroquímicos

Pré-calibração de fábrica, pronta para utilização na máquina, calibração uma vez a cada 6 a 12 meses em cenários regulares

Baixo consumo de energia, adequado para dispositivos portáteis, terminais de monitorização a bateria

Compensação dupla de temperatura e pressão, corrigindo automaticamente os erros de concentração de oxigénio causados pela altitude e temperatura

Resistente ao CO2 e à interferência fraca dos gases ácidos, adequado para chaminés, estufas, fermentação e cabines fechadas

VII. Cenários de aplicação típicos

Estação meteorológica ambiental, monitorização da qualidade do ar interior, incubação/estufa agrícola, protecção industrial contra inertização, gases de combustão da caldeira de condensação, respirador portátil,Fermentação biológica em laboratório, armazenamento fechado, aviso de deficiência de oxigénio contra incêndio, monitorização da concentração de oxigénio para fins médicos
