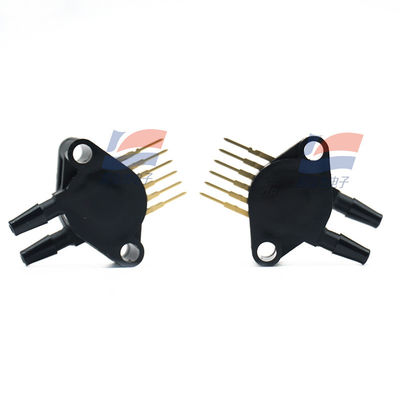

Sensor de Pressão Diferencial YJJ MPX5700DP 0–700kPa para Automação Industrial

Descrição do Produto:

Sensor de Pressão Diferencial YJJ MPX5700DP 0–700kPa para Automação Industrial

Características:

Sensor de pressão diferencial de porta dupla, alimentação de 5V, compensado no chip, faixa de 0–700 kPa, saída de tensão analógica (0,2–4,7 V), compensação e calibração de temperatura embutidas, adequado para cenários de medição de pressão diferencial / manométrica / absoluta de média a alta pressão.

Parâmetros Chave (Visão Geral Rápida) Tabela

Item do Parâmetro Valor Típico / Limite Explicação

Tipo de Pressão Pressão Diferencial / Pressão Manométrica / Pressão Absoluta (múltiplas configurações

mesma série) Portas duplas, capazes de medir a diferença de pressão em ambas as extremidades ou pressão manométrica de extremidade única. Semicondutor

Faixa 0–700 kPa (0–101,5 psi) Medição de pressão média a alta, cobrindo cenários industriais / automotivos

Fonte de alimentação 4,75–5,25 VCC (típico 5 V) Saída proporcional, linearmente compatível com a fonte de alimentação

Faixa de saída 0,20–4,70 V 0 kPa corresponde a 0,2 V, 700 kPa corresponde a 4,7 V

Sensibilidade 6,4 mV/kPa Conversão linear conveniente

Precisão / Linearidade ±2,5 %FS Compensação no chip, sem necessidade de processamento adicional de desvio de temperatura

Tempo de resposta 1 ms (10%–90%) Resposta dinâmica rápida

Temperatura de operação -40 a +125 ℃ Ampla faixa de temperatura adequada para aplicações industriais / automotivas / externas

Sobrecarga / Ruptura 2800 kPa (406 psi) / 3500 kPa Resistente a mau uso e choques mecânicos

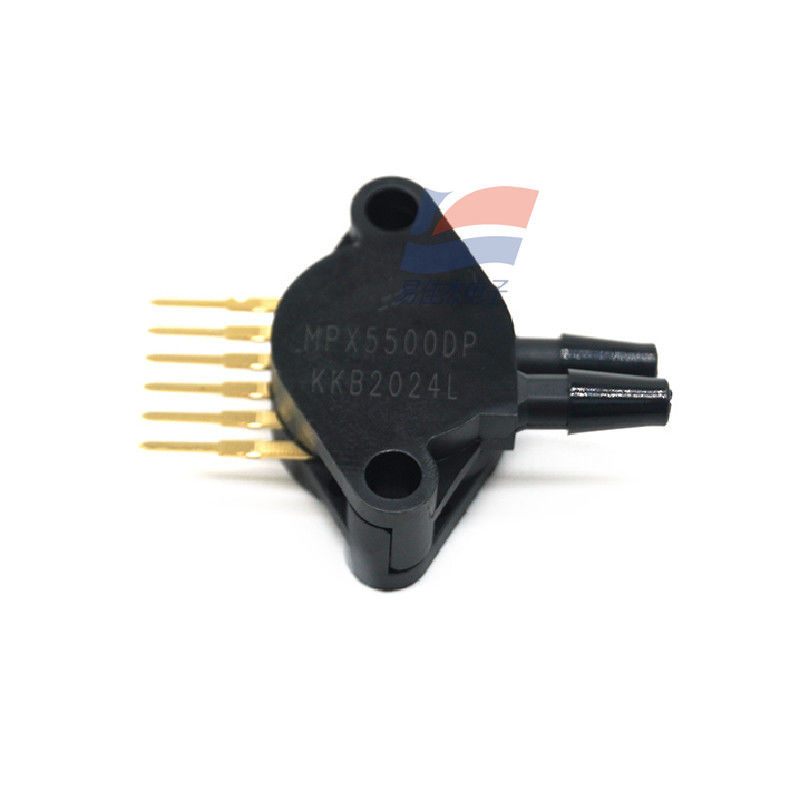

Pacote SIP de 6 pinos (montagem through-hole) Portas duplas de gancho invertido, fáceis para conexão de pressão

Corrente de operação ≤10 mA Consumo de energia moderado

Princípio e características

Usando um sensor de deformação de cisalhamento de silício MEMS resistivo, a deformação do diafragma altera a resistência da ponte, e a saída é linearmente correspondente à pressão. Semicondutor.

Condicionamento de sinal no chip, compensação de temperatura e calibração, alta integração, saída direta de sinal analógico utilizável, reduzindo o custo de projeto do sistema.

Suporta três modos de medição de pressão diferencial, pressão manométrica e pressão absoluta (diferentes modelos na mesma série), adequado para vários requisitos de aplicação. Semicondutor. Propósito principal

Automação Industrial: Monitoramento de Pressão de Sistemas Hidráulicos/Pneumáticos, Detecção de Diferencial de Pressão em Tubulações, Diagnóstico de Vazamentos, Controle de Pressão de Ar HVAC, Intertravamento de Segurança de Processo.

Eletrônicos Automotivos: Pressão de Admissão do Motor, Sistema de Freios, Monitoramento de Pressão dos Pneus, Pressão do Óleo da Transmissão, Detecção de Pressão de Pós-Tratamento de Escape.

Equipamentos Médicos: Pressão das Vias Aéreas do Ventilador, Drenagem por Pressão Negativa, Controle de Pressão da Bomba de Infusão, Módulo de Diferencial de Pressão do Monitor.

Maquinário de Construção e Segurança: Monitoramento de Pressão de Escavadeiras / Guindastes Hidráulicos, Pressão de Água do Sistema de Combate a Incêndios, Alarme de Vazamento e Medição de Nível de Líquido.

Dicas de Seleção e Uso

Mesma série do MPX10DP (0–10 kPa), com diferença significativa de faixa. Selecione com base na faixa de pressão real.

Alimentação direta do sistema de 5V, saída conectada diretamente ao ADC do MCU, sem necessidade de condicionamento de sinal complexo.

Tenha cuidado com a direção ao usar o monitoramento de pressão de porta dupla. Diferencial de pressão reverso pode afetar a precisão da medição; evite instalar onde as portas estão sujeitas a deformação por força.

A precisão ainda atende a ±2,5% FS em ampla faixa de temperatura, adequada para aplicações industriais e automotivas.
