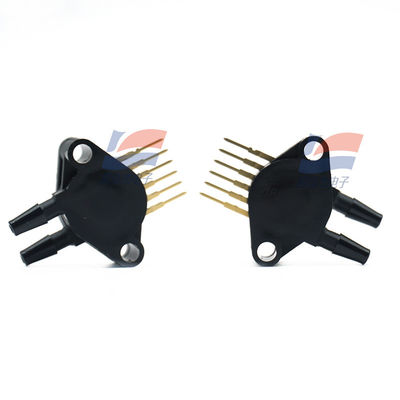

Sensor de Pressão Diferencial Não Compensado de Porta Dupla YJJ MPX10DP 10KPA

Descrição do Produto:

Sensor de Pressão Diferencial Não Compensado de Porta Dupla YJJ MPX10DP

Características:

Sensor de pressão diferencial de porta dupla, não compensado, faixa de 0 a 10 kPa, saída de tensão analógica, compatível com fonte de alimentação de 3,0 a 6,0 V, adequado para cenários de detecção de micro-pressão, pressão diferencial e nível de líquido/fluxo.

Tabela de parâmetros chave (visão geral rápida)

Item do parâmetro Valor típico / limite Explicação

Tipo de pressão Pressão diferencial Portas duplas, mede a diferença de pressão entre duas extremidades

Faixa 0 a 10 kPa (0 a 1,45 psi) Medição de micro-pressão

Fonte de alimentação 3,0 a 6,0 VCC Saída ratiométrica

Saída em escala total (VFSS) Típico 35 mV (20 a 50 mV) Linearmente proporcional à pressão

Sensibilidade 3,5 mV/kPa Conversão conveniente

Linearidade ±1,0 %VFSS Base da precisão geral

Tempo de resposta 1,0 ms (10% a 90%) Resposta dinâmica rápida

Temperatura de operação -40 a +125 °C Ampla faixa de temperatura adequada para uso industrial / médico

Proteção contra sobrepressão 75 kPa; Ruptura 100 kPa Resistência a mau uso

Impedância de saída 750 a 1250 Ω Fácil de casar com ADC / amplificador operacional

Pacote Through-hole de 4 pinos (Case 344C) Portas radiais duplas, saída do mesmo lado

Princípio e características

Tipo de strain gauge Sensor de tensão de cisalhamento de silício MEMS, a deformação do diafragma altera a resistência da ponte, tensão de saída proporcional à diferença de pressão.

Sem compensação / calibração interna de temperatura, requer compensação de circuito externo, conveniente para personalizar precisão e desvio de temperatura.

Saída ratiométrica: A saída é escalada proporcionalmente quando a fonte de alimentação muda, adequada para sistemas de 3,3 V/5 V. Propósito principal

Médico: Pressão da via aérea do ventilador, drenagem por pressão negativa, monitoramento de detecção de diferença de pressão.

Industrial: Volume de ar / diferença de pressão de ventilação e ar condicionado, detecção de vazamento, controle de processo, sistema pneumático.

Robótica / Automação: Pressão do cilindro de ar, indicação de nível de líquido, medição de fluxo.

Consumo / Meio Ambiente: Nível de água da máquina de lavar, sistema de controle ambiental, localização de vazamento.

Dicas de seleção e uso

Sem compensação, é necessária compensação de temperatura e condicionamento de sinal externos. Um ADC de 16 bits pode melhorar a resolução.

As portas duplas precisam ser conectadas corretamente para a pressão. Evite medições anormais causadas por diferença de pressão reversa.

Selecione 3,3 V ou 5 V de acordo com a fonte de alimentação do sistema. Calibre o ponto zero / escala total de acordo com os requisitos de faixa e precisão.
