Detalhes do produto:
|
| Linearidade: | Linear até 2000 ppm | Repetitividade: | < ± 2 CO equivalente |
|---|---|---|---|
| Resistência de carga recomendada: | 10 Ohms | Resolução (depende do sistema eletrónico): | < 0,5 ppm típico |
| Intervalo de temperatura: | -30°C a +50°C | Intervalo de pressão: | 800 a 1200 mbar |
| Escala de umidade de funcionamento: | 15% a 90% RH | ||
| Destacar: | Sensor de gás monóxido de carbono de longa duração,Sensor de gás monóxido de carbono de pequeno volume |
||
Descrição do produto:

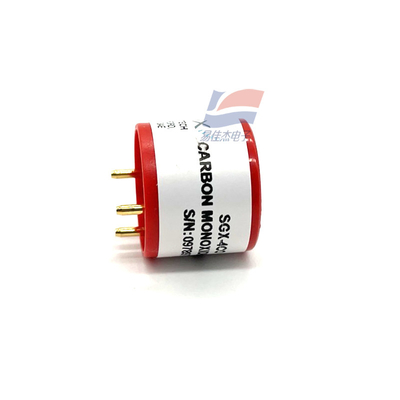

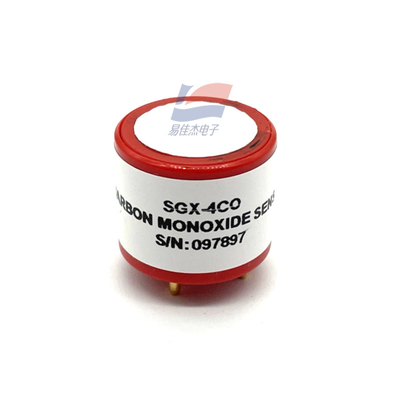

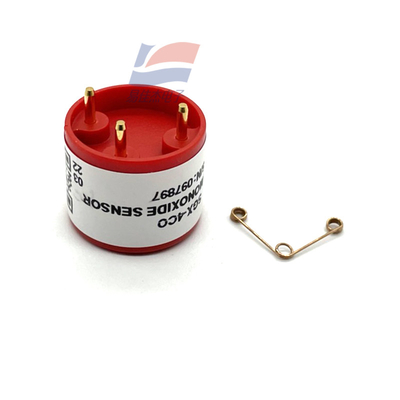

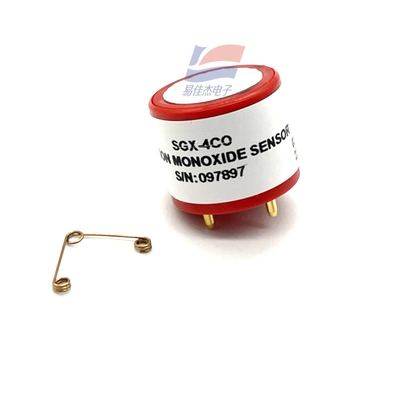

SGX-4CO sensor de gás de monóxido de carbono de pequeno volume de longa vida é usado para detectores de gás de fumaça do consumidor
Características:
A SGX é especializada no desenvolvimento e produção de sensores de qualidade do ar. O SGX-4CO é um sensor de gás monóxido de carbono de pequeno porte e de longa vida útil, adequado para aplicações de detectores de gases de fumo de consumo.
O sensor de gás eletroquímico precisa fornecer um desvio estável entre o elétrodo de detecção e o elétrodo de referência.Então o viés é geralmente estabilizado controlando o elétrodo contador com o op ampO sensor é uma saída de corrente, embora o tamanho da corrente seja proporcional à concentração de gás, mas o valor é muito pequeno,Então um amplificador de resistência mútua é necessário para fornecer amplificação de corrente e converter tensão para o MCU e outras unidades de processamentoO circuito do amplificador também precisa frequentemente de atingir o ajuste zero e os tempos de ampliação,e a saída de tensão que representa a concentração de gás também precisa coletar informações de temperatura e pressão para compensar.
O SGX-4CO tem uma tensão de viés Vref de 0, e o amplificador operacional U1.2 controla o eletrodo Contador para manter o viés constante em 0.A resistência de 10 ohms de R2 e a capacidade equivalente dentro do sensor formam um circuito de oscilação RC para melhorar o tempo de resposta do sensor. R3 amplificação de controlo de resistência, a sensibilidade de corrente de SGX-4CO é 30nA/ppm, de modo que a sensibilidade de saída do circuito é 25K*30nA/ppm = 0,75mV/ppm,prestar atenção à sensibilidade de saída multiplicada pelo intervalo máximo de medição de 500 ppm não pode exceder 1.3V, caso contrário, a saída não pode cobrir todo o intervalo de medição.
SEspecificações:
| Distância | 0 2000 ppm |
| Sinais de saída | 70 ± 20nA / ppm |
| Intervalo típico de referência | ±2 ppm de equivalente CO |
| Capacidade do filtro | > 20 000 ppm Horas |
| T90 Tempo de resposta | < 30 segundos |
| Sobrecarga máxima | 5000 ppm |
