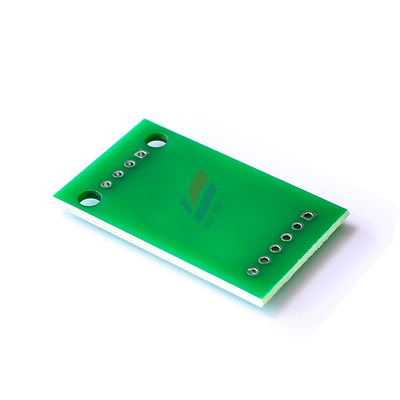

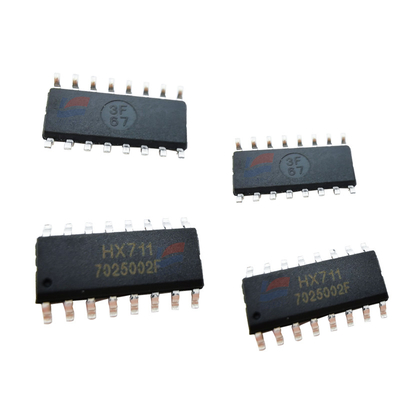

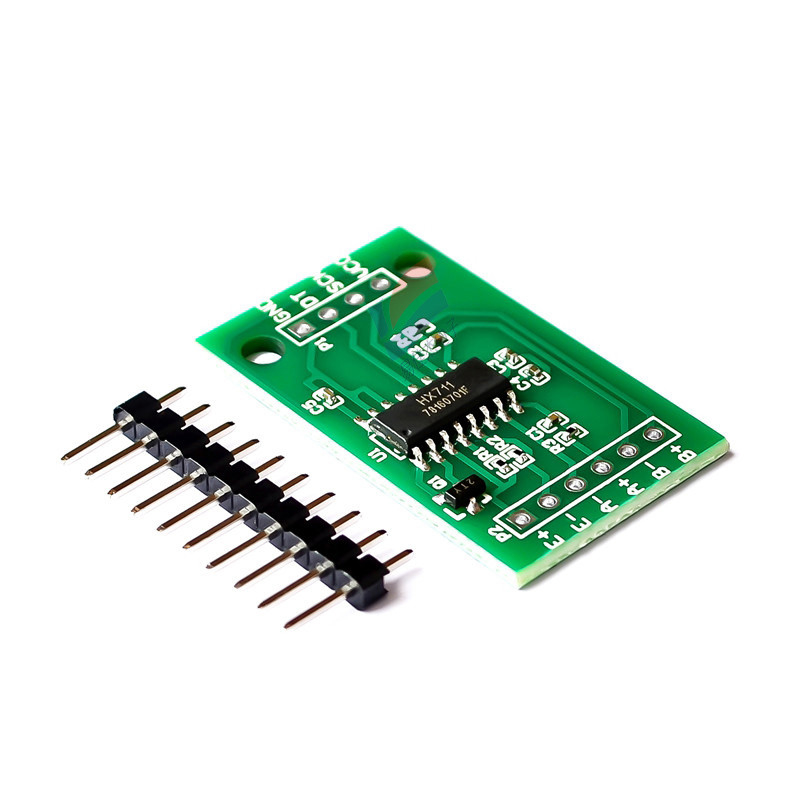

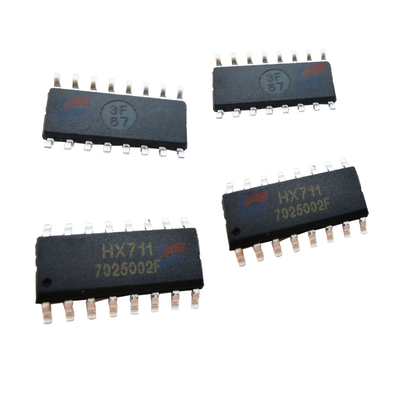

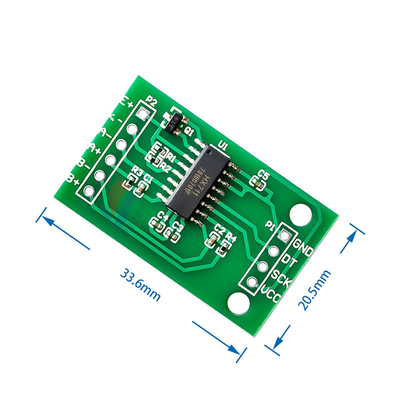

YJJ HX711 ADC Chip ADC 24 bits ADC para balanças eletrónicas

Descrição do produto:

HX711 ADC Chip ADC de 24 bits ADC para balanças eletrónicas

Características:

O HX711 é um chip ADC que inclui um pré-amplificador. O chip é especialmente projetado para aplicações de escala eletrônica..Estas saídas são difíceis de processar diretamente pelo controlador, por isso podemos usar o HX711 IC,que recebe estes sinais de tensão e fornece um valor digital padrão que pode ser usado pelo microcontroladorO chip tem um pré-amplificador integrado especificamente concebido para lidar com estas baixas tensões.

HX711 Características e especificações

Dois canais de entrada diferenciais opcionais

PGA de baixo ruído ativo no chip com ganhos opcionais de 32, 64 e 128

Regulador de potência no chip para célula de carga e fonte de alimentação analógica ADC

Oscilador em chip sem componentes externos e cristais externos opcionais

Ligue e redefina o chip

Controle digital simples e interface serial: comando por pin sem programação

Taxa de saída de dados opcional 10SPS ou 80SPS

As fontes de alimentação de 50 e 60 Hz são suprimidas

Consumo de corrente: funcionamento normal < 1,5 mA, falha de alimentação < 1 uA

Faixa de tensão de alimentação de funcionamento: 2,6 V a 5,5 V

Intervalo de temperatura de funcionamento: -40°C a + 85°C

Onde devo usar o HX711

A fim de medir o peso usando uma célula de carga, geralmente precisamos ajustar a fonte de alimentação, o amplificador de saída (para reduzir o ruído) e o conversor ADC.Todas estas três funções exigem três circuitos e componentes separadosPortanto, podemos usar o circuito integrado HX711 com todas as funções acima sem remover circuitos complexos.

Especificações:
