Detalhes do produto:
|
| princípio de funcionamento: | Electroquímicos a pressão parcial | Produção: | 9 mV a 13 mV em 210 mBar de O2 |
|---|---|---|---|
| Faixa de medição: | 0 mBar a 1500 mBar de O2 | Tempo de resposta (T90) *: | < 15 s (ar a 100% de O2) |
| Desembolso de base*: | < 200 μV | Linearidade: | O2 linear de 0% a 100% |
| Destacar: | Sensor de gás de oxigénio MOX3,Sensor de gases de oxigénio do ventilador,Sensor de gás de oxigénio da máquina de anestesia |
||

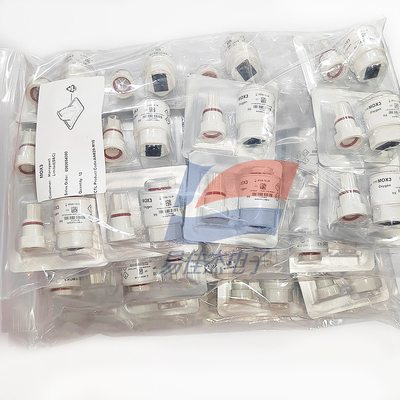

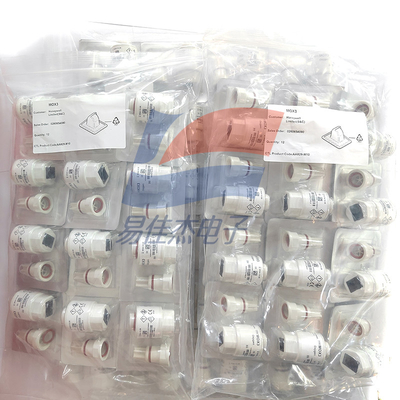

Sensor de oxigénio MOX3
Número da peça: AA829-M10
Finalidade do documento:
O presente documento tem por finalidade apresentar as especificações de desempenho do sensor de gás de oxigénio MOX3.
Este documento deve ser utilizado em conjunto com os Princípios de Funcionamento (OP04) e a Ficha de Dados de Segurança do Produto (PSDS 4).
Os dados fornecidos neste documento são válidos a 20°C, 50% RH e 1013 mBar durante 3 meses a contar da data de fabrico do sensor.
O sinal de saída pode deslocar-se abaixo do limite inferior ao longo do tempo.
* As especificações baseiam-se em medições efectuadas com gases da garrafa com um caudal de 100 ml min-1 e são válidas a 20°C, 50% RH e 1013 mBar, utilizando os circuitos recomendados pela City Technology.As características de desempenho descrevem o desempenho dos sensores fornecidos nos primeiros 3 mesesO sinal de saída pode cair abaixo do limite inferior ao longo do tempo.
Nota 1: A utilização de um coeficiente de regressão mostra uma linha reta de melhor ajuste melhor do que 0,9995, quando medida através dos quatro pontos de dados obtidos a partir de ensaios com 100% de N2, 21% de O2, 60% de O2 e 100% de O2.
Nota importante:
A ligação deve ser feita apenas através das peças recomendadas, pois a solda ao sensor irá danificá-lo e invalidar a garantia.
Para obter mais informações sobre a resistência à carga externa e a ligação à peça de acoplamento recomendada, consulte o princípio de funcionamento OP-04 ou contacte a City Technology.
Todos os dados de desempenho baseiam-se em medições efectuadas com gases da garrafa com uma taxa de escoamento de 100 ml/min. Condições a 20°C, 50% RH e 1013 mBar. Para os dados de desempenho do sensor em outras condições,Contato City Technology.
As características de desempenho descrevem o desempenho dos sensores fornecidos nos primeiros 3 meses.
Envenenamento:
Os CiTiceL são concebidos para funcionar numa ampla gama de ambientes e condições adversas.tanto durante o armazenamento, a montagem nos instrumentos e a operação.
Quando se utilizam sensores com placas de circuito impresso (PCB), devem ser utilizados agentes desengrasantes antes da instalação do sensor.Não coloque cola diretamente sobre ou perto do CiTiceL, uma vez que o solvente pode provocar a craqueia do plástico..
Utilização:
Estes sensores são concebidos para serem utilizados para monitorizar a pressão parcial de oxigénio em anestesia (excluindo xenônio), cuidados intensivos, incubadoras neonatais e monitores gerais de oxigénio.
Tempo de estabilização:
Deixar estabilizar pelo menos 15 minutos no instrumento antes da calibração ou consultar as instruções do fabricante.
Limpeza e esterilização:
Em caso de contaminação, o sensor pode ser limpo com água destilada e deixado secar naturalmente.O sensor não é adequado para esterilização por vapor ou exposição a produtos químicos como óxido de etileno ou peróxido de hidrogénio
| Aplicações típicas | Anestesia de cuidados intensivos |
| Intervalo de temperatura de funcionamento | -20°C a +50°C |
| Intervalo de pressão de funcionamento | 0.5 Bar a 2,0 Bar |
| Intervalo de umidade de funcionamento | 0% a 99% RH não condensante |
| Drift de saída a longo prazo em 100% de O2 | Perda de sinal < 5%/ano |
