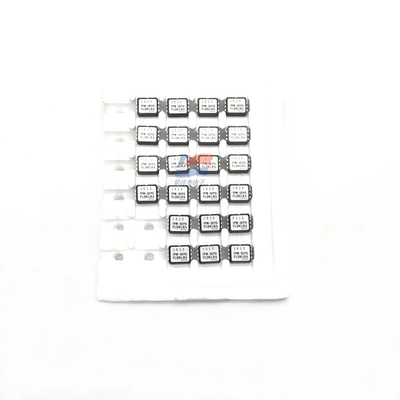

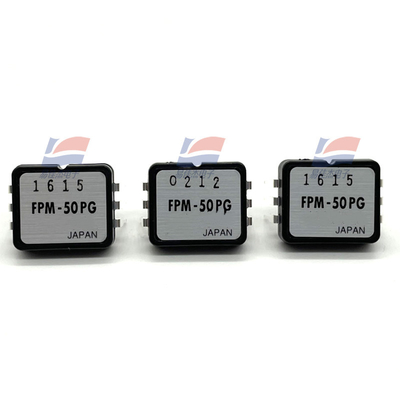

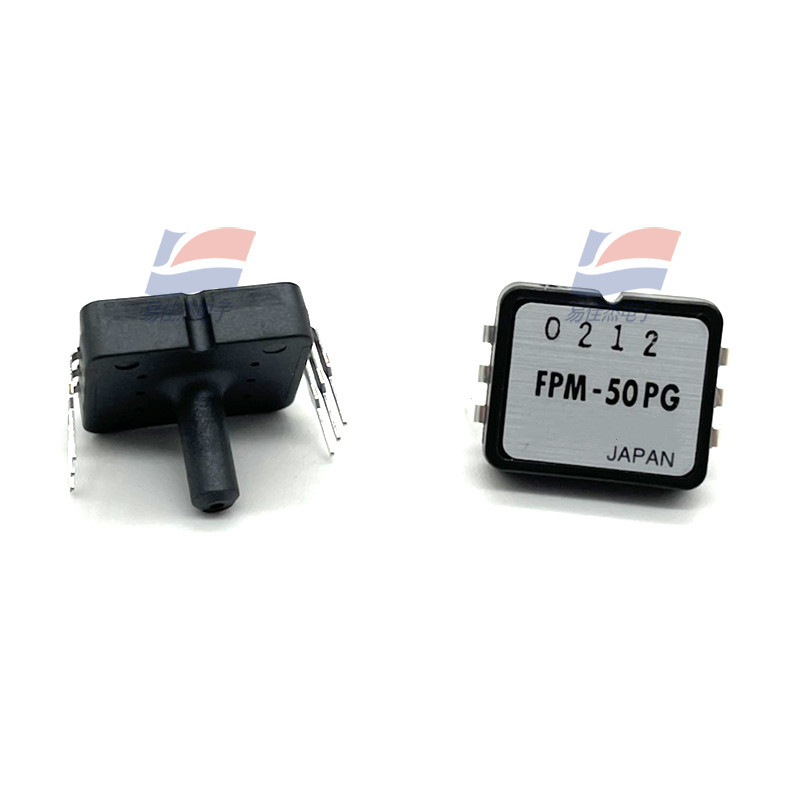

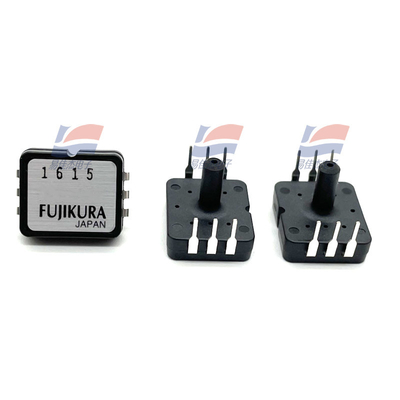

YJJ FPM-50PG Sensor de pressão de 0 a 50 psi para aparelhos médicos industriais

Descrição do produto:

FPM-50PG 0 ~ 50psi Sensor de pressão é usado em aparelhos médicos industriais

Características:

Especificações

Modelo 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG

Condições de funcionamento recomendadas

Tipo de pressão Pressão de medição -

Pressão nominal 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Intervalo de pressão mensurável -13.79

Intervalo de temperatura de 0 a 50 oC

Medios de pressão Somente gases não corrosivos (sem líquido)

Corrente de excitação (constante) 1,5 mADC

Classificação máxima absoluta

Pressão máxima de carga Duplo da pressão nominal

1.5 vezes

de classificação

pressão-

Corrente de excitação máxima de 3,0 mADC

Temperatura de funcionamento -20 a 100 oC

Temperatura de armazenagem -40 a 120 oC

Umidade de funcionamento de 30 a 80 (condição sem orvalho) %RH

Características elétricas (corrente de accionamento constante de 1,5 mA, temperatura ambiente Ta=25°C)

Voltagem de tensão de saída de 60 a 140 (a 0 kPa até à pressão nominal) mV

Voltagem de desvio +/-20 (a 0kPa) mV

Resistência da ponte 4000 a 6000 Ω

Tempo de resposta 2 (para a referência) msec.

Precisão do ORT* +/-5

Pressão mensurável

Intervalo ((kPa) Número da peça

-13,79 a 13,79 FPM-02PG FPM-02PGR

-34,47 a 34,47 FPM-05PG FPM-05PGR

- 48,26 a 48,26 FPM-07PG FPM-07PGR

- 98,07 a 103,4 FPM-15PG FPM-15PGR

-98.07 a 206.8 FPM-30PG FPM-30PGR

- 98,07 a 344,7 FPM-50PG FPM-50PGR

-98.07 a 482.6 FPM-70PG FPM-70PGR

- 98,07 a 827,4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 deg.C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= pressão retida (kPa) T3= 50 deg.C

Voltagem de desvio (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Voltagem de saída em escala completa (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs ((50) = V ((P3,T3)

Voltagem de saída (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV ((25) = Vfs ((25) - Voff ((25)

SV ((50) = Vfs ((50) - Voff ((50)

Sensibilidade à temperatura da tensão de deslocamento (% FS)

TSO = {MAIOR UNO} / SV(25) x 100

O valor absoluto é o valor absoluto do valor de {Voff(0) -Voff(25) } e {Voff(50) -Voff(25)

Coeficiente de temperatura da tensão de diâmetro de saída (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Linearidade (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Histerese de pressão (% FS)

Phys = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25

Voff ∂ 25): tensão de saída em relação a P1 após tensão por pressão P3.
