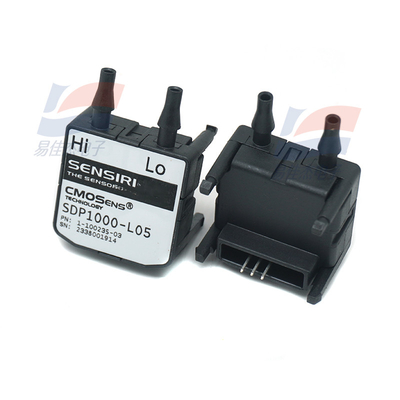

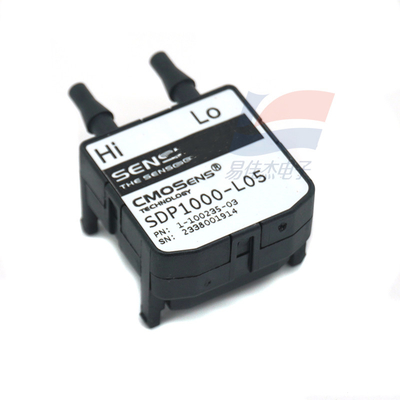

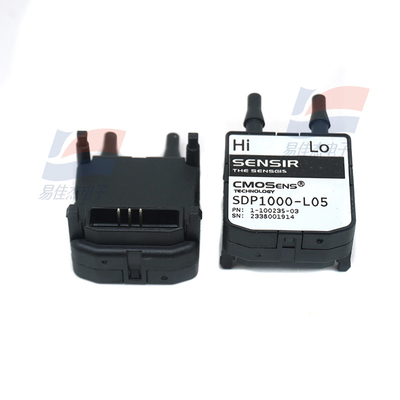

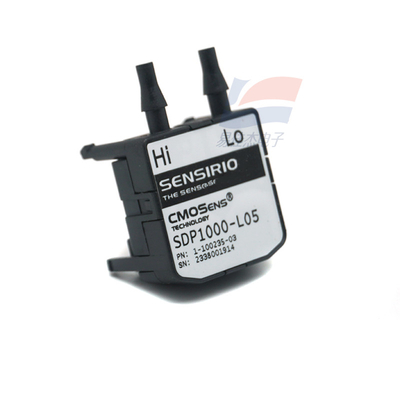

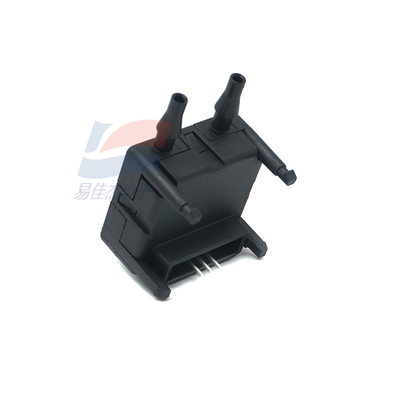

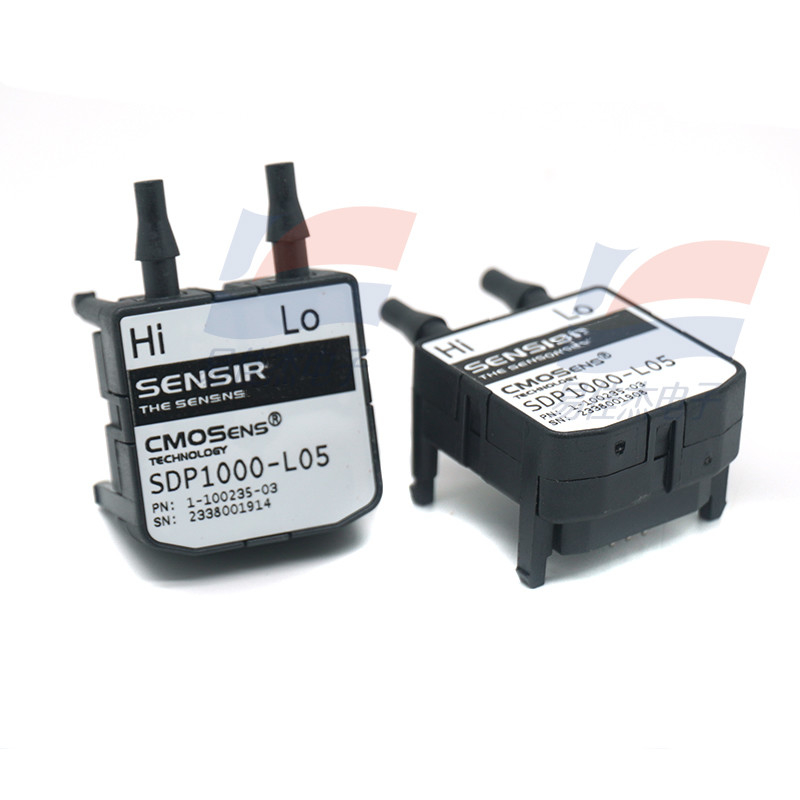

YJJ SDP1000-L05 Sensor de fluxo e pressão de 0-125Pa

Descrição do produto:

SDP1000-L05 Sensor de fluxo e pressão de 0-125Pa para aplicações de HVAC

Características:

Os sensores de pressão diferencial e de caudal Sensirion adotam o princípio da medição térmica.e, em seguida, instalar o sensor de temperatura simetricamente em ambas as extremidades do montante e a jusante do elemento de aquecimento ao longo da direção do fluxo de líquidoO líquido que flui através do filme faz com que o calor seja transferido para o sensor de temperatura a jusante, gerando uma diferença de temperatura e formando assim um sinal mensurável e preciso.O filme de passivação de vidro estabilizador de pressão é instalado no chip de silício por gravação para integrar o sensor de fluxo micro-termal.

Em comparação com os sensores de filme piezorresistivo tradicionais, os sensores de fluxo de gás CMOSens têm mais vantagens em fluxo de baixa velocidade e sensibilidade à pressão diferencial, deriva de desvio e atraso,sensibilidade à posição, resistência a choques e flutuações de temperatura, e suporte à medição bidireccional.

O chip contém um sensor de temperatura cujo sinal pode compensar qualquer possível influência da temperatura sem a necessidade de instalar sensores de calibração adicionais.As soluções técnicas da Sensirion não só economizam espaço, mas também oferecem uma extremamente elevada relação custo-eficáciaAlém disso, um circuito de processamento digital e uma unidade de armazenamento estão integrados no chip digital para armazenar dados de correcção.Todos os sensores Sensirion são calibrados individualmente durante o processo de produção para garantir que os sinais estejam sempre totalmente calibrados, linearizada e compensada por temperatura.

A precisão é de 0,1% da escala completa

Voltagem de saída analógica para amplificação de sinal: 0 a 4 Vdc

Baseado no princípio da medição do caudal

Calibração e compensação de temperatura

Não é afectado pela direcção de instalação

De acordo com as suas necessidades específicas, pode escolher entre diferentes modelos.

Modelo: Faixa de calibração: Precisão Características do produto:

SDP1000-L025 -62 a 62 Pa

Linear: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 a 125 Pa

+ 0,5 " H2O 0,2% FS / 1,5% m.v. linear

SDP1000-L 0 a 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. linear

SDP1000-R 0 a 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v. raiz quadrada

SDP2000-L 0 a 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. linear

* FS = escala completa ou escala completa, m.v. = valor medido; um valor maior é eficaz.

Área de aplicação

Aplicação médica

Aplicações de aquecimento, ventilação e climatização

Aplicação industrial

Eletrónica automóvel

Especificações

Pressão diferencial

Precisão: 3% m.v.

Intervalo de pressão: ±500Pa

A precisão do ponto zero é de 0,1 Pa

Calibrar o ar e o N2

- Geral

Tensão de alimentação: 2,7-5,5 V

A corrente média de alimentação é de 3800μA

A corrente de alimentação é de 5500 μA

Interface I2C

Dimensões da embalagem (longo x largura x altura): 29 x 18 x 27,05 mm3
