YJJ NPA-700B-001D Instrumento de monitorização não invasivo Sensor de pressão de 7kpa

Descrição do produto:

NPA-700B-001D Instrumento de monitorização não invasivo Sensor de pressão 7kpa

Características:

Os sensores de pressão da série NPA são de dimensão compacta e oferecem uma solução económica e ideal para muitas aplicações actuais que exigem instalação e utilização imediatas sem calibração complexa.

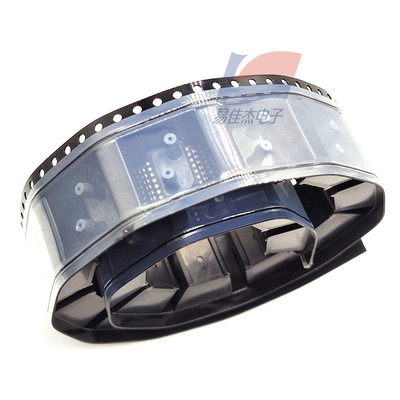

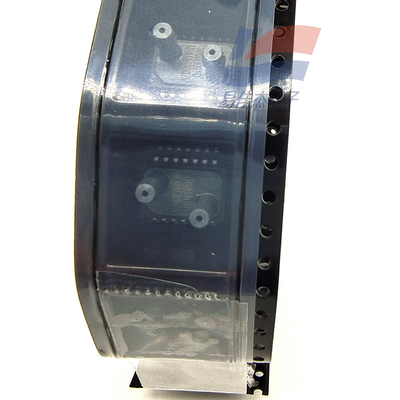

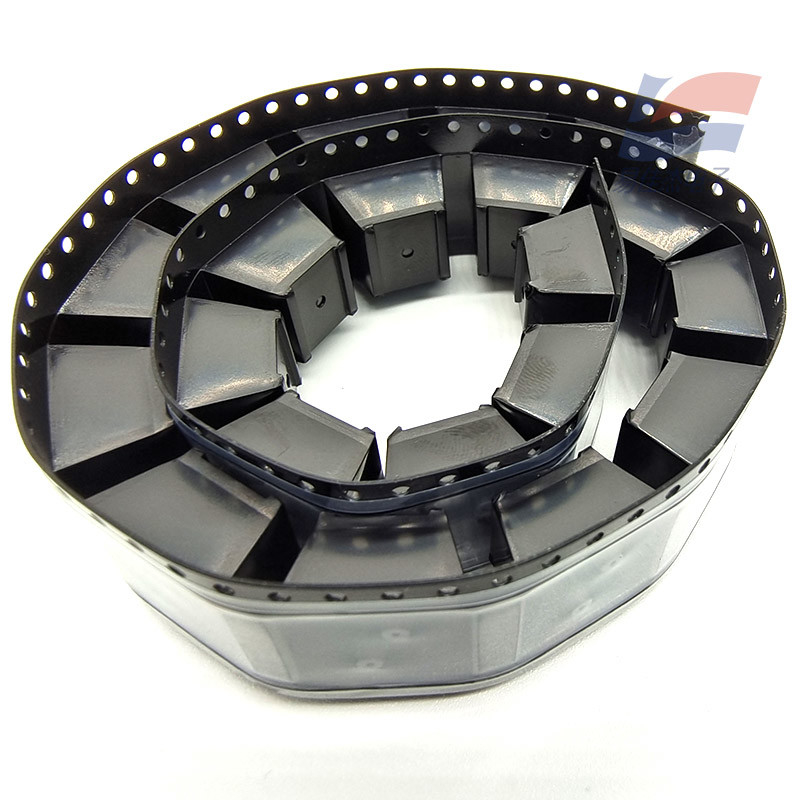

Os produtos da série NPA adotam uma embalagem de montagem de superfície SOIC14.Os sinais de saída estão disponíveis em três tiposEsta série de sensores é particularmente adequada para a instalação de superfície em placas de circuito impresso.Simplificar a produção, instalação e utilização, os produtos podem ser entregues sob a forma de embalagens em rolos e fitas.

Características

Pode ser montado na superfície

2Pressão diferencial, pressão de calibre ou pressão absoluta, aplicações de baixa pressão

3- Faixa de medição de pressão em larga escala: 10 polegadas de coluna de água a 30psi

4Opções de saída: sinal analógico amplificado, saída digital I2C de sequência digital de 14 bits e saída mV não calibrada

5Resolução do sinal de pressão digital: ADC de 14 bits (conversão analógica para digital) / DAC de 11 bits (conversão digital para analógica)

6Sensor de temperatura em modo digital

6-40 a 125°C

7Intervalo de erro: < ± 1,5% FSO

Quando o intervalo de medição é inferior a 1 psi, a capacidade de sobrepressão pode atingir 60x

Aplicação

Dispositivo de pressão positiva do ar - Apneia do sono

2- Ventilador médico multifuncional.

3- Máquina de anestesia médica.

4.Equipamento de segurança de emergência médica

5Medição médica da pressão arterial

6Camas de hospital

7P medição de secadores de cabelo industriais HVAC

8- Controlo industrial do volume de ar variável

9. Fluxo de ar de aquecimento de água industrial

10Controle de programas industriais

Sensor OEM

Precisão (intervalo de erro: ± 1,5% FSO.

Tempo de resposta: 12 ms

Capacidade de sobrepressão: (intervalo < 1 psi) 60xFSO

Capacidade de sobrevoltagem: faixa de 5 psi a 30 psi 2xFSO

Resolução: 11 bits

A gama de medição de pressão do DAC para uma coluna de água de 10 polegadas é de 30psi

Resolução: ADC de 14 bits 16383 passos, taxa de amostragem 12 kHz

O sensor de temperatura de saída de dados em série tem uma precisão de 4°C e 8 bits

Deslocamento de saída zero: 0,44V, 0,5V, 0,56V. Intervalo de valores de saída: 4V

Deslocamento de saída zero: 0,46 V, 0,5 V, 0,54 V. Intervalo de valores de saída: 2,5 V

A faixa de medição de pressão é de 0,36 a 30 psi. 10 "H2O = 0,361psi = 2,49kPa

Incentivar o 1.5MA 10DVC

Potência total (1psi): 70-135 mV

Força total (5 psi a 30 psi): 100 a 166 mV

Output em escala total (15 psi a 30 psi) 70 a 135 mV

Linearidade ± 0,25% FSO

Histerese sob pressão ± 0,05% FSO

O coeficiente de temperatura zero é +30 μV/V/°C

O coeficiente de temperatura do valor da resistência do braço-ponte é de 0,29% /°C

Coeficiente de temperatura de sensibilidade -0,22% FSO

Histerese a temperatura zero de 0,2% FSO

Sensibilidade de posição 0,1% FSO

NPA-100/300/500/600/601/700

100:mv saída, sinal de relação, não calibrado

300: saída de sinal de amplificação analógica, excitação de 3,3 V, calibrado

500: saída de sinal de amplificação analógica, excitação de 5 V, calibrado

600: Zacwire- saída de sinal digital, calibrado, 2 bytes

700Output digital, calibrado, 2 bytes

M: Tem uma interface de pressão proeminente adequada para vários diâmetros

B: Com uma interface de pressão invertida

N: Sem interface

A Shenzhen Yijiajie Electronic Technology Co., Ltd. presta serviços principalmente aos fabricantes OEM na venda de produtos de sensores.fornecemos vendas de produtos e serviços de apoio técnico na China para fabricantes de renome mundialA empresa também é um fornecedor profissional de produtos de detecção e controle na China e em Hong Kong.A empresa de Shenzhen está localizada no cruzamento da estrada Shennan Middle Road e da estrada Huaqiang North Road em ShenzhenEnquanto isso, a empresa possui uma grande quantidade de estoque spot em Shenzhen e Hong Kong e pode fazer encomendas diretamente do exterior com entrega rápida.Esperamos cooperar com fabricantes domésticos relacionados para fornecer à sua empresa produtos de alta qualidade e satisfatórios e tornar seus produtos mais competitivosEsperamos sinceramente cooperar consigo.

SEspecificações:
