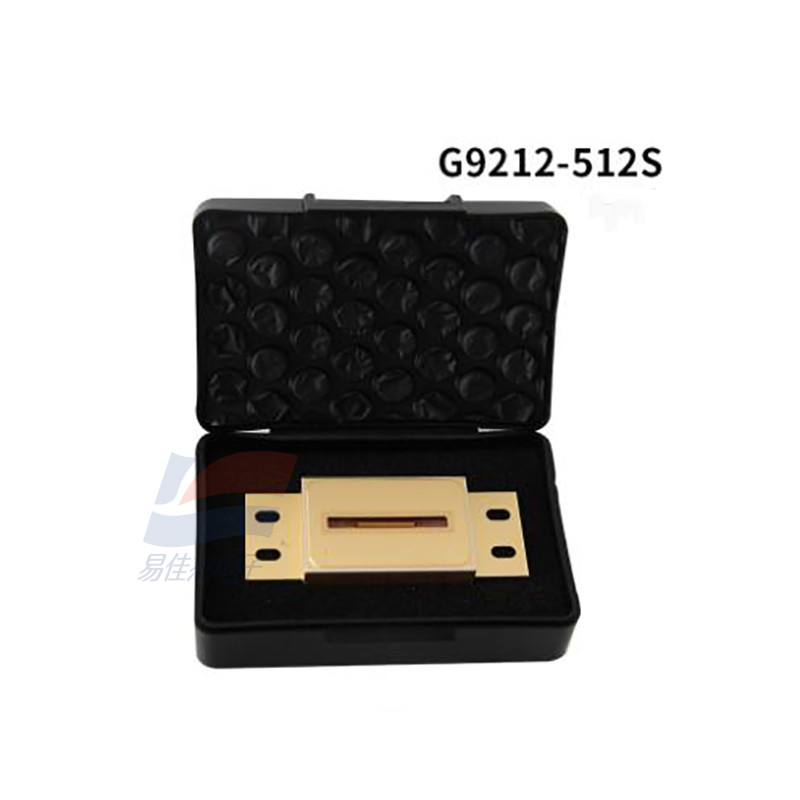

G9212-512S Sensores de imagem lineares em GaAs Sensores de imagem de infravermelho próximo

G9212-512S Sensores de imagem lineares em GaAs Sensores de imagem de infravermelho próximo

Os sensores de imagem lineares InGaAs da série G9211 a G9214/G9205 a G9208 são projetados especificamente para multimídia de infravermelho próximo.
Estes sensores de imagem lineares consistem numa matriz de fotodiodos InGaAs, numa matriz de amplificadores de carga, num
circuito de compensação de deslocamento, um registo de mudança e um gerador de tempo formado em um chip CMO.
composto por transistores CMOS ligados a cada pixel do conjunto de fotodiodos InGaAs.
modo de integração de carga para alcançar uma elevada sensibilidade e uma operação estável na faixa espectral do infravermelho próximo.
hermeticamente fechado para alta fiabilidade.
Os circuitos de processamento de sinal no chip CMO podem ser selecionados entre duas eficiências de conversão (CE) por tensão externa.
O sensor de imagem opera numa ampla gama dinâmica quando CE=16 nV/e" e proporciona um ganho elevado quando CE=320 nV/e~

Características
Ampla gama dinâmica
Baixo ruído e baixa corrente escura
Duas eficiências de conversão selecionáveis
>Circuito anti-saturação
Circuito CDS*1
Circuito de compensação de compensação
Função simples (por gerador de cronometragem integrado) *2
Alta resolução: 25 um pitch (512 ch)
>Low cross-talk

Aplicações
Espectrofotometria multicanal de infravermelho próximo
Termometria por radiação
Inspecção não destrutiva
Produtos relacionados
>Cabeça de detector multicanal InGaAs C8061-01,
C08062-01 (em inglês)
>Controller de cabeça de detector multicanal C7557-01
256 ch: 1 linha de vídeo
512 ch: 2 linhas de vídeo

Ficha de dados
