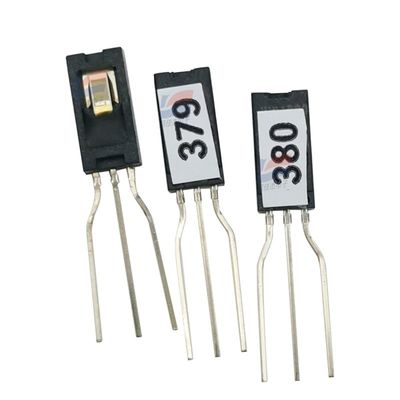

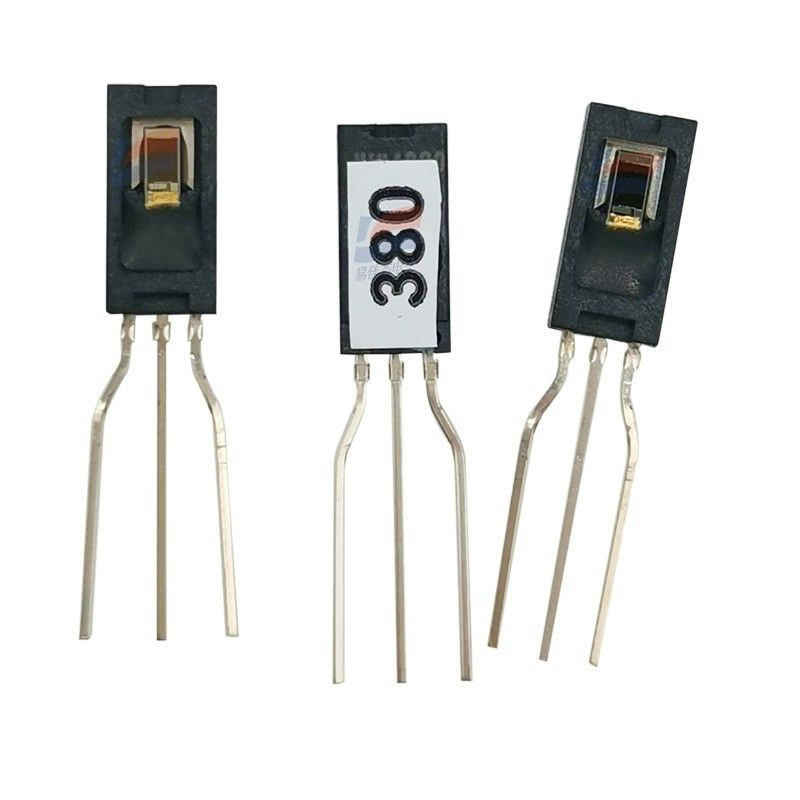

HIH-4000-003 HIH4000-003 Sensor de Humidade Equipamento médico
DESCRIÇÃO:
Os Sensores de Humidade da Série HIH-4000 são projetados especificamente para usuários OEM (Fabricante de Equipamento Original) de alto volume.
A entrada direta para um controlador ou outro dispositivo é possível graças à saída de tensão quase linear deste sensor. Com um consumo de corrente típico de apenas 200 µA, a Série HIH-4000 é frequentemente ideal para sistemas de baixa descarga e operados por bateria.
A intercambialidade apertada do sensor reduz ou elimina os custos de calibração de produção OEM. Dados de calibração de sensor individual estão disponíveis.
A Série HIH-4000 oferece desempenho de detecção de UR (Humidade Relativa) com qualidade de instrumentação em um SIP (Pacote de Linha Única) soldável e com preço competitivo.
Disponível em duas configurações de espaçamento de chumbo, o sensor de UR é um elemento de detecção capacitivo de polímero termoendurecível, aparado a laser, com condicionamento de sinal integrado no chip.
A construção multicamadas do elemento de detecção oferece excelente resistência à maioria dos perigos de aplicação, como molhamento, poeira, sujeira, óleos e produtos químicos ambientais comuns.
CARACTERÍSTICAS:
Carcaça de plástico termoendurecível moldado
Saída de tensão quase linear vs % UR
Intercambialidade aparada a laser
Design de baixa potência
Precisão aprimorada
Tempo de resposta rápido Estável
Desempenho de baixa deriva
Quimicamente resistente
APLICAÇÕES POTENCIAIS:
Equipamentos de refrigeração
HVAC (Aquecimento, Ventilação e Ar Condicionado)
equipamento
Equipamento médico
Secagem
Metrologia
Sistemas alimentados por bateria
Montagens OEM
|
Parâmetro
|
Especificação
|
Condições de Teste
|
| Tipo de Sensor |
Sensor de Humidade Capacitivo |
- |
| Medição Alvo |
Humidade Relativa (UR) |
- |
| Faixa de Medição de Humidade |
0% - 100% UR |
Não condensante |
| Precisão da Humidade |
±3% UR (20% - 80% UR) |
A 25°C (77°F); valor típico |
| |
±5% UR (0% - 100% UR) |
A 25°C (77°F); gama completa |
| Coeficiente de Temperatura de Humidade |
±0,04% UR/°C |
0°C - 60°C (32°F - 140°F) |
| Tempo de Resposta (T63%) |
< 8 segundos |
Mudança de passo: 10% → 90% UR; 25°C |
| Tipo de Saída |
Tensão Analógica (ratiométrica à tensão de alimentação) |
- |
| Faixa de Tensão de Alimentação |
4,0 V DC - 5,8 V DC |
Recomendado: 5,0 V DC |
| Corrente de Alimentação |
100 µA (máx) |
Durante a medição |
| |
10 µA (máx) |
Modo de espera (se aplicável) |
| Faixa de Temperatura de Operação |
-40°C - 85°C (-40°F - 185°F) |
- |
| Faixa de Temperatura de Armazenamento |
-40°C - 85°C (-40°F - 185°F) |
- |
| Tensão de Saída a 0% UR |
0,8 V DC (min) - 1,2 V DC (máx) |
A 5,0 V de alimentação; 25°C |
| Tensão de Saída a 50% UR |
2,3 V DC (min) - 2,7 V DC (máx) |
A 5,0 V de alimentação; 25°C |
| Tensão de Saída a 100% UR |
3,8 V DC (min) - 4,2 V DC (máx) |
A 5,0 V de alimentação; 25°C |
| Estabilidade a Longo Prazo |
< ±1% UR/ano |
Típico; em condições normais de operação |
| Tipo de Pacote |
DIP de 4 pinos (Pacote Dual In-Line) |
- |
| Peso |
~2,5 gramas |
Valor aproximado |
