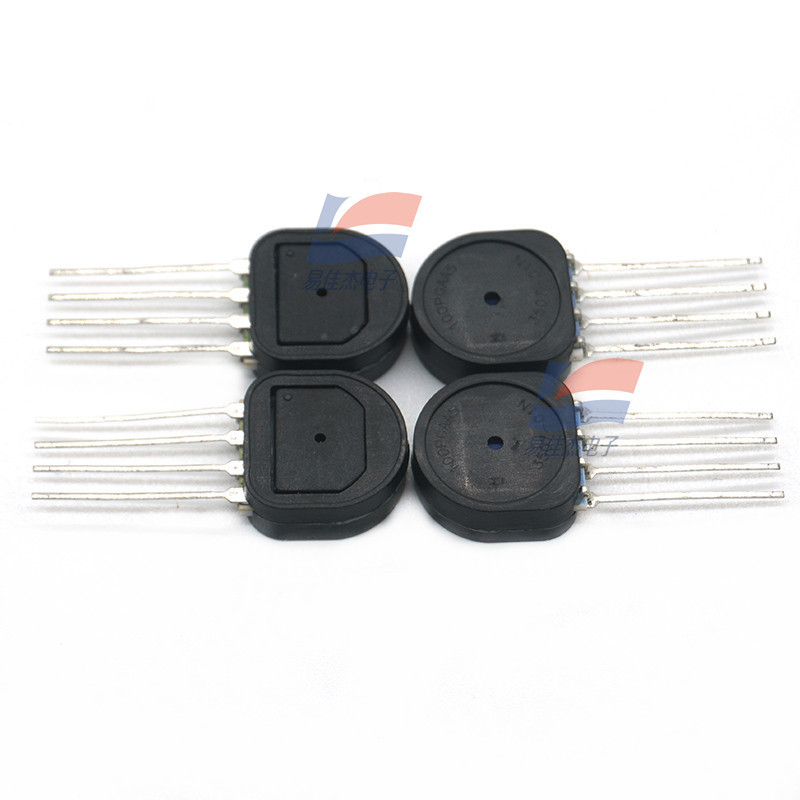

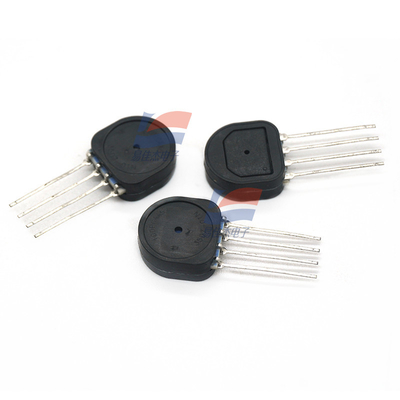

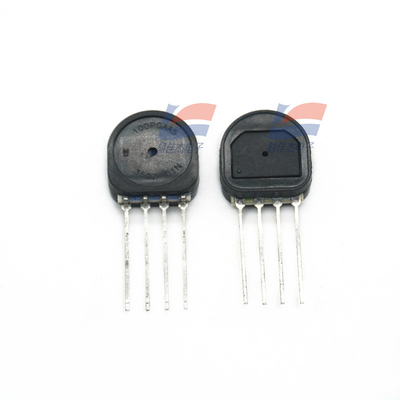

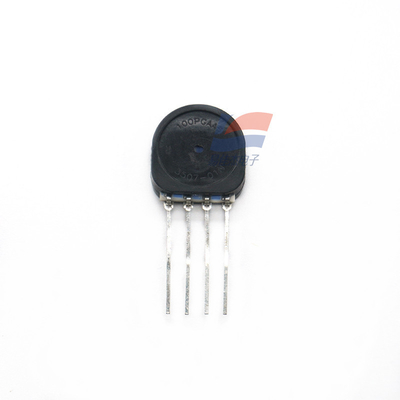

YJJ SSCSSNN100PGAA5 Sensor de pressão de silício piezoresistivo de série de silicone cerâmica (SSC)

Descrição do Produto:

Sensor de Pressão de Silício Piezoresistivo da Série SSC (Silicon Ceramic) SSCNN100PGAA5

Características:

A série de cerâmica de silício (SSC) de precisão padrão é um sensor de pressão de silício piezoresistivo que oferece saída analógica ou digital proporcional para fornecer leituras de pressão em uma ampla faixa de pressão de escala total e faixa de temperatura.

A série SSC pode realizar calibração abrangente e compensação de temperatura para posição zero do sensor, sensibilidade, coeficiente de temperatura e não linearidade usando circuitos integrados específicos da aplicação na placa de circuito. Atualiza os valores de saída analógica calibrados e os valores de saída digital em taxas de aproximadamente 1 kHz e 2 kHz, respectivamente.

Calibra a série SSC dentro da faixa de temperatura de -20 °C a 85 °C [-4 °F a 185 °F]. A característica deste sensor é que ele pode operar sob uma única condição de fonte de alimentação de 3,3 Vcc ou 5,0 Vcc.

Esses sensores podem medir pressão absoluta, pressão manométrica ou pressão diferencial. O sensor de pressão absoluta usa a pressão de vácuo como valor de referência interno, e seu valor de saída é proporcional à pressão absoluta. O sensor tipo pressão manométrica usa a pressão atmosférica como referência e fornece um valor de saída proporcional à diferença da pressão atmosférica. O sensor de pressão diferencial pode medir a pressão entre duas portas de pressão.

TruStability O sensor de pressão é projetado para ser usado em conjunto com gases não corrosivos e não iônicos, como ar e outros gases secos. O desempenho desses sensores pode ser estendido para uma faixa de pressão acima de 40 mbar, 4 kPa e 20 inH2O através de uma rica variedade de opções.

Todos os produtos são projetados e fabricados de acordo com o padrão 9001.

Faixa de pressão

±1,6 mbar a ±10 bar, ±160 Pa a ±1 MPa, ±0,5 inH20 a ±150 psi

Tipo de pressão: Manométrica

Pressão de trabalho: 0 psi a 100 psi

Precisão: 0,25%

Tipo de saída: Analógica

Estilo de instalação: Through Hole

Tensão de alimentação de trabalho: 5 V

Tipo de porta: Manifold

Resolução: 12 bits

Pacote/Caixa: SIP-4

Temperatura mínima de operação: -20 °C

Temperatura máxima de operação: + 85 °C

Série: SSC

Marca: Hon

Corrente de alimentação de trabalho: 2 mA

Tipo de produto: Sensores de Pressão para Montagem em Placa

50

Subcategoria: Sensores

Tensão de alimentação - Máxima: 5,25V

Tensão de alimentação - Mínima: 4,75V

Nome da marca: TruStability

Peso unitário: 1 g
