60 mW Consumo de energia Sensor de fluxo de ar compensado AWM720P1 Ratiometricidade precisa e design compacto

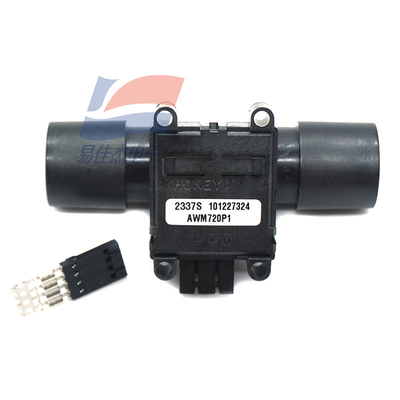

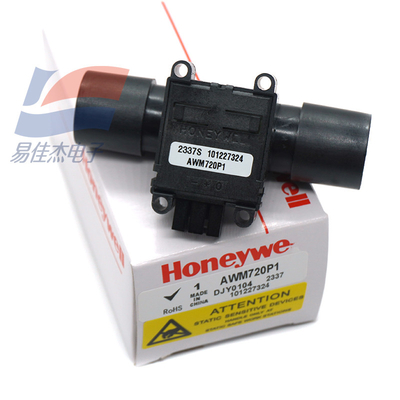

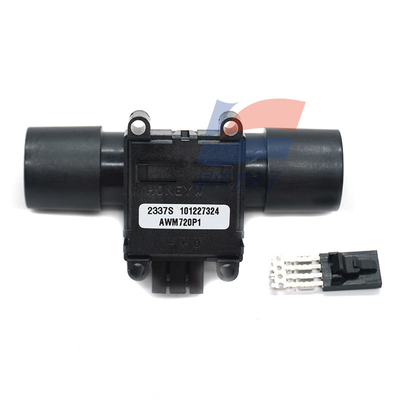

                                                                 Sensor de fluxo de ar compensado AWM720P1

Sensores de fluxo de ar da série AWM700Descrição
Os sensores de fluxo de ar compensados/amplificados da série AWM700 fornecem medição de fluxo em linha com uma caixa de fluxo de desvio especialmente concebida.Estes sensores medem o caudal de até 300 litros padrão por minuto (SLPM) enquanto induzem uma queda de pressão típica de 1 inH2O.

O AWM700 possui uma capacidade de fluxo de alta faixa em um pacote pequeno, bem como um tempo de resposta de 6 ms. Estes sensores exigem uma fonte de 10 Vdc, mas consomem apenas 60 mW de energia.

O pacote de plástico compacto resiste a pressões excessivas de 1720 mbar. 172 kPa. 25 psi sem comprometer o desempenho. O conector compatível com AMP fornece conexão confiável.

A série AWM700 fornece uma combinação de confiabilidade comprovada, alta precisão e características operacionais de precisão.Os circuitos de sensores AWM700 realizam amplificação e compensação de temperatura.

Os AWM720P1 e AWM730B5 foram desenvolvidos principalmente para o mercado de ventilação médica e atendem aos requisitos de alto desempenho de muitas aplicações de instrumentação médica e analítica.

Sensores de fluxo de ar da série AWM700Características e benefícios principais
• Tubos de fluxo para intervalos de até 300 SLPM: fornece baixa queda de pressão na aplicação do cliente
• Escala nula e escala completa altamente estáveis: não requer recalibração na maioria das aplicações
• Projeto de embalagem compacta: ocupa menos espaço no compartimento do cliente, reduzindo potencialmente os custos de produção; o tamanho do compartimento também pode ser reduzido para facilitar o encaixe em aplicações de espaço limitado
• Erros de baixa histerese e de repetibilidade (menos de 0,35% da leitura): proporciona melhor precisão do sistema
• Tempo de fluxo de resposta melhorado de 6 ms: captura o evento de fluxo completo
• Baixo consumo energético: permite a utilização em dispositivos portáteis e aplicações a bateria

Sensores de fluxo de ar da série AWM700Aplicações potenciais
Medicina
• Concentradores e conservadores de oxigénio
• Respiradores e ventiladores
• Nebulizadores
• Pressão positiva contínua nas vias aéreas (CPAP)
• Máquinas de anestesia
INDUSTRIAL
• Controladores de fluxo de massa
• Sistemas de telecomunicações
• Controles ambientais do clima
• Controles de células de combustível
• Equipamento de solda e lasers de controlo de gás de processo

Sensores de fluxo de ar da série AWM700Especificações

Características	Parâmetro
	AWM720P1	AWM730B5
Intervalo de fluxo	+200 SLPM	± 300 SLPM
Voltagem de excitação	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Fornecimento de energia	8.0 Vdc min./10.0 Vdc tip./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Consumo de energia	60 mW
Carga de saída: afundamento fornecimento	Tipo 10 mA. Tipo 20 mA
Gás de calibração	ar
Mudança de tensão zero: 25 °C a -25 °C [77 °F a -13 °F] 25 °C a 85 °C [77 °F a 185 °F] 25 °C a 5 °C [77 °F a 41 °F] 25 °C a 60 °C [77 °F a 140 °F]	-2,0 Vdc % tipo de leitura. +2,0 Vdc % tipo de leitura. - Não. - Não.	- Não. - Não. Tipo de leitura de ±2,5% Tipo de leitura de ±2,5%
Erro de ratiometria	Tipo de leitura ± 0,30%.	- Não.
Repetitividade e histerese	± 0,50% de leitura máxima.	±0,035 Vdc tipo.
Tempo de resposta	6 ms tip.	Tipo 10 ms.
Tempo de aquecimento	- Não.	5 s
Caída de pressão em escala completa	25 mbar, 250 Pa, 1,0 inH20.	30 mbar 300 Pa 1,2 inH20 tipo.
Superpressão	1720 mbar. 172 kPa. 25 psi no máximo.	1034 mbar. 103 kPa.
Intervalo de temperatura: operação armazenamento	-25 °C a 85 °C [-13 °F a 185 °F] -40 °C a 90 °C [-40 °F a 194 °F]	5 °C a 60 °C [41 °F a 140 °F] -40 °C a 90 °C [-40 °F a 194 °F]
Sensibilidade à orientação	- Não.	< 0,005 Vdc variação de tipo a 5 Vdc excitação entre quaisquer duas direcções
Peso	34 g [1,20 oz]	23,2 g [0,75 oz]
Conector	AMP 103956-3 de inserção rápida, equipado com sensor
