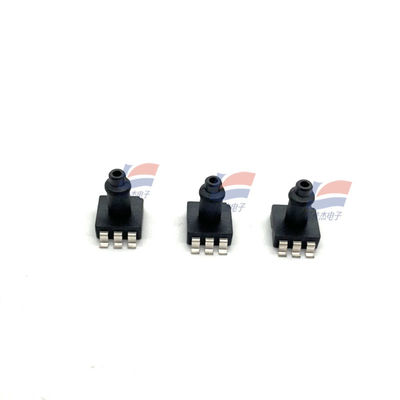

YJJ XGZP166 Tubo de admissão curto Sensor de pressão de gás de 3 mm POCT Analisador imunocantificatório de sangue 10kPa

Descrição do produto:

XGZP166 Tubo de admissão curto Sensor de pressão de gás de 3 mm POCT Analisador imunocantificatório de sangue 10kPa

Características:

Faixa de medição: -100 kpa a 0kPa... 350kPa

Tecnologia MEMS

Formulário de medição da pressão

Formulário de embalagem SOP, bocal de ar curto de 3 mm

Apto para gases não corrosivos

Intervalo de temperatura de funcionamento: 30°C a +100°C

A câmara de pressão do chip está sob pressão

A direção dos pinos pode ser selecionada

Performance elétrica

Fornecimento de energia: ≤15VDC ou ≤3,0mA DC

Impedância de entrada:4kQ a 6kQ

Impedância de saída:4kQ a 6kQ

Resistência de isolamento: 100 m · 100VDC

Sobrecarga admissível: sobrecarga admissível:3 vezes a escala total (intervalo de pressão ≤ 40 kPa)

2 vezes a escala total (40kPa< faixa de pressão ≤ 200 kpa)

1.5 vezes a escala total (200kPa< faixa de pressão ≤ 350kPa)

Um sinal de saída de tensão com uma relação linear proporcional da pressão aplicada.

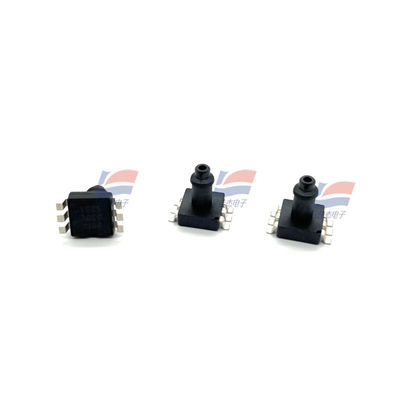

O componente sensível à pressão XGZP166 é um componente OEM embalado na forma padrão SOP8, que é conveniente para os usuários adotarem montagem de superfície

O bico de ar de superfície é concebido com um gancho, que é adequado para a estrutura de pressão de admissão de ar lateral e impede efetivamente a queda do bico de ar.

Possui excelente linearidade, repetibilidade e estabilidade, alta sensibilidade e é conveniente para os usuários depurar e compensar a saída e a deriva de temperatura.

Desempenho estrutural

Chip sensível à pressão: material de silício

Fios de chumbo: fios de ouro

Concha de encapsulamento: material PPS

Pin: de cobre revestido de prata

Peso líquido: Aproximadamente 0,4 gramas

"Performance elétrica"

Fornecimento de energia: ≤ 15 V CC ou ≤ 3,0 mA DC

Impedância de entrada: 4 kΩ a 6 kΩ

Impedância de saída: 4 kΩ a 6 kΩ

Resistência de isolamento: 100MΩ,100VDC

Sobrecarga admissível: 3 vezes a pressão estática máxima (pressão estática máxima ≤ 40 kPa)

1.5 vezes a pressão estática máxima (40 kPa < pressão estática máxima ≤ 350 kPa)

condições"

Meio de medição: ar

Temperatura média: (25±1) °C

Temperatura ambiente: (25±1) °C

Vibração: 0,1 g ((1 m/s 2) Max

Humidade: (50%±10%) RH

Fornecimento de energia: (5±0,005) V DC

É utilizada apenas como condição de ensaio de referência para os seguintes parâmetros básicos:

SEspecificações:
