Detalhes do produto:
|
| Intervalo de temperatura de funcionamento: | -30°C a +100°C | Fornecimento de energia: | ≤15VDC ou ≤3,0mA DC |
|---|---|---|---|
| Impedância de entrada: | 4kQ a 6kQ | Impedância de saída: | 4kQ a 6kQ |
| Resistência ao isolamento: | 100MQ, 100VDC | Sobrecarga admissível: | Intervalo de pressão ≤ 40 kPa |
| Destacar: | Pedaço de massagem revés,40 kPa Reverse Patch Pequeno em tamanho,Método de pressão sanguínea portátil |
||
Descrição do produto:

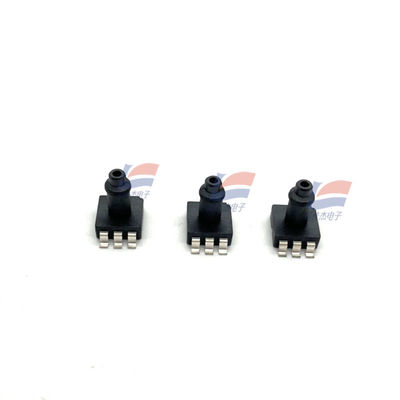

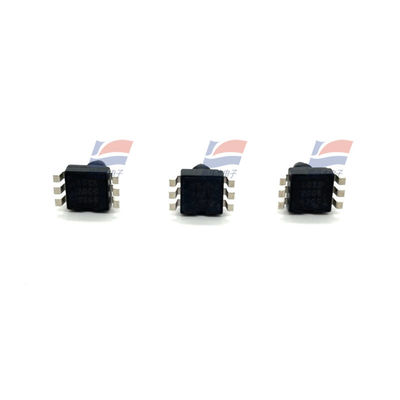

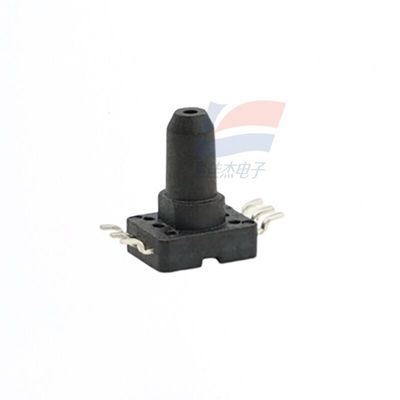

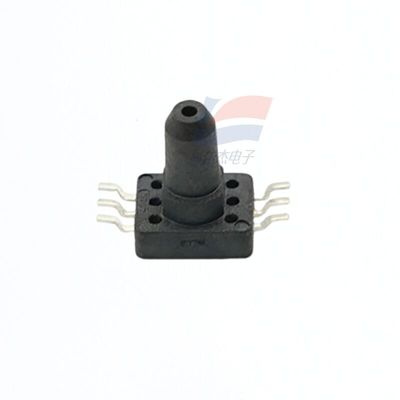

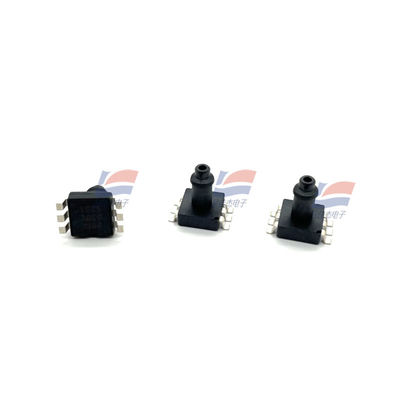

XGZP167 Reverse Patch Pequeno em tamanho é adequado para monitor de pressão arterial portátil e almofada de massagem com uma pressão de 40 kPa
Características:
Intervalo de medição: -100 kPa a 0 kPa... 200 kPa
Tecnologia MEMS
Formulário de medição da pressão
Formulário de embalagem SOP
Apto para gases não corrosivos
Intervalo de temperatura de funcionamento: 30°C a +100°C
A câmara de pressão do chip está sob pressão
Dimensões ultrapequenas
Performance elétrica
Fornecimento de energia: ≤15VDC ou ≤3,0mA DC
Impedância de entrada:4kQ a 6kQ
Impedância de saída:4kQ a 6kQ
Resistência de isolamento: 100MQ, 100VDC
Sobrecarga admissível:3 vezes a escala total (intervalo de pressão ≤ 40 kPa)
2 vezes a escala total (40kPa< faixa de pressão ≤ 200 kpa)
Um sinal de saída de tensão com uma relação linear proporcional da pressão aplicada.
O componente sensível à pressão XGZP166 é um componente OEM embalado na forma padrão SOP8, que é conveniente para os usuários adotarem montagem de superfície
O bico de ar de superfície é concebido com um gancho, que é adequado para a estrutura de pressão de admissão de ar lateral e impede efetivamente a queda do bico de ar.
Possui excelente linearidade, repetibilidade e estabilidade, alta sensibilidade e é conveniente para os usuários depurar e compensar a saída e a deriva de temperatura.
Desempenho estrutural
Chip sensível à pressão: material de silício
Fios de chumbo: fios de ouro
Concha de encapsulamento: material PPS
Pin: de cobre revestido de prata
Peso líquido: Aproximadamente 0,4 gramas
"Performance elétrica"
Fornecimento de energia: ≤ 15 V CC ou ≤ 3,0 mA DC
Impedância de entrada: 4 kΩ a 6 kΩ
Impedância de saída: 4 kΩ a 6 kΩ
Resistência de isolamento: 100MΩ,100VDC
Sobrecarga admissível: 3 vezes a pressão estática máxima (pressão estática máxima ≤ 40 kPa)
1.5 vezes a pressão estática máxima (40 kPa < pressão estática máxima ≤ 350 kPa)
condições"
Meio de medição: ar
Temperatura média: (25±1) °C
Temperatura ambiente: (25±1) °C
Vibração: 0,1 g ((1 m/s 2) Max
Humidade: (50%±10%) RH
Fornecimento de energia: (5±0,005) V DC
É utilizada apenas como condição de ensaio de referência para os seguintes parâmetros básicos:
SEspecificações:
| Faixa de medição | - 100 kPa a 0 kPa... 200 kPa. |
| Forma de embalagem | SMD/DIP |
| Temperatura de funcionamento | 0°C a 40°C |
| Intervalo de temperatura de funcionamento | -30°C a +100°C |
