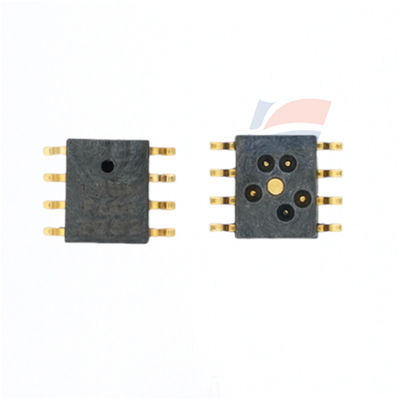

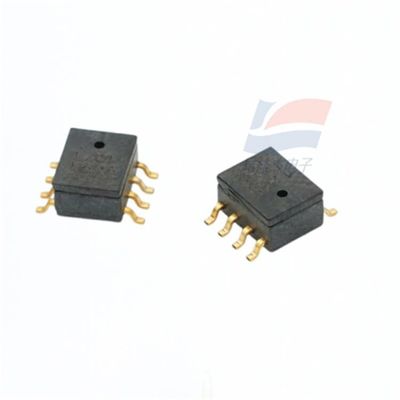

YJJ XGZP170 Sensor de pressão pieoresistiva é usado para pressão de água impermeável e altamente estável na água da torneira

Descrição do produto:

XGZP170 Sensor de pressão pieoresistiva é usado para pressão de água impermeável e altamente estável na água da torneira

Características:

Intervalo de medição: -100 kPa a 0 kPa... 1000 kPa

Tecnologia MEMS

Formulário de medição da pressão

Formulário de embalagem SOP ou DIP

Apto para gases não corrosivos

Intervalo de temperatura de funcionamento: 30°C a +100°C

A câmara de pressão do chip está sob pressão

A direção dos pinos pode ser selecionada

Performance elétrica

Fornecimento de energia: ≤15VDC ou ≤3,0mA DC

Impedância de entrada:4kQ a 6kQ

Impedância de saída:4k2 a 6kQ

Resistência de isolamento: 100MQ, 100VDC

Sobrecarga admissível: sobrecarga admissível:3 vezes a escala total (intervalo de pressão ≤ 40 kPa)

2 vezes a escala total (40kPa< faixa de pressão ≤ 200 kpa)

1.5 vezes a escala completa (200kPa< faixa de pressão ≤ 1000kPa)

Chip sensível à pressão: material de silício

Fios de chumbo: fios de ouro

Concha de encapsulamento: material PPS

Pin: de cobre revestido de prata

Peso líquido: Aproximadamente 0,4 gramas

"Performance elétrica"

Fornecimento de energia: ≤ 15 V CC ou ≤ 3,0 mA DC

Impedância de entrada: 4 kΩ a 6 kΩ

Impedância de saída: 4 kΩ a 6 kΩ

Resistência de isolamento: 100MΩ,100VDC

Sobrecarga admissível: 3 vezes a pressão estática máxima (pressão estática máxima ≤ 40 kPa)

1.5 vezes a pressão estática máxima (40 kPa < pressão estática máxima ≤ 350 kPa)

condições"

Meio de medição: ar

Temperatura média: (25±1) °C

Temperatura ambiente: (25±1) °C

Vibração: 0,1 g ((1 m/s 2) Max

Humidade: (50%±10%) RH

Fornecimento de energia: (5±0,005) V DC

É utilizada apenas como condição de ensaio de referência para os seguintes parâmetros básicos:

SEspecificações:
