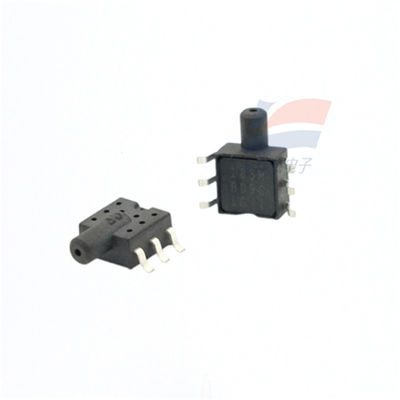

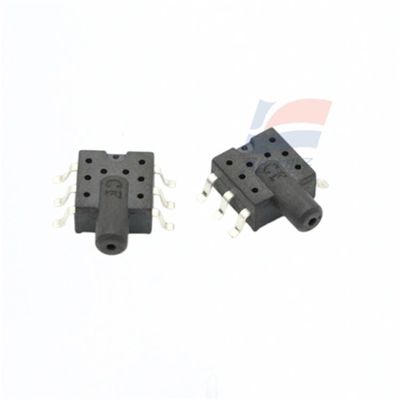

YJJ XGZP185 Sensor de pressão para gases não corrosivos 6kΩ Impedância de saída e capacidade de sobrecarga 3x

Descrição do produto:

XGZP185 Sensor de pressão é adequado para gases não corrosivos com um intervalo selecionável

Características:

XGZP185 piezoresistive elemento sensível à pressão é um sensor de pressão adequado para campos como biomedicina e eletrônica automotiva.Seu componente principal é um chip de silício piezoresistivo sensível à pressão processado pela tecnologia MEMSEste chip sensível à pressão consiste de uma membrana elástica e quatro resistores integrados na membrana.Quando a pressão age sobre a membrana elástica, a ponte gerará um sinal de saída de tensão linearmente proporcional à pressão aplicada.

O componente sensível à pressão XGZP183 é um componente OEM embalado na forma padrão SOP6, que é conveniente para os usuários usarem montagem na superfície.que pode prevenir eficazmente a umidade e o vapor de óleo.

Possui excelente linearidade, repetibilidade e estabilidade, alta sensibilidade e é conveniente para os usuários depurar e compensar a saída e a deriva de temperatura.

Desempenho estrutural

Chip sensível à pressão: material de silício

Fios de chumbo: fios de ouro

Concha de embalagem: Material PPS

Pins: Revestidos de ouro

Adesivo protetor: borracha de silicone contendo flúor

Performance elétrica

Fornecimento de energia: ≤15VDC ou ≤3,0mADC

Impedância de entrada:4kQ a 6k2

Impedância de saída:4kQ a 6kQ

Resistência de isolamento: 100 m · 100VDC

Sobrecarga admissível: 15 vezes a escala total

Intervalo de medição: -100 kPa a 0 kPa... 1000 kPa

Tecnologia MEMS

Formulário de medição da pressão

Formulário de embalagem SOP

Apto para gases não corrosivos

Intervalo de temperatura de funcionamento: 30°C a +100°C

A câmara de pressão do chip está sob pressão

A direção dos pinos pode ser selecionada

Performance elétrica

Fornecimento de energia: ≤15VDC ou ≤3,0mA DC

Impedância de entrada:4kQ a 6k2

Impedância de saída:4kQ a 6kΩ

Resistência de isolamento: 100 m 2,100VDC

Sobrecarga admissível: 3 vezes a escala total (intervalo de pressão ≤ 40 kPa) 2 vezes a escala total (40 kPa < intervalo de pressão ≤ 200 kPa)

1.5 vezes a escala completa (200kPa< faixa de pressão ≤ 1000kPa)

SEspecificações:
