YJJ XGZP190 Sensor barométrico de pressão diferencial para medição de temperatura do ar média e ambiente 25±1 C MV Ventilador SOP8

Descrição do produto:

XGZP190 Sensor barométrico de pressão diferencial Ventilador de filtro de ar MV diferencial SOP8

Características:

Intervalo de medição: -100 kPa a 0 kPa... 1 kPa... 200 kPa

Tecnologia MEMS

Formulário de diferencial de pressão ou de manômetro de pressão

Formulário de embalagem SOP, estrutura anti-gotas do bico de ar

É aplicável a gases não corrosivos

Intervalo de temperatura de funcionamento: -30°C a +100°C

A direção dos pinos pode ser selecionada

"Campo de aplicação"

Áreas médicas como respiradores, espirômetros e dispositivos de tratamento da apneia do sono

Detecção de fluxo de ar, aquecimento, ventilação e ar condicionado, equipamento pneumático, interruptores de pressão e outros campos industriais

Ciências biológicas, pequenos aparelhos domésticos, electrónica de consumo, equipamento desportivo e de condicionamento físico, equipamento de combate a incêndios, Internet das Coisas e outros domínios

Visão geral do produto

O elemento sensível à pressão piezoresistivo XGZP190 é um sensor de pressão adequado para campos como biomedicina e eletrônica automotiva.

Trata-se de um chip de silício piezorresistivo sensível à pressão processado pela tecnologia MEMS.

É composto por quatro resistores, os quatro varistores formam a estrutura da ponte de Wheatstone, quando a pressão é aplicada à membrana elástica, a ponte gera um ponto de contato.

Um sinal de saída de tensão com uma relação linear proporcional da pressão aplicada.

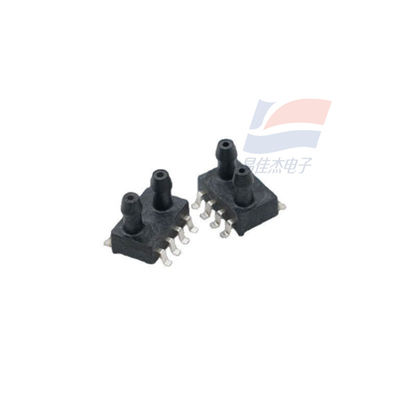

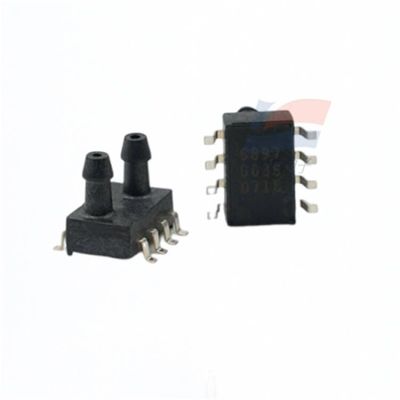

O componente sensível à pressão XGZP190 é um componente OEM embalado na forma padrão SOP8, que é conveniente para os usuários adotarem montagem de superfície e gás

A boca é projetada com um gancho, evitando efetivamente que a mangueira caia sob pressão.

Possui excelente linearidade, repetibilidade e estabilidade, alta sensibilidade e é conveniente para os usuários depurar e compensar a saída e a deriva de temperatura.

Desempenho estrutural

Chip sensível à pressão: material de silício

Fios de chumbo: fios de ouro

Concha de encapsulamento: material PPS

Pin: de cobre revestido de prata

Peso líquido: Aproximadamente 0,4 gramas

"Performance elétrica"

Fornecimento de energia: ≤ 15 V CC ou ≤ 3,0 mA DC

Impedância de entrada: 4 kΩ a 6 kΩ

Impedância de saída: 4 kΩ a 6 kΩ

Resistência de isolamento: 100MΩ,100VDC

Sobrecarga admissível: 3 vezes a pressão estática máxima (pressão estática máxima ≤ 40 kPa)

1.5 vezes a pressão estática máxima (40 kPa < pressão estática máxima ≤ 200 kPa)

Pressão máxima de sobrecarga no extremo de baixa pressão de P2:250 KPA

Meio de medição: ar

Temperatura média: (25±1) °C

Temperatura ambiente: (25±1) °C

Vibração: 0,1 g ((1 m/s 2) Max

Humidade: (50%±10%) RH

Fornecimento de energia: (5±0,005) V DC

SEspecificações:
