Descrição do produto:

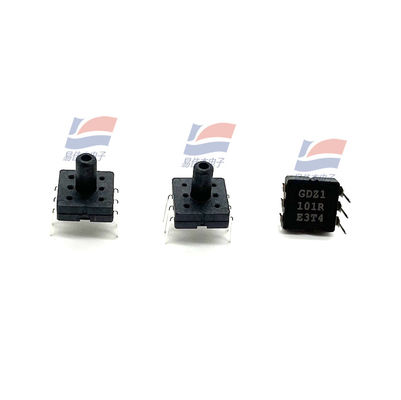

XGZP040DB1F Sensor de pressão -100kPa a 0kPa... 700kPa é usado para máquinas de embalagem a vácuo
Características:
Intervalo de medição: -100 kpa a 0kPa... 700kPa
Tecnologia MEMS
Formulário de medição da pressão
Formulário de embalagem SOP ou DIP
É aplicável a gases não corrosivos
Intervalo de temperatura de funcionamento: 30°C a +100°C
A câmara de pressão do chip está sob pressão
A direção dos pinos pode ser selecionada
"Campo de aplicação"
Áreas médicas como monitores eletrónicos de pressão arterial, ventiladores, geradores e monitores de oxigénio
Áreas de eletrônica automotiva, tais como manômetros de pressão dos pneus, MAP, direção assistida e assistência ao freio
O sector dos equipamentos desportivos e de condicionamento físico, tais como massagistas, cadeiras de massagem e colchões de ar
Máquinas de embalagem a vácuo, misturadoras a vácuo, misturadoras a vácuo, caixas de conservação de vácuo, bombas a vácuo e outros campos de pressão negativa a vácuo
Máquinas de lavar roupa, máquinas de cerveja, máquinas de café, aspiradores, purificadores de água, manômetros de pressão, componentes pneumáticos e outros
Visão geral do produto
O elemento piezorresistivo sensível à pressão do tipo XGZP é um sensor de pressão adequado para campos como biomedicina e eletrônica automotiva, e sua parte central
Trata-se de um chip de silício piezoresistivo sensível à pressão processado pela tecnologia MEMS.
Composto por quatro resistores, os quatro varistores formam uma estrutura de ponte Wheatstone.
Um sinal de saída de tensão em que a pressão está numa relação linear proporcional.

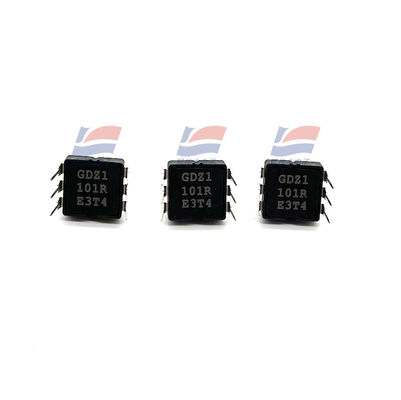

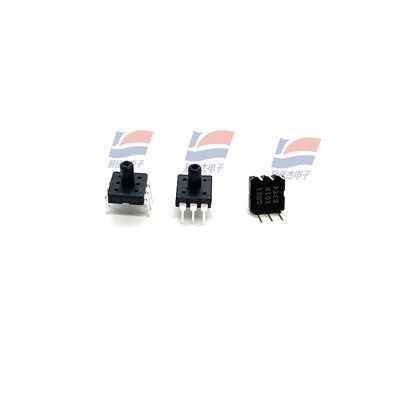

Os componentes sensíveis à pressão do tipo XGZP são componentes OEM embalados em formulários padrão SOP6 e DIP6, facilitando a montagem de superfície para os utilizadores
Ou pode ser instalado por inserção direta em duas linhas
Possui excelente linearidade, repetibilidade e estabilidade, alta sensibilidade e é conveniente para os usuários depurar e compensar a saída e a deriva de temperatura.
Especificações:
| Corrente de funcionamento @25°C |
1700 uA |
| Condensador de filtro |
100 nF |
| PSRR |
60 dB |
| Carga de corrente de saída |
5 mA |
