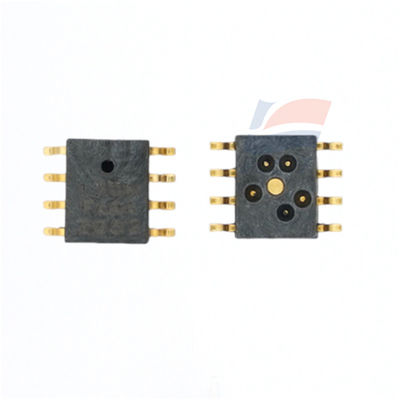

O sensor de pressão de medição YJJ XGZP193-200kPa foi calibrado com um bico de admissão de ar lateral compensado pela temperatura

Descrição do produto:

Sensor de pressão de medição XGZP193-200kPa foi calibrado com um bico de admissão de ar lateral compensado por temperatura

Características:

Intervalo de medição: 0 kPa a 100 kPa... 700 kPa

Tecnologia MEMS

Forma da pressão absoluta

Formulário de embalagem SOP, tratamento de preenchimento de cola

É adequado para gases ou líquidos não corrosivos e não condutores

Intervalo de temperatura de funcionamento: 30°C a +100°C

Dimensões pequenas

Performance elétrica

Fornecimento de energia: ≤15VDC ou ≤3,0mA DC

Impedância de entrada:4kQ a 6kQ

Impedância de saída:4kQ a 6kQ

Resistência de isolamento: 100 m · 100VDC

Sobrecarga admissível:1.5 vezes a escala completa

Pressão de ruptura: ≥ 2 vezes a escala completa

O sensor de pressão XGZP193 é aplicável a campos como biomedicina, controle industrial e Internet das Coisas.

Chips sensíveis à pressão piezoresistivos de silício processados por tecnologia.

Quando a pressão age sobre a membrana elástica, a ponte gerará uma linha que está alinhada com a pressão aplicada

O circuito embutido tem calibrado os parâmetros do sensor, tais como saída de ponto zero, saída em escala completa e desvio de temperatura

E a compensação é fornecida para gerar um sinal de saída de tensão padrão de alta precisão com a tensão de alimentação como referência.

O sensor de pressão XGZP193 é embalado em uma forma padrão DIP plug-in, que é conveniente para os usuários instalar.

Prevenir a queda do dispositivo de pressurização devido a uma pressão excessiva.

O meio de medição do sensor de pressão XGZP193 limita-se a gases não corrosivos como o ar.

Para os meios de comunicação, por favor, sentam-se à vontade para perguntar.

"Performance estrutural"

Chip sensível à pressão: material de silício

Fios de chumbo: fios de ouro

Material da casca: PPS

Sobrecarga admissível: 3 vezes a escala total (intervalo de pressão ≤ 50 kPa)

2 vezes a escala total (50kPa< faixa de pressão ≤ 200 kpa)

Xgzp193_folha de especificações _chinês _V1.3

Um quinto.

A perfeição é revelada sob pressão

Xgzp192_folha de especificações _chinês _V1.3 2/5

Meio de medição: ar

Temperatura média: (25±1) °C

Temperatura ambiente: (25±1) °C

Vibração: 0,1 g ((1 m/s 2) Max

Humidade: (50%±10%) RH

Fornecimento de energia: (10±0,005) VDC

É utilizada apenas como condição de ensaio de referência para os seguintes parâmetros básicos:

Especificações:
