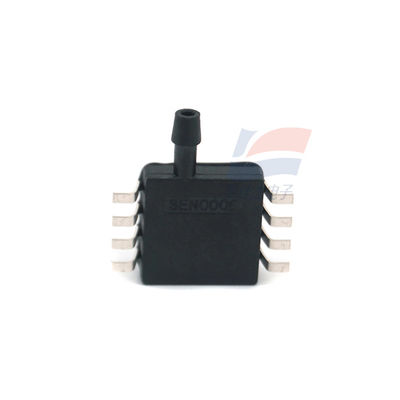

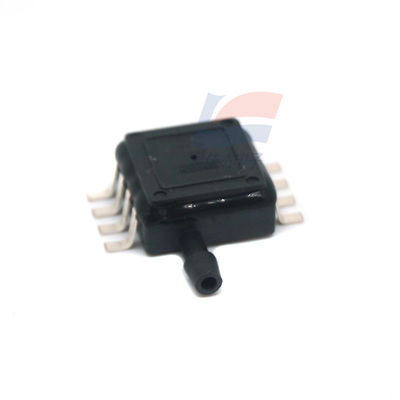

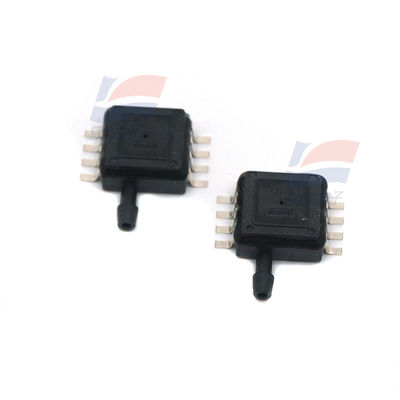

Sensor de Pressão Manométrica YJJ XGZP194-10kPa, Saída mV, Lado Horizontal, Dupla Entrada de Ar, Máquina de Lavar

Descrição do Produto:

Sensor de Pressão Manométrica XGZP194-10kPa Saída mV Entrada de Ar Dupla Horizontal Máquina de Lavar

Características:

Faixa de medição: 0kPa a 10, 50, 100, 200

Tecnologia MEMS

Tipo de pressão manométrica

Sinal de saída de calibração analógica

Boa substituibilidade, plug and play

Várias faixas de pressão e saídas podem ser personalizadas

Campo de aplicação

Dispositivos hemostáticos, ventiladores, geradores de oxigênio, monitores e outros campos médicos; massageadores, cadeiras de massagem, colchões de ar e outros campos de equipamentos esportivos e de fitness; proteção contra incêndio inteligente, casa inteligente e outros campos da Internet das Coisas; manômetros, componentes pneumáticos e outros campos de controle industrial

Desempenho estrutural

Chip sensível à pressão: Material de silício

Fio condutor: Fio de ouro

Material da carcaça: Material PPS, FR4

Sobrecarga permitida: 2 vezes a escala total

O sensor de pressão XGZP194 é aplicável a campos como biomedicina, controle industrial e Internet das Coisas. Seu componente principal é um dispositivo MEMS

Chips piezoresistivos de silício sensíveis à pressão processados ​​por tecnologia. Este chip sensível à pressão consiste em uma membrana elástica e quatro resistores integrados na membrana.

Quatro varistores formam a estrutura da ponte de Wheatstone. Quando a pressão atua na membrana elástica, a ponte gerará uma linha que está em linha com a pressão aplicada

Sinal de saída de tensão com uma relação proporcional. O circuito embutido calibrou os parâmetros do sensor, como saída de ponto zero, saída de escala total e deriva de temperatura

E a compensação são fornecidas para gerar um sinal de saída de tensão padrão de alta precisão com a tensão de alimentação como referência.

O sensor de pressão XGZP194 é embalado em uma forma de plug-in DIP padrão, o que é conveniente para os usuários instalarem. O design do bico de entrada de ar com um gancho pode

Impedir que o dispositivo de pressurização caia devido à pressão excessiva.

O meio de medição do sensor de pressão XGZP194 é limitado a gases não corrosivos, como ar. Para pressões diferentes de gases não corrosivos

Para mídia, sinta-se à vontade para perguntar.

"Desempenho estrutural"

Chip sensível à pressão: Material de silício

Fio condutor: Fio de ouro

Material da carcaça: Material PPS

Sobrecarga permitida: 3 vezes a escala total (faixa de pressão ≤50kPa)

2 vezes a escala total (50kPa< faixa de pressão ≤200 kpa)

Xgzp194_folha de especificação _Chinês _V1.3

Um quinto

A perfeição é revelada sob pressão

Xgzp194_folha de especificação _Chinês _V1.3 2/5

Meio de medição: Ar

Temperatura do meio: (25±1) ℃

Temperatura ambiente: (25±1) ℃

Vibração: 0,1g(1m/s ²)Máx

Umidade: (50%±10%) UR

Fonte de alimentação: (10±0,005) VCC

É usado apenas como condição de teste de referência para os seguintes parâmetros básicos

Especificações:
