KGZ-NGL-096-273 Sensor de oxigénio de zircônio Monitoramento aeroespacial de oxigénio Fornos industriais de alta temperatura

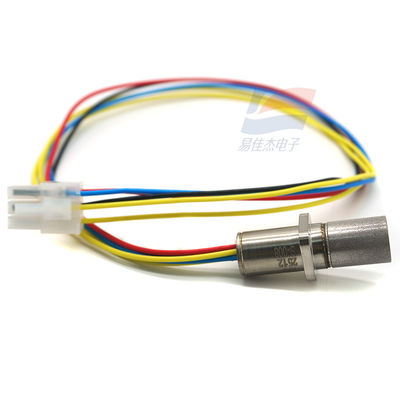

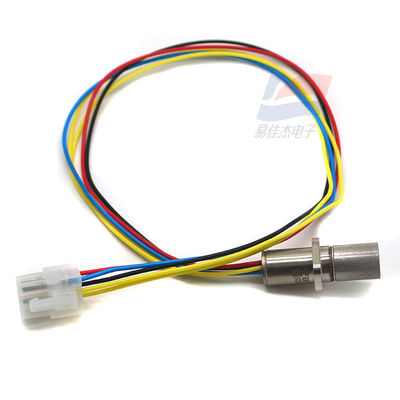

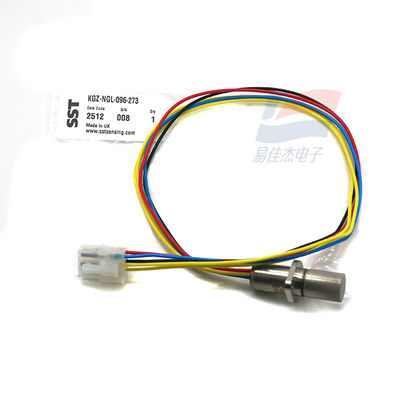

Sensor de oxigénio de zircônio KGZ-NGL-096-273

1. Visão geral

• Um sensor de oxigénio de zircônio montado em flange da SST, com sede no Reino Unido, projetado para câmaras de amostragem.

2Condições de funcionamento

• Tensão de funcionamentoO valor da tensão de travagem deve ser igual ou superior a:
• Tensão de espera: 2VDC (0,85A)
• Temperatura admissível do gás: -100°C a +250°C
• Taxa de fluxo de gás: 0 ̊10 m/s

3Características elétricas

• Impedância da bomba a 700°C: < 6 kΩ
• Sinais de saída: Intervalo de medição da pressão parcial de oxigénio: 2 mbar3 bar, precisão: ≤5 mbar
• Projeto sem calibração: não é necessário gás de referência; é possível uma simples calibração em um único ponto em qualquer gás conhecido (incluindo o ar fresco).

4Características de temperatura

• Temperatura interna de funcionamento: 700°C
• Tempo de pré-aquecimento recomendado: 60-100 segundos antes da operação do sensor
• Tempo de estabilidade de saída: Estabiliza-se dentro de 180 segundos após o arranque

5Características mecânicas

• Repetida aceleração admissível: 5g
• Aceleração acidental admissível30 g

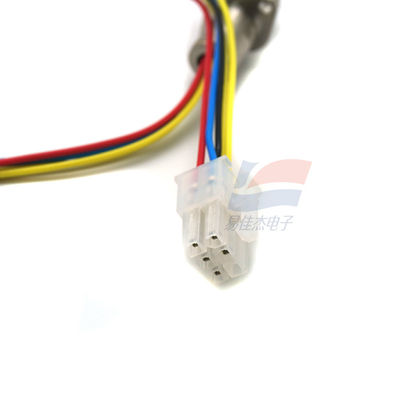

• Rescisão: cabo de 0,4 m com conector Molex

6Outras características

• Tempo de resposta (T90): < 4 segundos
• Tecnologia de medição: Sistema de medição de circuito fechado. O sensor gera um sinal de "batimento cardíaco" durante a monitorização contínua do nível de O2, fornecendo avisos de falha imediatos.
• Vida de serviço: Até 10 anos (dependendo da aplicação), utilizando tecnologia de células sensoras não esgotáveis.

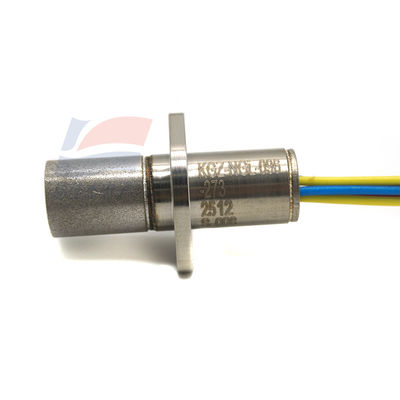

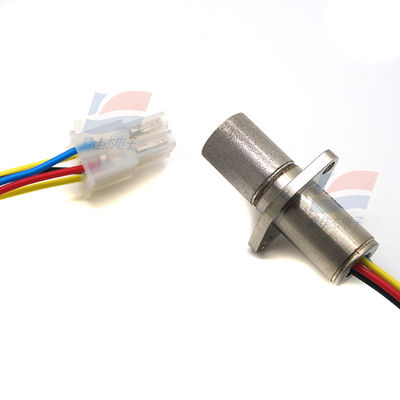

• Estrutura: Elemento de detecção de zircônio (ZrO2), construção completa em aço inoxidável, montado em flange, terminal de pinos.
• Adaptabilidade ao ambiente: Funciona em ambientes de alta temperatura, umidade e pressão. Sua estrutura robusta permite o uso em condições adversas, sem necessidade de substituir eletrônicos no final da vida do sensor.

Aplicações

• Monitorização do oxigénio no espaço aéreo
• Fornos industriais de alta temperatura
• Sistemas de otimização da eficiência de combustão
• Detecção do ambiente do recipiente sob pressão
