Descrição do produto:

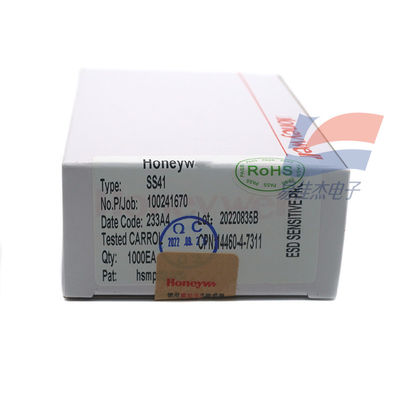

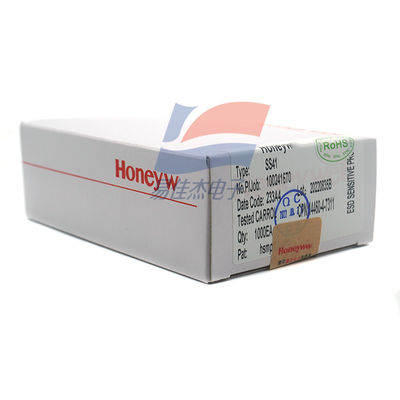

SS411A Pino Reto 14,99mm Fechadura Digital Sensor de Efeito Hall de Pólo Único
Características:
Circuito integrado do sensor de posição da trava
Série SS400, série SS500
Circuitos integrados de sensores digitais unipolares de efeito Hall com intensidades de campo magnético baixas, médias e altas. Estilo plano TO-92, pacote SOT-89B. Saída digital de dissipador de corrente
O circuito integrado do sensor da série SS400 é um pequeno sensor digital de efeito Hall de uso geral. Ele opera pelo campo magnético fornecido por um ímã permanente ou eletroímã, e é usado para responder aos pólos magnéticos norte e sul alternados ou apenas ao pólo magnético sul. Ímãs de trava bipolar e ímãs unipolares estão disponíveis para seleção.
A função de ajuste de bandgap ajuda a garantir uma operação estável dentro da faixa de tensão da fonte de alimentação de 3,8 Vcc a 30 Vcc. Esses sensores podem atingir uma saída de corrente contínua de 20 mA e podem circular com uma corrente de até 50 mA. Sua capacidade de operar com tensão de 3,8 V pode ser usada em muitas aplicações potenciais de baixa tensão.
A saída digital do dissipador de corrente do coletor de circuito aberto pode ser facilmente conectada e usada com vários circuitos eletrônicos.
Para fornecer produtos confiáveis e manter uma qualidade consistente, a série SS400 foi testada em 25°C [75°F] e 125°C [257°F]. Todos os produtos do catálogo desta série podem operar a uma temperatura de 150°C [302°F].
Por uma questão de flexibilidade de design, são fornecidos os seguintes pinos e opções de embalagem:
Pinos retos, 14,99 mm [0,59 polegadas] de comprimento, embalados a granel ou em caixas de enrolar
Pinos retos, 18,7 mm [0,735 polegadas] de comprimento, embalagem a granel
Pinos formados, 14,99 mm [0,59 polegadas] de comprimento, embalados a granel ou em caixas em rolo
Especificações:
| Tipo de sensor |
Sensor magnético |
| Alcance de detecção |
±50mT |
| Ponto de Trabalho (BOP |
SS411A |
| Tensão de alimentação |
30V |
