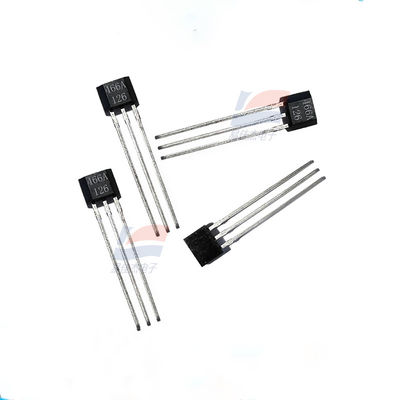

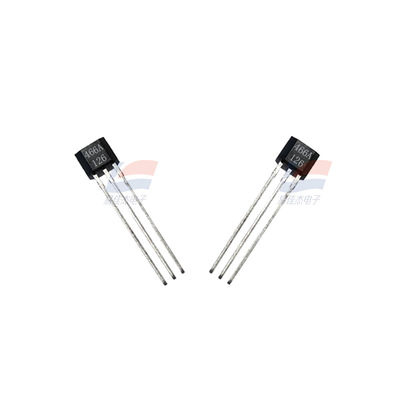

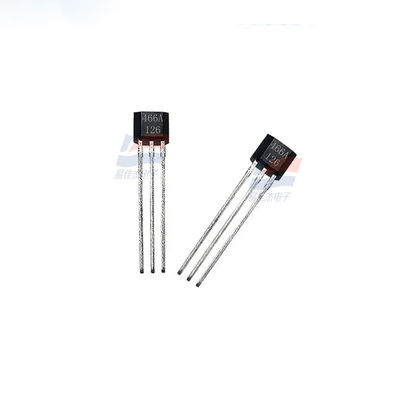

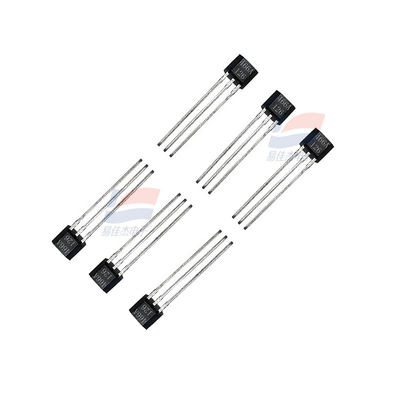

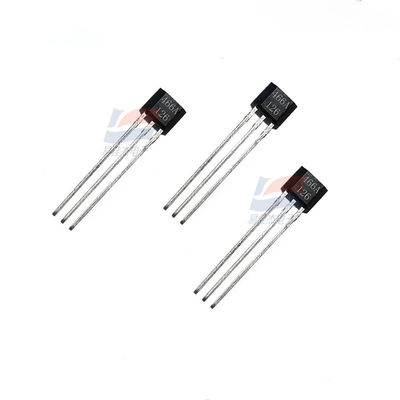

YJJ SS466A Bipolar Latch Hall IC para detecção de controle de motor de alto ponto de ação Distância de detecção de saída analógica 60 G a 200 G

Descrição do Produto:

SS466A Sensor Hall Bipolar de Travamento com Ponto de Ação Alto para Controle de Motor e Detecção

Características:

Os circuitos integrados de sensor de posição de travamento das séries SS400 e SS500 são circuitos integrados de sensor de efeito Hall digital unipolar com baixas, médias e altas intensidades de campo magnético. Pacote plano estilo TO-92, SOT-89B. O circuito integrado sensor da série SS400 com saída digital de dreno de corrente é um sensor de efeito Hall digital de uso geral e pequeno. Ele opera com o campo magnético fornecido por um ímã permanente ou um eletroímã, e é usado para responder aos polos magnéticos alternados norte e sul ou apenas ao polo magnético sul. Ímãs de travamento bipolares e ímãs unipolares estão disponíveis para seleção.

A função de ajuste de bandgap ajuda a garantir operação estável dentro da faixa de tensão de alimentação de 3,8Vcc a 30Vcc. Esses sensores podem atingir uma saída de corrente contínua de 20 mA e podem ciclar com uma corrente de até 50 mA. Sua capacidade de operar com tensão de 3,8V pode ser usada em muitas aplicações potenciais de baixa tensão.

A saída digital de dreno de coletor em circuito aberto pode ser facilmente conectada e usada com vários circuitos eletrônicos.

Para fornecer produtos confiáveis e manter a qualidade consistente, a série SS400 foi testada a 25°C [75°F] e 125°C [257°F]. Todos os produtos do catálogo desta série podem operar a uma temperatura de 150°C [302°F].

Para fins de flexibilidade de design, as seguintes opções de pinos e embalagens são fornecidas:

Pinos retos, 14,99 mm [0,59 polegadas] de comprimento, embalados a granel ou em caixas enroladas

Pinos retos, 18,7 mm [0,735 polegadas] de comprimento, embalagem a granel

Pinos conformados, 14,99 mm [0,59 polegadas] de comprimento, embalados a granel ou em caixas de rolo

Aplicação Potencial

Indústria

Detecção de fluxo de alta frequência em HVAC, medidores de água, medidores de combustível e medidores de gás

Detecção à prova de violação em medidores de água, eletricidade e gás

Detecção de nível de líquido

Detecção de velocidade do motor

Detecção de posição no cilindro

O sensor magnetorresistivo (MR) da Honeywell é o sensor de estado sólido de campo magnético de baixa intensidade mais sensível do mercado, que pode ser usado para medir a direção e a magnitude do campo magnético de 70 mG (7 nT) a 6 G (0,6 mT). O sensor magnetorresistivo da Honeywell pode determinar as mudanças no campo magnético da Terra causadas pela presença de objetos ferromagnéticos ou pela posição de objetos ferromagnéticos dentro do campo magnético da Terra. A alta largura de banda pode ser utilizada para detectar veículos em movimento de alta velocidade e outros objetos contendo ferro. Esses sensores adotam um design sem contato, e a distância de trabalho depende da massa ferromagnética a ser medida.

A série de produtos de sensores magnéticos Hall desempenha um papel significativo em vários campos, como automação industrial, eletrônica automotiva e equipamentos médicos. A seguir, uma visão geral detalhada desta série de produtos:

I. Visão Geral da Série de Produtos

Como líder em tecnologia de sensores, a série de produtos de sensores magnéticos Hall da Honeywell adota o princípio avançado do efeito Hall, detectando parâmetros como posição, velocidade e direção de um objeto medindo as mudanças no campo magnético. Esses sensores apresentam alta precisão, alta sensibilidade, baixo consumo de energia e confiabilidade estável, e são capazes de atender às demandas de vários cenários de aplicação complexos.

Ii. Principais Características

Medição de alta precisão

Os sensores magnéticos Hall podem medir com precisão as mudanças no campo magnético, alcançando assim a detecção precisa da posição dos objetos. Essa característica de medição de alta precisão confere ao sensor uma vantagem significativa em sistemas de posicionamento, navegação e controle em automação industrial.

Especificações:
