YJJ SS551AT SS351AT SS451A Sensor de Posição Digital de Efeito Hall de Gama Completa Ics Tipo de Embalagem SOT-89B

Descrição do Produto:

SS551AT SS351AT SS451A Circuitos Integrados de Sensor de Posição Digital de Efeito Hall de Faixa Completa

Características:

CI sensor de efeito Hall SS551AT, polaridade completa, baixa sensibilidade, SOT-89B, 1000 unidades/fita e rolo.

A série SS551AT de CIs sensores de efeito Hall bipolares de baixo custo adota embalagem de montagem em superfície e apresenta circuitos integrados com equilíbrio térmico em toda a faixa de temperatura. As respostas magnéticas bipolares alternam entre o Polo Norte e o Polo Sul.

O estabilizador de tensão integrado pode fornecer operação muito estável dentro da faixa de tensão de alimentação de 4,5Vcc a 24Vcc. O circuito interno pode evitar danos ao sensor e evitar a inversão inesperada da polaridade da tensão de alimentação. A série SS50AT de sensores Hall bipolares de baixo custo são dispositivos digitais de efeito Hall pequenos e multifuncionais operados por campos magnéticos de ímãs permanentes ou eletroímãs. A tensão de saída do coletor de dreno aberto pode ser facilmente conectada a vários circuitos eletrônicos.

Nota: Circuitos integrados oferecem excelente estabilidade de temperatura e precisão em projetos robustos. A faixa de temperatura de operação desses sensores Hall digitais é de -40°C a 125°C [-40°F a 257°F], tornando-os adequados para ambientes comerciais, de consumo e industriais.

Especificação Técnica

Nomes da série: SS351AT, SS451A, SS551AT

Tipo de acionamento magnético: todos os polos

A tensão máxima de saída é 0,4 Vcc

A corrente de saída é 20 miliamperes

Tipo de saída: afundamento

Temperatura de armazenamento: -40°C a 150°C [-40°F a 302°F]

Ponto de liberação -40 G típico. (-40°C a 150°C)

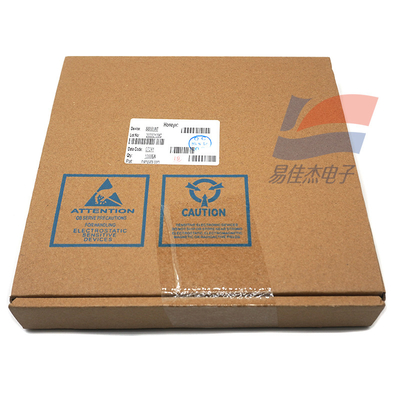

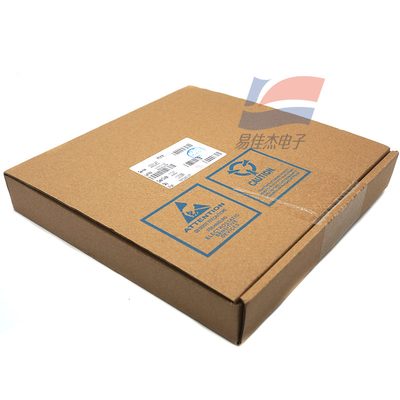

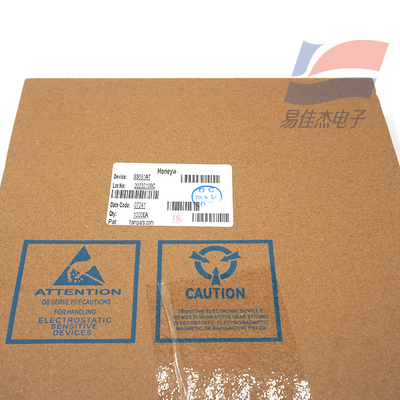

Tipo de embalagem: SOT-89B, fita e rolo, 1000 peças por rolo

O tempo de comutação diminuiu (de 90% para 10%) em até 1,5 µs

Categoria do produto: CI de Sensor de Posição Digital de Efeito Hall

Tensão de alimentação: 3 Vcc a 24 Vcc (-40°C a 150°C)

O valor típico da corrente de alimentação é 3,5 mA. (25°C, 3 Vcc)

A corrente de fuga máxima é 10 µA

Temperatura de operação: -40°C a 150°C [-40°F a 302°F]

Ponto de operação: 85 G típico. (-40°C a 150°C)

Diferenciação: 35 G típico. (-40°C a 150°C)

O tempo de comutação aumentou (de 10% para 90%) em até 1,5 µs

Disponibilidade: Mundial

Função do produto

Microestrutura: embalagem plástica SOT-89B, rolos e rolos para montagem automática

Quando a eficiência energética é de apenas 4,5Vcc, o consumo máximo de energia é de apenas 5mA

Saída digital de absorção de corrente

Elementos magnéticos bipolares para aplicações de anel magnético

Alta capacidade de corrente de saída (20 mA)

Alta velocidade - A faixa de frequência de operação é de 0 kHz a mais de 100 kHz

A ampla faixa de temperatura é de -40°C a 125°C [-40°F a 257°F]

Proteção contra polaridade reversa integrada

Aplicação

Sensores de velocidade e RPM

Comutação de motor DC sem escovas

Controle de motor e ventilador

Codificação magnética

Tacômetro, sensor de caminhão contador

Velocidade do disco óptico, detecção de rotação de fita

Detecção de fluxo
