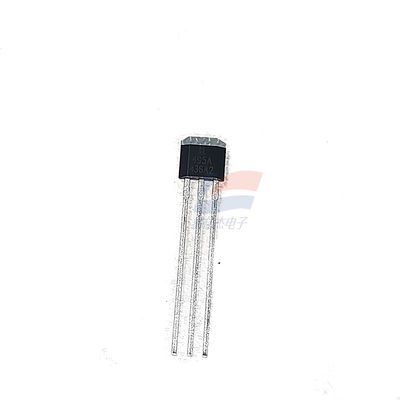

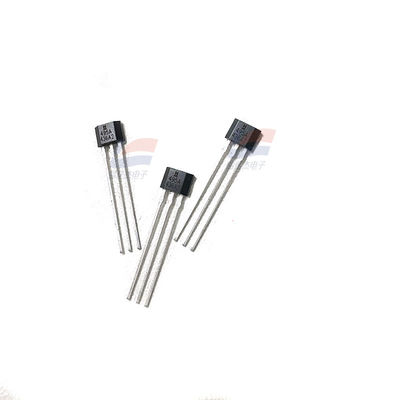

Sensor Magnético de Efeito Hall Linear YJJ SS496B TO92 para Detecção de Posição Industrial

Descrição do produto:

YJJ SS496B Sensor magnético de efeito Hall linear TO92 para detecção de posição industrial

Características:

Sensores de efeito Hall lineares proporcionais em miniatura com redução de custos da série SS496B; Montagem em superfície

O sensor MRL (Miniatura Proporcional Linear) da série SS496B é um dispositivo linear multifuncional de efeito Hall que pode ser operado pelo campo magnético de um ímã permanente ou de um eletroímã. A tensão de saída proporcional é definida pela tensão da fonte de alimentação. Varia proporcionalmente com a intensidade do campo magnético. Os circuitos integrados oferecem maior estabilidade e sensibilidade à temperatura. O resistor de filme fino ajustado a laser no chip oferece alta precisão (zero a 3%, com sensibilidade de até 3%) e compensação de temperatura. O coeficiente de temperatura positivo da sensibilidade (normalmente + 0,02%/C) compensa o coeficiente de temperatura negativo do ímã de baixo custo.

Os sensores da série SS496B oferecem detecção MRL econômica e possuem especificações ligeiramente superiores às dos produtos SS490. O SS490B apresenta uma entrada típica contínua ou saída pull de 1,5 mA e opera com uma corrente de alimentação de 7 mA a 5,0 V a 25°C para obter desempenho previsível em toda a faixa de temperatura. Os sensores da série SS490B apresentam posição zero e tolerâncias de sensibilidade, que variam com a temperatura.

Nome da série: SS490

O modo de acionamento magnético é linear

Tensão de saída: 0,2 V a VS típico 0,2 V, 0,4 V a Vs-0,4 V (valor mínimo)

A absorção mínima da corrente de saída é 0,6 mA, normalmente 1,5 mA quando Vs> 4,5 V

A corrente de fuga máxima é 10 µA

Temperatura operacional: -40°C a 150°C [-40°F a 302°F]

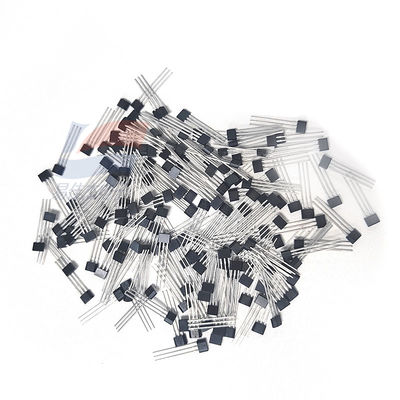

Tipo de embalagem: chumbo padrão plano tipo TO-92, a granel, 1000 peças por saco

O tempo de comutação aumenta (de 10% a 90%) em até 1,5 µs

A sensibilidade mínima é 2.300, a típica é 2.500 e a máxima é 2.700 milivolts por grama

Categoria de produto: sensor linear de efeito hall ic

A tensão da fonte de alimentação varia de 4,5 V a 10,5 V

A corrente da fonte de alimentação é 7,0 mA (valor típico) a 5 Vcc

A fonte de corrente de saída mínima é 1 mA, normalmente 1,5 mA quando Vs> 4,5 V

Tipo de saída: afundamento ou compra

Temperatura de armazenamento: -40°C a 165°C [-40°F a 329°F]

O tempo de resposta é de 3 microssegundos

O tempo de comutação diminui (em 90% a 10%) em até 1,5 µs

Disponibilidade em todo o mundo

Recursos do produto

Saída linear e design de circuito flexível

O design IC de quatro Hall minimiza a influência do estresse mecânico

Responda a Gauss positivo ou negativo

Ele usa uma eficiência energética de 7 mA a 5 Vcc

Absorção de corrente única ou saída de corrente

A operação de trilho a trilho pode fornecer mais sinais disponíveis, alcançando assim maior precisão

O magnetismo com compensação de temperatura ajuda a fornecer operação estável dentro de uma ampla faixa de temperatura de -40°C a 150°C [-40°F a 302°F]

Campo de aplicação

Indústria

Indução de corrente básica, usada para monitoramento e detecção de carga do motor

Sensores de campo magnético à prova de adulteração em medidores de serviços públicos remotos inteligentes

Controle de bombas em equipamentos pesados ​​e eletrodomésticos

Indução de deslocamento linear ou angular simples

Detecção de posição do guiador/acelerador em bicicletas e scooters elétricas

Indução de corrente em aparelhos elétricos

Gatilhos de ajuste de velocidade em ferramentas e equipamentos

Leitura de códigos magnéticos em cofres, sistemas de segurança e sistemas de controle de acesso predial

Médica: Detecção de posição em bombas de infusão

Especificações:
