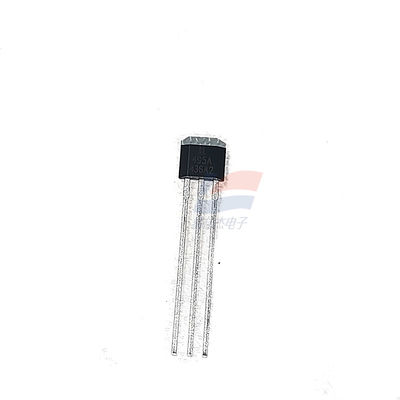

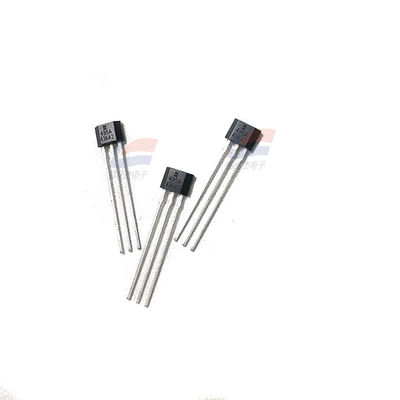

Sensor de Hall Linear YJJ SS496B é usado para bicicletas elétricas

Descrição do Produto:

O Sensor Hall Linear SS496B é Usado para Bicicletas Elétricas

Características:

Sensores de efeito Hall linear proporcional em miniatura de baixo custo da série SS496B; Montagem em superfície

A série SS496B MRL (Linear Proporcional em Miniatura) é um dispositivo de efeito Hall linear multifuncional que pode ser operado pelo campo magnético de um ímã permanente ou um eletroímã. A tensão de saída proporcional é definida pela tensão de alimentação. Ela varia proporcionalmente com a intensidade do campo magnético. Circuitos integrados oferecem maior estabilidade de temperatura e sensibilidade. O resistor de filme fino ajustado a laser no chip oferece alta precisão (zero a 3%, com uma sensibilidade de até 3%) e compensação de temperatura. O coeficiente de temperatura positivo da sensibilidade (tipicamente +0,02% / °C) compensa o coeficiente de temperatura negativo do ímã de baixo custo.

Os sensores da série SS496B oferecem detecção MRL econômica e têm especificações ligeiramente superiores aos produtos SS490. O SS490B apresenta uma entrada ou saída de tração contínua típica de 1,5 mA e opera com uma corrente de alimentação de 7 mA a 5,0 V a 25 °C para obter desempenho previsível em toda a faixa de temperatura. Os sensores da série SS490B apresentam tolerâncias de posição zero e sensibilidade, que variam com a temperatura.

Nome da Série: SS490

O modo de acionamento magnético é linear

Tensão de saída: 0,2V a VS - típico 0,2V, 0,4V a Vs-0,4V (valor mínimo)

A absorção mínima de corrente de saída é 0,6 mA, tipicamente 1,5 mA quando Vs> 4,5 V

A corrente de fuga máxima é 10 µA

Temperatura de operação: -40°C a 150°C [-40°F a 302°F]

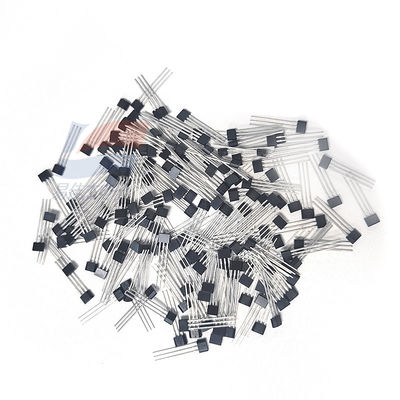

Tipo de embalagem: Chumbo padrão plano plano tipo TO-92, a granel, 1000 peças por saco

O tempo de comutação aumenta (de 10% a 90%) em até 1,5 µs

A sensibilidade mínima é 2.300, a típica é 2.500 e a máxima é 2.700 milivolts por grama

Categoria do produto: CI Sensor Linear de Efeito Hall

A tensão de alimentação varia de 4,5V a 10,5V

A corrente de alimentação é 7,0 mA (valor típico) a 5 Vdc

A fonte de corrente de saída mínima é 1 mA, tipicamente 1,5 mA quando Vs> 4,5 V

Tipo de saída: afundamento ou compra

Temperatura de armazenamento: -40°C a 165°C [-40°F a 329°F]

O tempo de resposta é de 3 microssegundos

O tempo de comutação diminui (de 90% a 10%) em até 1,5 µs

Disponibilidade Mundial

Características do produto

Saída linear e design de circuito flexível

O design de quatro Hall IC minimiza a influência da tensão mecânica

Responde a Gauss positivo ou negativo

Ele usa uma eficiência energética de 7 mA a 5 Vdc

Absorção de corrente única ou saída de corrente

A operação rail-to-rail pode fornecer mais sinais disponíveis, alcançando assim maior precisão

O magnetismo com compensação de temperatura ajuda a fornecer operação estável em uma ampla faixa de temperatura de -40°C a 150°C [-40°F a 302°F]

Campo de aplicação

Indústria

Indução de corrente básica, usada para monitoramento e detecção de carga do motor

Sensores de campo magnético à prova de adulteração em medidores de utilidade remotos inteligentes

Controle de bomba em equipamentos pesados e eletrodomésticos

Indução de deslocamento linear ou angular simples

Detecção de posição do guidão/acelerador em bicicletas e scooters elétricas

Indução de corrente em aparelhos elétricos

Gatilhos de ajuste de velocidade em ferramentas e equipamentos

Leitura de código magnético em cofres, sistemas de segurança e sistemas de controle de acesso a edifícios

Médico: Detecção de posição em bombas de infusão

Especificações:
