Descrição do produto:
SS543GT e SS543AT Sensores de Hall de Polo Único são usados em motores DC sem escovas
Características:
SS543GT SS543AT sensor de posição de efeito Hall digital IC, de pólo único, Gaussiano médio, SOT-89B, fita de papel de bolso, 1000 peças por rolo.
SS543AT sensor de posição de efeito Hall digital IC é um dispositivo de efeito Hall digital pequeno e multifuncional operado pelo campo magnético de um ímã permanente ou um eletromagnético,concebido para responder aos polos Norte e Sul alternados ou apenas ao Polo SulO regulador de tensão de bordo pode operar de forma estável na faixa de tensão de alimentação de 3,8Vdc a 30Vdc.Estes sensores podem fornecer continuamente uma saída de absorção de 20 mA e podem ser reciclados até 50 mA no máximoA função de 3,8 V permite o uso em muitas aplicações potenciais de baixa tensão. A saída de tipo de absorção de colector aberto digital pode ser facilmente conectada a vários circuitos eletrônicos.Todas as listas de diretórios podem funcionar a temperaturas de até 150°CPor razões de flexibilidade de projeto
Série SS400: Tipo TO-92 plano:
SS4XX: Chumbo normal, a granel
SS4XX-L: Arame de chumbo longo e reto, a granel
SS4XX-T2: Arame de chumbo em forma, embalado com fita cassete
SS4XX-T3: Chumbo padrão, embalado com fita cassete
SS4XX-S: Instalação em superfície, a granel
SS4XX-SP: Instalação de superfície, fita adesiva de bolso e bobinas
Série SS500: SOT-89B, fita adesiva de bolso e bobinas
Especificação técnica
Nome da série: SS500
Tipo de accionamento magnético de pólo único
A tensão de saída máxima é de 0,4 Vdc
A corrente de saída é de 20 miliamperes
Tipo de saída de afundamento
Temperatura de armazenamento: -50°C a 150°C [-58°F a 302°F]
Ponto de liberação 75 minutos (25°C)

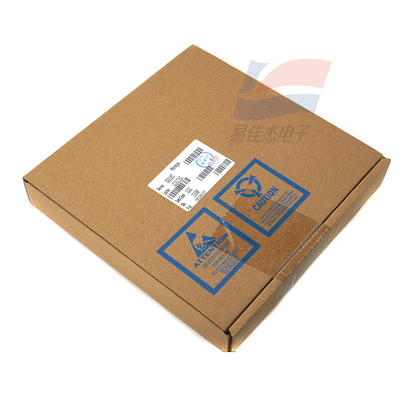

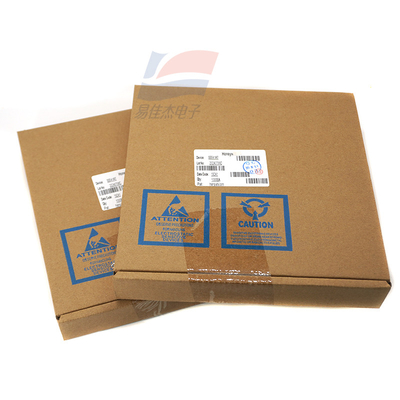

Tipo de embalagem SOT-89B, fita adesiva de bolso e bobinas, 1000 peças por rolo
O tempo de comutação diminuiu (de 90% a 10%) até 1,5 μs
Categoria de produto: Hall Effect Digital Position Sensor IC
A tensão de alimentação varia de 3,8 Vdc a 30 Vdc
A corrente máxima de alimentação é de 10,0 mA
A corrente máxima de fuga é de 10 μA
Temperatura de funcionamento: -40°C a 150°C
O ponto de funcionamento máximo é de 180 G (a 25°C)
Diferencial de 25 minutos (25°C)
O tempo de comutação aumenta (de 10% para 90%) até 1,5 μs
Disponibilidade em todo o mundo
Função do produto
O projeto de Hall IC de quatro polos pode minimizar o estresse mecânico na maior extensão
Componentes magnéticos com compensação de temperatura podem fornecer funcionamento estável em uma ampla faixa de temperatura de -40°C a 150°C [-40°F a 302°F]
Uma ampla gama de tensões de alimentação, inclusive, de 3,8Vdc a 30Vdc, com flexibilidade de aplicação
Saída digital, colector de escoamento aberto, conveniente para ligação a vários circuitos electrónicos comuns
A versão de alta sensibilidade pode ser utilizada em aplicações potenciais que exigem alta precisão ou grandes lacunas
Magnetismo bipolar, bloqueado ou unipolar
Aplicação
Indústria
Sensores de velocidade e rotação
Tacômetro, carrinha de balcão
Sensores de fluxo
Comutação de motor DC (corrente contínua) sem escovas
Controle do motor e do ventilador
Controle do robô
Transporte:
Sensores de velocidade e RPM (revoluções por minuto)
Tacômetro, carrinha de balcão
Controle do motor e do ventilador
Elevador elétrico de janelas
Posição superior do conversível
Assistência médica
Montagem do motor
- controlo da distribuição
Especificações:
| Tipo de sensor |
Sensor magnético |
| Faixa de detecção |
±50mT |
| Ponto de trabalho (BOP) |
SS543GT SS543AT |
| Tensão de alimentação |
30 V |
