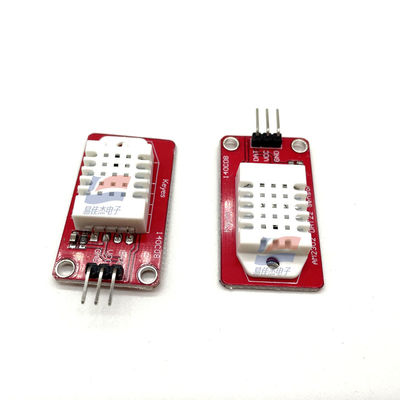

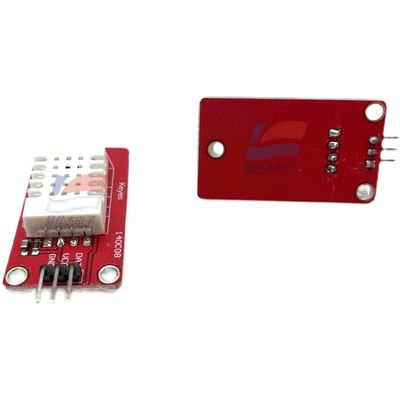

Sensor Composto de Temperatura e Humidade AM2302 para Controlo do Ambiente Familiar para Criação de Animais de Estimação/Gado

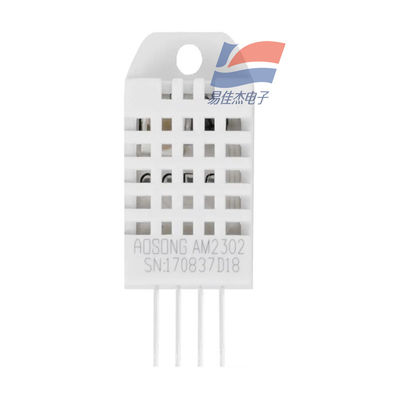

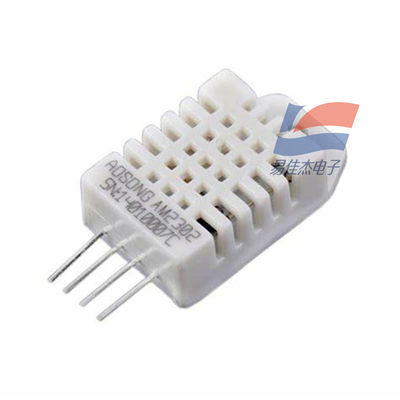

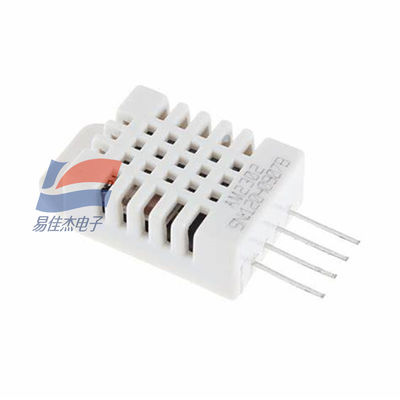

AM2302 Sensor composto de temperatura e umidade

1- Visão geral:

O AM2302 é um sensor combinado de temperatura e umidade com saída de sinal digital calibrada.Aplica tecnologia especializada de aquisição de módulos digitais e tecnologia de detecção de temperatura e umidade, assegurando uma fiabilidade extremamente elevada e uma excelente estabilidade a longo prazo.

2Princípio de funcionamento:

O sensor consiste num elemento capacitivo de detecção de umidade, num elemento de detecção de temperatura de alta precisão e num microcontrolador de 8 bits de alto desempenho.Os coeficientes de calibração são armazenados no microcontrolador como um programa, que são chamados durante o processamento de sinais detectados dentro do sensor.

3Voltagem de alimentação:

3.3 - 6V

4Transmissão de sinal:

• Adota uma interface serial de fio único com transmissão de dados de 40 bits (MSB primeiro).
• Tempo de comunicação: aproximadamente 5 ms por ciclo.
• Formatos de dados: dados de umidade de 16 bits + dados de temperatura de 16 bits + soma de verificação de 8 bits.

5- Faixa de medição e precisão:

• Humidade:
  • Intervalo: 0 - 100% RH
  • Precisão: 2 - 5% RH
• Temperatura:
  • Intervalo: -40 - 80°C
  • Precisão: ± 0,5°C

6Consumo de energia:

2.5 mA máximo (durante a conversão, ou seja, ao solicitar dados)

7. Dimensões:

• Corpo principal: 27 mm x 59 mm x 13,5 mm
• Comprimento do cabo: 23 cm

8Tempo de resposta:

• Os dados de temperatura e umidade lidos pelo hospedeiro a partir do AM2302 são sempre o valor de medição anterior.
• Quando o intervalo entre duas medições for longo, ler duas vezes seguidas e tomar o segundo valor como dados em tempo real.
• Intervalo mínimo entre duas leituras: 2 segundos.

9Descrição da interface:

• Normalmente inclui um pin de alimentação de 3 a 5 V, um pin de dados e um pin de terra.
• Apesar de usar um único fio para transmissão de dados, é incompatível com o ônibus Dallas 1.
• Para sensores múltiplos, cada um deve ter o seu pin de dados independente.
• O sensor tem internamente um resistor pull-up de 5,1 kΩ conectando VCC e pin de dados, portanto, resistores pull-up externos geralmente são desnecessários.
