SHT31 Sensor digital de temperatura e umidade para aparelhos domésticos inteligentes

SHT31 Sensor digital de temperatura e umidade

Informações gerais:

• Modelo: SHT31
• Fabricante: Sensirion
• Tipo de sensor: sensor digital de humidade e temperatura

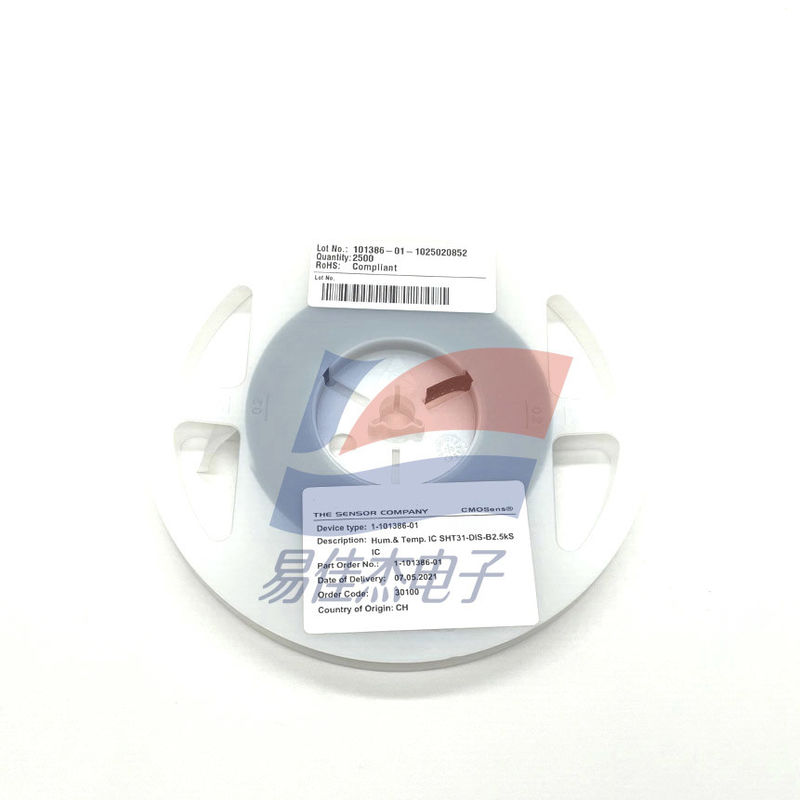

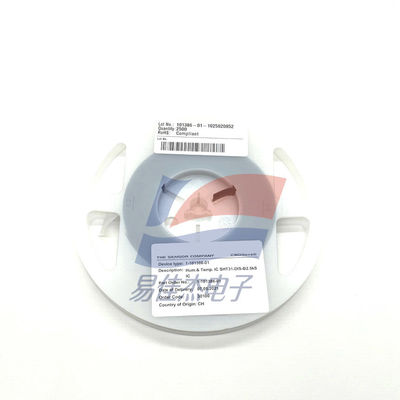

• Embalagem: DFN8_2.5X2.5MM_EP, com um tamanho de 2,5 mm × 2,5 mm e uma altura de 0,9 mm4.
• Conformidade com a RoHS: Sim4.
• Categoria automóvel: AEC - Q100 qualificado4.

Características elétricas:

• Voltagem de alimentação (VDD): 2,15 - 5,5 V1.
• Corrente de funcionamento: < 1,5 mA2.
• Corrente de espera: 1,7 μA4.
• Interface: I2C, com uma velocidade máxima de comunicação de 1 MHz1.

Performance de medição:

• Intervalo de medição de temperatura: -40 - 125°C1.
• Precisão de temperatura: ± 0,2°C (a 0 - 90°C) 2.
• Intervalo de medição da umidade: 0-100%RH2.
• Precisão da humidade: ± 2%RH (a 25°C) 2.
• Tempo de resposta: 8 s (umidade) 4.
• Repetitividade: ±0,1%RH (umidade), ±0,1°C (temperatura).
• Histerese: < 1% RH.
• Estabilidade a longo prazo: < 1%RH/ano.

Parâmetros ambientais:

• Temperatura de funcionamento: -40 - 125°C1.
• Temperatura de armazenagem: -50 - 150°C4.
• Humidade de funcionamento: 0 - 100%RH (não condensante).

Dimensões físicas:

• Tamanho da embalagem (L × W × H): 2,5 mm × 2,5 mm × 0,9 mm4.
• Tipo de montagem: SMT4.

Temporização da interface:

• Horário de início: -
• Ciclo de medição: -
• Endereço I2C: 0x44 ou 0x45, que é determinado pela ligação do pin ADDR2.
• Formatos de dados: 16 bits (MSB primeiro) + soma de verificação CRC de 8 bits.

1Eletrónica de Consumo:

• Dispositivos domésticos inteligentes:Usados em umidificadores inteligentes, desumidificadores e sistemas automáticos de regulação de temperatura/umidade para ar condicionado/ventiladores,permitir um controlo inteligente através da monitorização de parâmetros ambientais em tempo real.
• Wearables & Health Monitoring:Integrado em relógios inteligentes e fitneses para monitorar a temperatura da superfície do corpo e a umidade do ambiente de uso, auxiliando no gerenciamento da saúde esportiva (por exemplo,análise do estado de suor).
• Eletrodomésticos e aparelhos de cozinha:monitorização da temperatura/umidade de frigoríficos, fornos e caixas de armazenamento de alimentos para manter condições óptimas de conservação.

2Controle Industrial e Automatização:

• Sistemas de monitorização ambiental:Monitorização em tempo real da temperatura/umidade nas oficinas e armazéns das fábricas para garantir ambientes de funcionamento estáveis para instrumentos de precisão e armazenamento de componentes eletrónicos.
• HVAC (Aquecimento, Ventilação e Ar Condicionado): Regula o conforto interior e otimiza o consumo de energia em edifícios comerciais ajustando a ventilação com base na umidade.
• Monitorização da condição dos equipamentos industriais:Monitoriza as temperaturas internas dos motores e dos interruptores para evitar o sobreaquecimento ou a corrosão em ambientes úmidos.

3Automóveis e Transportes:

• Controle do ambiente no veículo: Detecção de temperatura/umidade para os sistemas de ar condicionado do veículo para obter um controlo automático do clima e integração com a gestão da qualidade do ar (por exemplo,Desembaçamento e purificação do ar).
• Monitorização do compartimento do motor e da bateria:Monitorização da temperatura das baterias dos veículos de energia nova (garantindo um carregamento e autonomia seguros) ou detecção de umidade nos sistemas de entrada do motor.
• Conformidade de nível automóvel: Cumprir as normas AEC-Q100 para uma operação estável a longo prazo na electrónica dos veículos (por exemplo, painéis de instrumentos, módulos de sensores).

4Medicina e Investigação:

• Equipamento e ambientes médicos:monitorização da temperatura/umidade nas salas hospitalares, incubadoras e armários de armazenamento farmacêutico (por exemplo, registro de dados para o transporte da cadeia de frio de vacinas).
• Equipamento de laboratório e de investigação:Controlo preciso de câmaras de temperatura/umidade e dispositivos de simulação climática, ou recolha de parâmetros ambientais para experiências biológicas (por exemplo, crescimento de plantas,cultura microbiana).

5Agricultura e Pecuária:

• Cultivo em estufa:monitora a temperatura/umidade da estufa para controlar automaticamente a ventilação e a irrigação, otimizando as condições de crescimento das culturas de vegetais e flores.
• Pecuária:Monitorização ambiental nas explorações para prevenir o mofo nos porcos e o stress devido a temperaturas extremas, melhorando a eficácia da criação.

6Meteorologia e Equipamento de Exterior:

• Estações meteorológicas portáteis:Recolha de temperatura/umidade para dispositivos portáteis ou pequenas estações meteorológicas, utilizadas em operações ao ar livre, turismo ou alerta antecipado de desastres.
• Protecção dos equipamentos exteriores:Monitorização da humidade das caixas de distribuição de energia e das estações de base de comunicações exteriores, a fim de evitar danos causados por umidade elevada.

7Aplicações industriais especiais:

• Aeronáutica e Defesa:Monitorização de temperatura/umidade em compartimentos de equipamento (que satisfazem exigências ambientais severas) ou módulos de detecção ambiental de UAV.
• Proteção de relíquias culturais: Controle ambiental em museus e arquivos para preservar antiguidades, caligrafia e livros antigos da umidade e secura.

Principais vantagens para aplicações:

• Alta precisão e estabilidade:A precisão da temperatura ± 0,2°C e a umidade ± 2%RH tornam-no adequado para cenários que exigem um controlo ambiental rigoroso.
• Ampla gama de temperaturas: Funciona de -40°C a 125°C, adaptando-se a ambientes industriais e automotivos extremos.
• Baixo consumo de energia:corrente de espera tão baixa quanto 1,7μA, ideal para dispositivos IoT movidos a bateria (por exemplo, sensores sem fio).
• Comunicação fiável: a interface I2C com a soma de verificação CRC garante a integridade dos dados, suportando comunicações de alta velocidade até 1 MHz.
