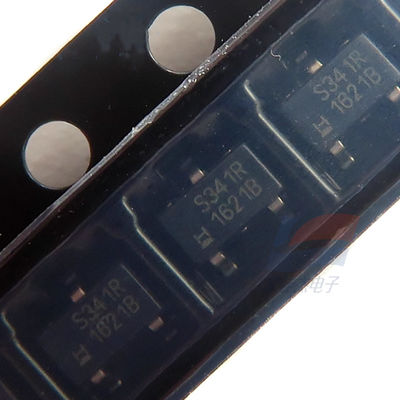

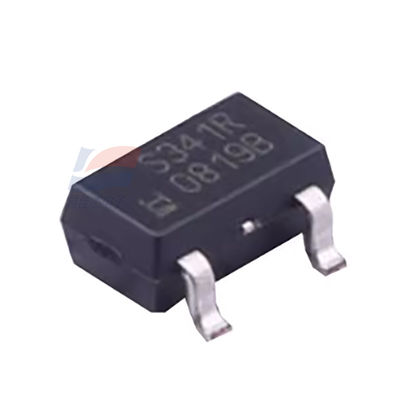

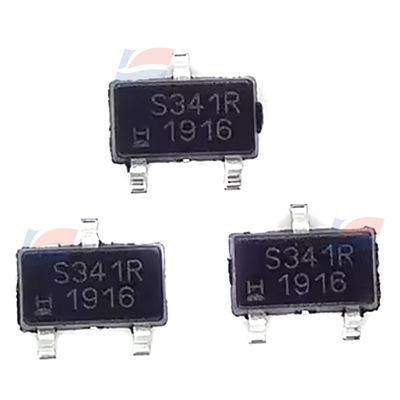

YJJ SS341RT Sensor de Efeito de Hall Digital de Polo Único SOT23 3-Pin é usado em motores sem escovas

Descrição do produto:

SS341RT Sensor de Efeito de Hall Digital de Polo Único SOT23 3-Pin é usado em motores sem escovas

Características:

O sensor IC SS340RT/SS440R é um dispositivo de efeito Hall digital pequeno e universal operado pelo campo magnético de um ímã permanente ou um eletromagnético.Norte (SS340RT) ou Sul (SS440R)Estes Hall ics unipolares oferecem três sensibilidades magnéticas diferentes.

Para atender a uma ampla gama de aplicações potenciais: • Os SS341RT e SS441R oferecem a mais alta sensibilidade, com um ponto de funcionamento típico de 75 G a 25°C[77°F].

Os SS343RT e SS443R oferecem sensibilidade moderada, com um ponto de operação típico de 135 G a 25 ° C [77 ° F].

A sensibilidade de SS349RT e SS449R é a mais baixa, com um ponto de operação típico de 305 G a 25 ° C. Estes sensores vêm em duas formas de pacote:• O SS340RT tem um pequeno pacote de montagem de superfície SOT-23.

O SS440R está disponível em um pacote plano de chumbo tipo TO-92.

O pequeno tamanho do SS340RT requer menos espaço na placa do PC, permitindo que ele seja usado para componentes menores.

A série SS340RT oferece fitas e bobinas (3.000 por bobina). A série SS440R está disponível em embalagens a granel (1.000 peças por saco).

O sensor IC unipolar Hall é um pequeno dispositivo de efeito Hall digital multiuso que pode ser operado pelo campo magnético de um ímã permanente ou um eletromagnético.Eles são projetados para responder ao norte para o sul unipolo e têm altaO dispositivo é equipado com uma proteção de ligação inversa de polaridade, que pode proteger o dispositivo de possíveis danos durante a instalação.

Ampla gama de temperaturas: -40 °C a 150 °C

Melhorar a flexibilidade do programa de candidaturas

Capacidade de baixa tensão de 3 V

Projeto de circuito integrado robusto com classe ESD 2

Atributo

Valor numérico

Tecnologia digital

Parche de tipo de instalação

O tipo magnético é unipolar

Tipo de embalagem SOT 23

Número de pinos: 3

Número de peça do fabricante SS341RT

Descrição MÁGNÉTICO UNIPOLAR SOT23-3

Embalagem Digi-Reel?

Série SS340RT

Função Interruptor unipolar

Efeito Technology Hall

Polarização do Polo Norte

Alcance de detecção: -13,5mT Trip, -1mT Release.

Condição de ensaio -40 °C a 150 °C

Voltagem - Fornecimento 3V ~ 24V

Corrente - Fornecimento (máximo) 8mA

Corrente - Saída (máximo) 20mA

Tipo de saída Colector aberto

Características -

Temperatura de funcionamento: -40 °C a 150 °C (TA)

Tipo de montagem Monte de superfície

Pacote de Dispositivos do Fornecedor SOT-23-3

Pacote/Caso TO-236-3, SC-59, SOT-23-3
