Módulo Sensor de Gás TB420 4-20mA para Detecção de Gás em Ambientes Internos e Externos

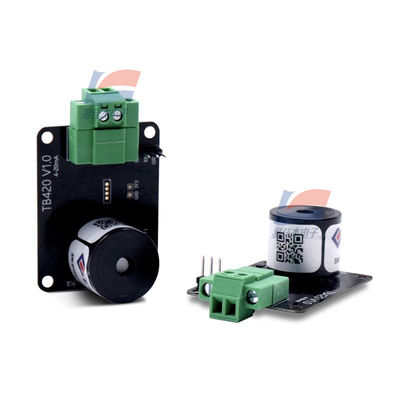

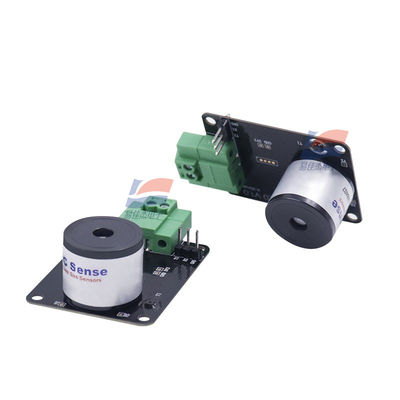

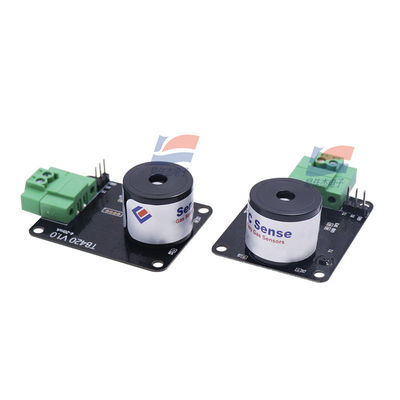

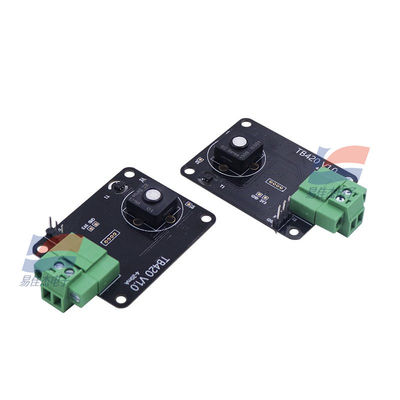

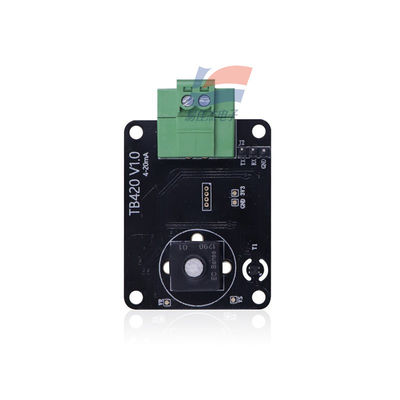

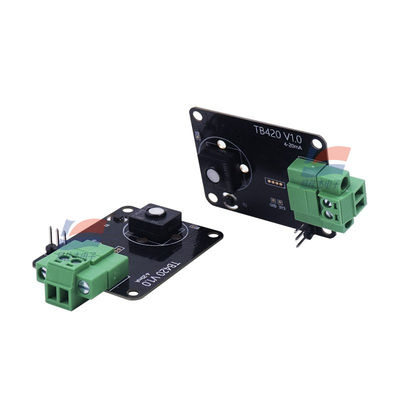

TB420 Módulo de Sensor de Gás de 4-20mA

Visão geral:

O TB420 é um módulo inteligente de sensores de gás 4-20mA de dois fios do fabricante alemão EC Sense.Adota tecnologia de detecção de gás eletroquímico de polímero sólido de alta confiabilidade e design de algoritmo inteligente, em conformidade com as normas do sector para a monitorização da segurança dos gases.

Parâmetros técnicos:

1. Princípio de detecção:Eletroquímica de polímeros sólidos
2. Interface de sinal de saída:Dois fios 4-20mA (convertível para 40-200mV através de resistor externo)
3. Voltagem de funcionamento: 9-24V DC
4. Consumo de corrente:3-22mA@24V DC
5. Consumo de energia: < 0,6 W
6. Resistência máxima do circuito:< 500Ω@24V DC
7. Protecção:Protecção de polaridade inversa
8. Temperatura de funcionamento: -40°C a +55°C
9. Humidade de funcionamento:15-95%RH (não condensante)
10. Intervalo de pressão: Pressão atmosférica ± 10%
11. Temperatura de armazenagem: 0°C a 20°C
12. Dimensões (com sensor):45x35x11.9mm
13. Dimensões (sem sensor):45x35x11.9mm
14. Peso (com sensor):7.8g
15. Peso (sem sensor):7.1 g
16. Embalagem: ESD BAG (120x150mm)

Características funcionais

1. Precalibração de fábrica:Gas calibrado na fábrica, com dados de calibração armazenados na memória Flash. Os utilizadores podem utilizá-lo directamente ou realizar uma calibração secundária através do software de calibração EC Sense,ou calibrar os sinais 4-20mA diretamente.
2. Monitoramento do estado do sensor:Exporta indicadores de desempenho e vida útil do sensor, bem como sinais de falha.(requisito de substituição) com ou sem o gás-alvo.
3. Alto desempenho: resposta rápida do gás, ponto zero estável sem deriva, forte resistência à EMI, sensor de gás de longa vida com capacidade anti-envenenamento.
4. Proteção do ambiente:PCB revestido com camadas à prova de poeira e resistentes à corrosão.
5. Eficiência do desenvolvimento:Acurta o tempo de desenvolvimento dos instrumentos de monitorização de gases, reduz os custos e os riscos de concepção, acelera os ciclos de produção, eliminando processos complexos de calibração de gases,e melhora a fiabilidade e precisão do instrumento.
6. Compatibilidade industrial: o modo de sinal industrial padrão de 4-20mA permite uma integração rápida em sistemas de monitoramento, medidores de exibição, DCS, PLC, etc.

Áreas de aplicação:

Apto para detecção de gases em ambientes internos e externos, incluindo:

• Monitorização da segurança dos gases industriais
• Monitorização da qualidade do ar
• Monitorização dos gases dos processos industriais
• Monitorização da purificação de gases de semicondutores
  Fornece dados dinâmicos em tempo real para a detecção de gases ambientais.
