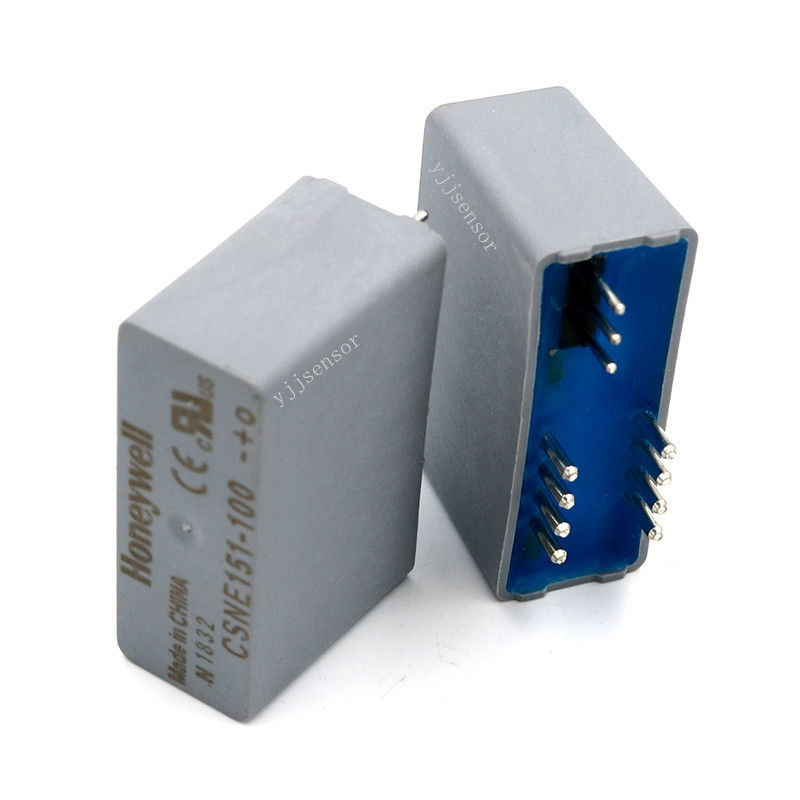

CSNE151-100 Sensor de corrente de circuito fechado para robô eletrônico automotivo

                           Sensor de Corrente de Circuito Fechado CSNE151-100 para Eletrônica Automotiva e Robôs

Princípio de Funcionamento:

Baseado no princípio de compensação magnética, pertence a um sensor de corrente de circuito fechado do tipo magnetoresistivo ou de efeito Hall. Utilizando o método de fluxo zero (sistema de feedback), controla continuamente o fluxo magnético no núcleo do sensor para zero. A corrente necessária para equilibrar o fluxo zero é proporcional à corrente primária que flui através do condutor. Esta corrente de circuito fechado, como saída do dispositivo, reflete a corrente primária reduzida pela relação de espiras dos enrolamentos primário e secundário, que pode ser convertida em tensão através de um resistor.

Parâmetros Elétricos:

• Corrente Nominal: 25A.t rms.
• Faixa de Medição: 0~±50A.t rms, 0~±90A.t rms.
• Resistência de Medição: Com fonte de alimentação de ±15V, 54360Ω para máx. ±25A, 54150Ω para máx. ±50A, 5454Ω para máx. ±90A.
• Corrente de Saída Analógica: 25mA.
• Relação de Espiras: 1-2-3-4:1000.
• Precisão: +25°C @25A: 优于 ±0.25% In (melhor que ±0.25% da corrente nominal).
• Tensão de Alimentação: ±12 a 15V (±5%).

Precisão - Parâmetros Dinâmicos:

• Corrente de Offset Zero: @+25°C: 优于 ±0.15mA (melhor que ±0.15mA).
• Deriva de Temperatura da Corrente de Offset: 0~70°C: 优于 ±0.6mA (melhor que ±0.6mA).
• Linearidade: 优于 ±0.2% (melhor que ±0.2%).
• Tempo de Resposta: @50%: 优于 200ns (melhor que 200ns).
• Largura de Banda: DC a 200kHz.
• Rastreamento Preciso di/dt: 〉50A/μs.

Outros Parâmetros:

• Isolamento Elétrico: 50Hz/1min, 5kV.
• Faixa de Temperatura de Operação: -40°C…+85°C.
• Faixa de Temperatura de Armazenamento: -40°C…+90°C.
• Consumo de Corrente: 12 + corrente de saída mA.
• Resistência Interna Secundária: (+70°C) 66Ω.
• Resistência Interna Primária: <1.25/espiras mΩ.
• Peso: 14g.
• Material da Carcaça do Sensor: PBT com 30% de fibra de vidro (grau UL94-V0).

Características do Produto:

• Alta precisão de medição baseada no princípio de compensação magnética.
• Capaz de medir corrente contínua, alternada ou pulsante, com ampla aplicabilidade.
• Isolamento elétrico entre os circuitos primário/secundário, garantindo segurança e anti-interferência.
• Pequena corrente de offset zero e baixa deriva de temperatura, mantendo um desempenho estável em diferentes ambientes de temperatura.
• Tempo de resposta curto, permitindo o rastreamento rápido e preciso das mudanças de corrente para atender aos requisitos de medição para correntes que variam rapidamente.

Campos de Aplicação:

• Setor Industrial: Monitoramento e controle de corrente para equipamentos como motores, conversores de frequência e máquinas de solda para garantir a operação normal e a segurança.
• Eletrônica Automotiva: Usado em sistemas de gerenciamento de bateria para veículos elétricos, sistemas de controle de motor automotivo, etc., para monitorar a corrente para gerenciamento de energia e diagnóstico de falhas.
• Comunicação e Rede: Monitora a corrente em sistemas de energia para garantir o fornecimento estável de energia e o uso eficiente de energia para dispositivos de comunicação.
• Robótica: Aplicado em sistemas de acionamento de robôs para medir com precisão a corrente do motor para controle preciso do movimento do robô.
