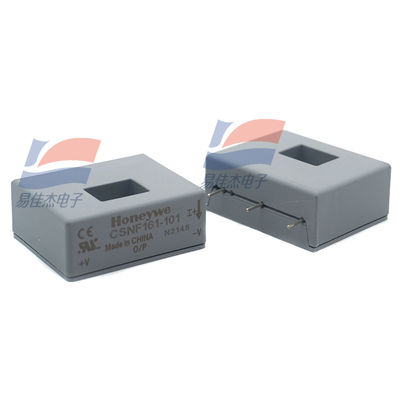

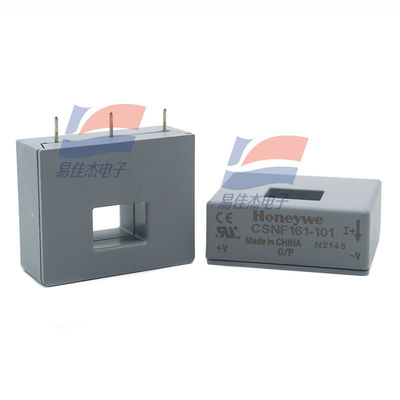

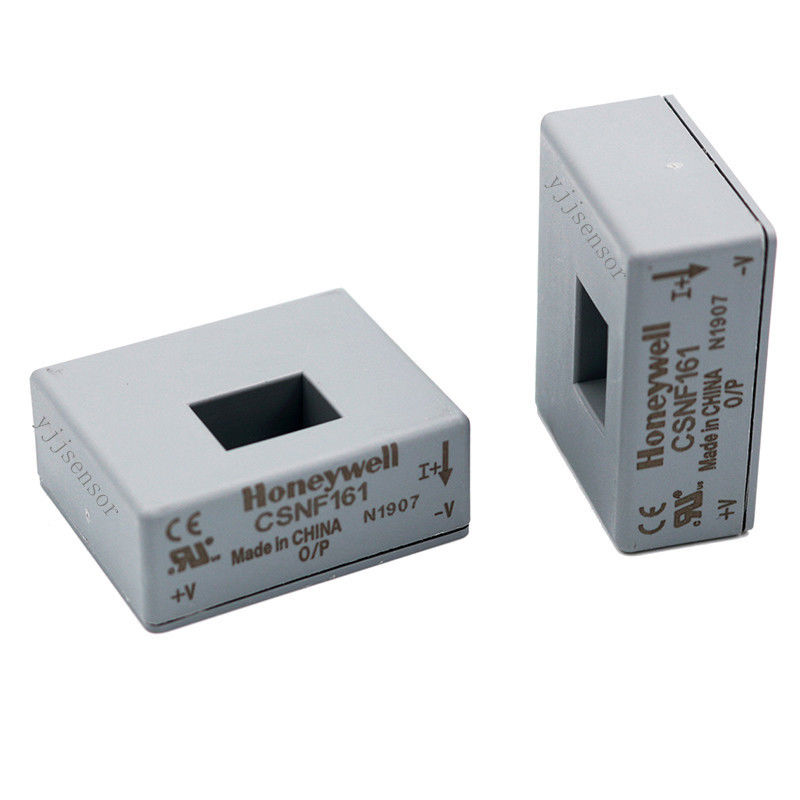

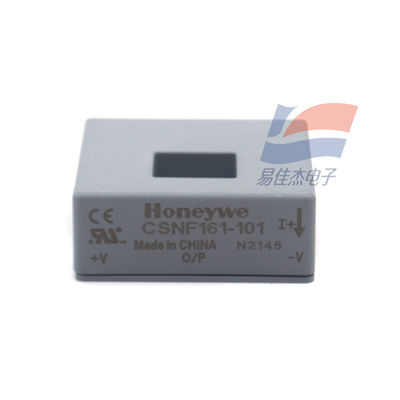

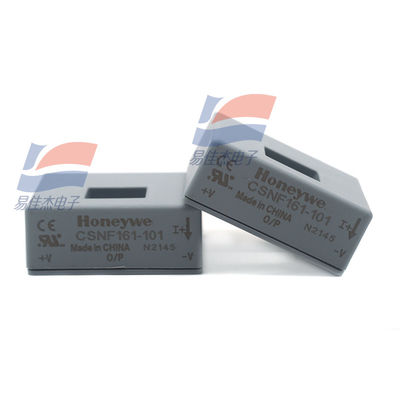

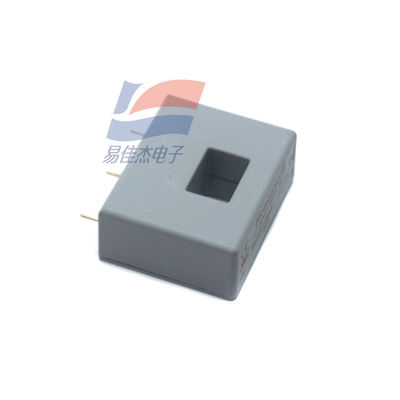

CSNF161 CSNF161-101 Sensor de Corrente de Circuito Fechado Para Sistemas de Controle de Feedback

                  CSNF161 CSNF161-101 Sensor de Corrente de Circuito Fechado para Sistemas de Controle de Feedback

Informações Básicas:

• Modelo do Produto: CSNF161-101
• Tipo de Sensor: Sensor de corrente de circuito fechado baseado no efeito Hall e no método de equilíbrio de fluxo zero (sistema de feedback), que mantém o fluxo magnético zero no núcleo do sensor em todos os momentos.

Faixa de Medição:

• Corrente Nominal: 100A
• Faixa de Corrente Mensurável: ±150A (suporta medição de corrente DC, AC e pulsada)

Características do Produto:

• Alta Precisão: Precisão de até ±0,5%
• Resposta Rápida: Tempo de resposta < 0,5μs
• Isolamento Elétrico: Alto grau de isolamento elétrico entre os circuitos primário e secundário; tensão de isolamento: 3kVRMS/50kHz/1min
• Forte Capacidade de Sobrecarga: Capaz de suportar altas correntes de sobrecarga
• Ampla Faixa de Temperatura de Operação: -40℃ a +85℃

Condições de Operação:

• Tensão de Alimentação: ±12V a ±15V DC (±5%)
• Resistência da Bobina: 30Ω

Campos de Aplicação:

• Acionamentos de Frequência Variável: Monitora a corrente em acionamentos de frequência variável para garantir a operação normal e proteger o equipamento
• Proteção contra Sobrecarga: Monitoramento de corrente em tempo real em circuitos para acionar mecanismos de proteção quando a corrente excede os valores definidos
• Sistemas de Alimentação: Monitora a corrente de saída das fontes de alimentação para garantir o fornecimento estável e a proteção
• Sistemas de Controle de Feedback: Fornece informações precisas de corrente para sistemas de controle de feedback para obter controle preciso
• Robótica: Adequado para sistemas de acionamento de robôs para monitorar a corrente do motor, auxiliando no controle preciso do movimento e no diagnóstico de falhas
• Equipamentos de Soldagem: Monitora a corrente em equipamentos de soldagem para garantir a qualidade da soldagem e a segurança do equipamento
