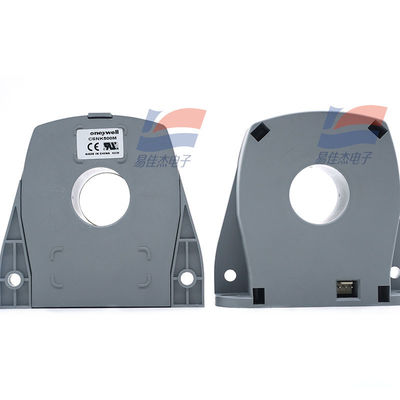

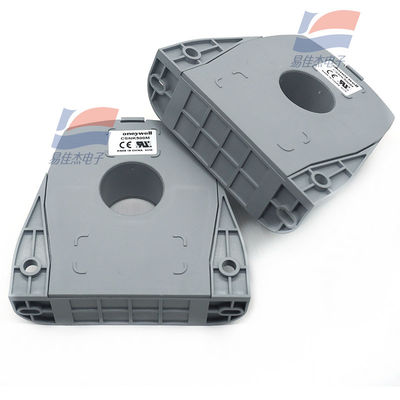

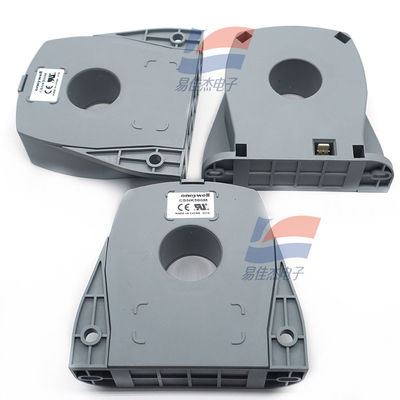

CSNK500M Sensor de corrente Medir corrente contínua corrente alternada pulsada corrente

CSNK500M Sensor de corrente Medir corrente contínua corrente alternada pulsado corrente

Parâmetros elétricos:

• Corrente nominal: 500 A rms (nominal)
• Faixa de medição:
  • Corrente contínua: 0~±1200A_t
  • Corrente de pico AC: 0~±1275A_t
• Resistência de medição (a 70°C):
  • Com ±15V: 0Ω~75Ω a ±500A_tMax; 0Ω~10Ω a ±1000A_tMax.
  • Com ±18V: 0Ω~100Ω a ±500A_tMax; 0Ω~5Ω a ±1275A_tMax.
• Corrente de saída analógica (a 500 A): 100 mA
• Relação de voltas: 1/5000
• Precisão (25°C): Melhor que ±0,50%ln
• Tensão de alimentação: ±15~18V DC (±5%)
• Isolamento elétrico primário-secundário: 6KV_RMS/50KHz/1min

Performance - Parâmetros dinâmicos:

• Corrente de desvio zero (25°C): Melhor que ±0,20 mA
• Desvio de temperatura da corrente de desvio (0~70°C): Melhor que ±0,30mA
• Linearidade: Melhor que ±0,10%
• Tempo de resposta: superior a 1 μs
• Largura de banda: DC~100KHz
• Di/dT Seguindo: Melhor do que 100A/μs

Especificações técnicas:

• Intervalo de temperatura de funcionamento: -40°C a 85°C
• Intervalo de temperatura de armazenamento: -40°C a 90°C
• Consumo de corrente: 20 mA mais corrente de saída
• Resistência interna secundária (+70°C): 50Ω
• Capa do sensor: Capa de plástico isolado
• Tipo de montagem: conector de 4 pinos

Princípio de funcionamento:

O sensor de corrente de circuito fechado CSNK500M é baseado no princípio de compensação magnética, com isolamento elétrico entre circuitos primários/secundários.
