Descrição do Produto:

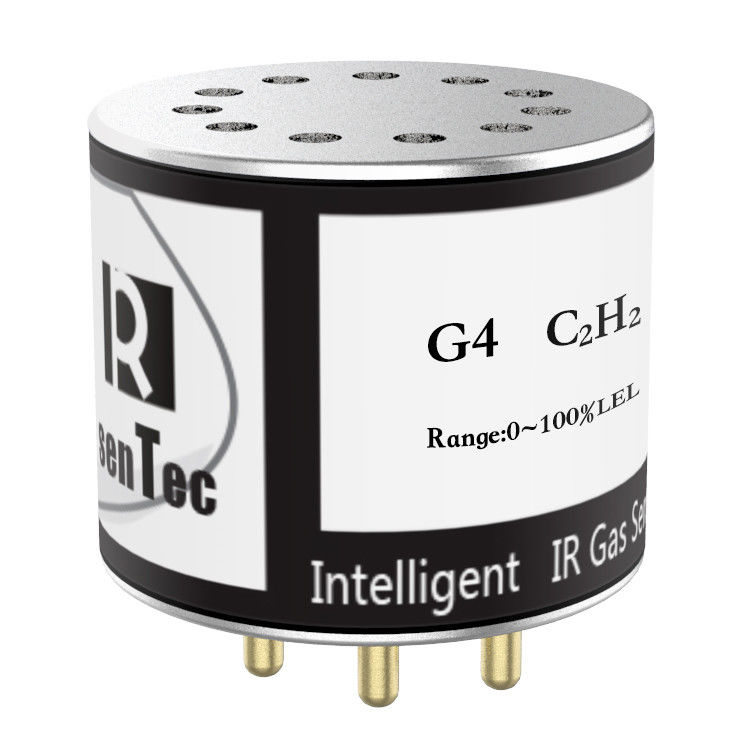

Sensor de Gás Acetileno Infravermelho G4-C2H2 Medição de Concentração NDIR
Características:
O sensor de gás infravermelho G4 é um sensor de gás inteligente em miniatura projetado com base no princípio NDIR. Ele mede a concentração de gases utilizando suas características de absorção de espectros infravermelhos específicos. Não depende de oxigênio e não sofre do fenômeno de envenenamento dos sensores catalíticos. Possui longa vida útil, alta precisão e desempenho estável. Este sensor possui duas interfaces de saída de sinal: analógica e digital. Ele pode emitir diretamente os sinais de valor de concentração de gás após processamento de linearização e compensação de temperatura, tornando-o mais conveniente de usar. Propósito

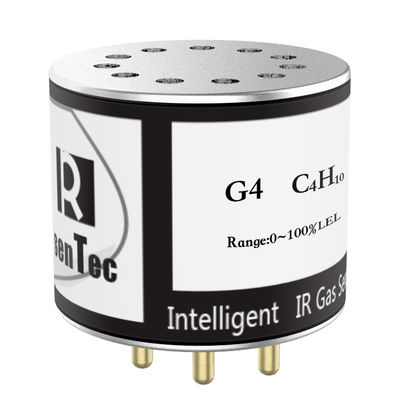

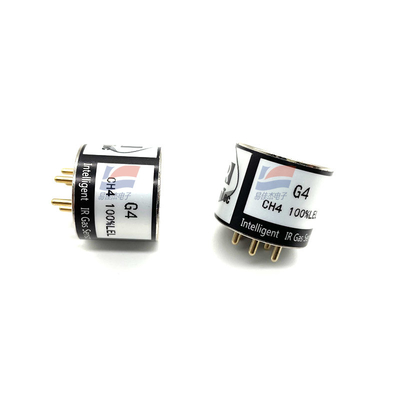

O sensor de gás infravermelho G4 pode medir gases como metano, dióxido de carbono e combustíveis hidrocarbonetos, com uma faixa de até 100% VOL.
Este sensor está em conformidade com os requisitos de "GB 15322 Detector de Gás Inflamável", "AQ 6211-2008 Sensor de Metano Infravermelho Não Dispersivo para Minas de Carvão" e "AQ 1052-2008 Condições Técnicas Gerais para Sensores de Dióxido de Carbono de Minas", e pode ser usado em ambientes perigosos, como plantas industriais, túneis de tráfego, energia, eletricidade, indústrias de petróleo e petroquímica, túneis de minas de carvão, extração de gás e mais ambientes industriais para monitoramento de saúde e segurança.
Condições de trabalho do sensor de gás infravermelho G4:
Temperatura de operação ------ (-40 a +70)℃;
Umidade de operação ------ Até 98% UR, sem condensação;
Pressão atmosférica ------ 80 a 120 kPa; Características
• Alta resolução, com uma resolução de 0,01% para a faixa de 0-10% Vol, e 0,1% para a faixa de 10%-100% Vol.
• A faixa de medição pode atingir 0-100% VOL.
• Saída de dados de compensação linear e de temperatura.
• Modos de saída de sinal digital e analógico.
• Faixa de temperatura de trabalho de -40℃ a 70℃.
• Estabilidade a longo prazo, fácil calibração.
• Sem fenômeno de "envenenamento" de sensores catalíticos.
• Sem dependência de oxigênio.
• À prova de explosão intrinsecamente seguro.
Parâmetros elétricos
Tensão de entrada: 3,0 - 5,5 VDC
Corrente de trabalho
Média < 70 mA @ 3 VDC
Pico < 140 mA @ 3 VDC
Tempo de pré-aquecimento
3 minutos*
* Recomenda-se pré-aquecer por mais de 60 minutos antes de iniciar a calibração.
Saída de tensão analógica: 0,4 - 2,0 VDC (saída de concentração negativa: 0,24 - 0,4 V, saída fora da faixa: 2,0 V - 2,4 V)
Saída de sinal digital: nível TTL
Período de garantia
18 meses*
* As seguintes situações não são cobertas pela garantia: condensação, entrada de água, entrada de poeira, queda, impacto, soldagem, desmontagem, corrosão, uso em temperatura excessiva, remoção da etiqueta, etc.
Ambiente de aplicação
Temperatura de trabalho
-40℃ a 70℃ (gases metano e hidrocarbonetos)
0℃ a 50℃ (CO2)*
* O ambiente de aplicação de ampla temperatura para CO2 (-40℃ a 70℃), instruções especiais devem ser fornecidas durante o pedido
Umidade de trabalho
0% UR a 98% UR (sem água de condensação)*
* A precisão do sensor pode ser afetada. Recomenda-se realizar pré-tratamento para remoção de poeira e água
Marcação à prova de explosão: Ex ia I Ma e Ex ia II C T4 Ga certificação dupla
Nível de proteção: IP65 (com filme respirável à prova d'água, *o filme respirável à prova d'água pode afetar T90), filme respirável à prova d'água pode ser selecionado durante o pedido
Especificações:
| Tensão de entrada |
3,0 - 5,5 VDC |
| Média |
< 70 mA @ 3 VDC |
| Saída de tensão analógica |
0,4 - 2,0 VDC |
| Saída fora da faixa |
2,0 V - 2,4 V) |
